Déplacement du servo de direction sur le pont |
|
Dans le cadre de l'optimisation d'un modèle, voici un tutoriel pour : Ces deux opérations permettent d'ajouter du poids sur l'avant pour un meilleur comportement en franchissement, ainsi que de descendre les éléments pour obtenir un centre de gravité au plus bas |

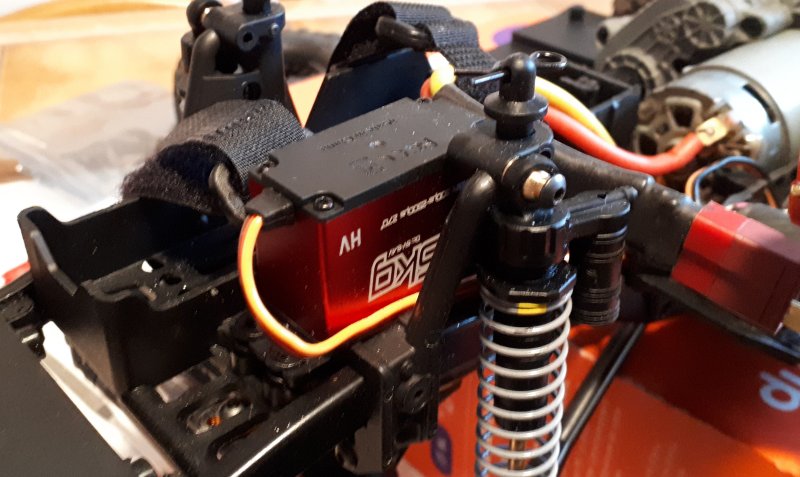

Déplacement du servo de direction D'origine, le servo est placé en hauteur et à gauche du modèle Son accessibilité n'est pas très bonne pour la maintenance... On peut corriger ces deux points avec un kit d'adaptation qui permet de placer le servo au dessus de l'essieu avant du modèle |

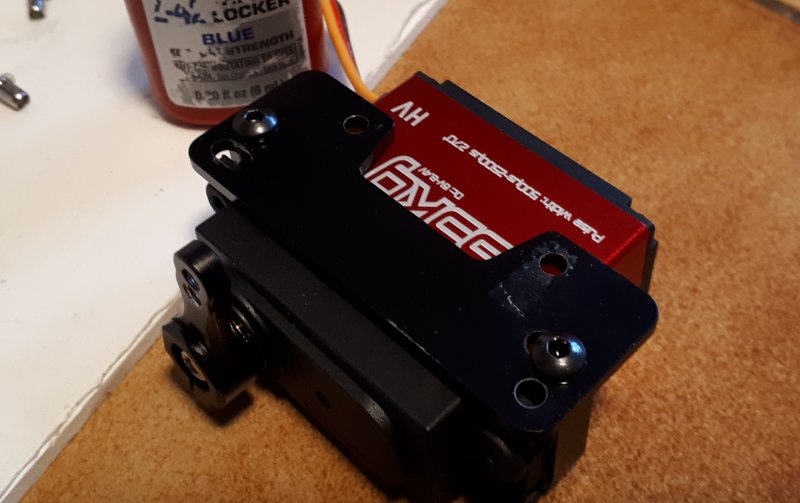

Il faut utiliser du frein filet bleu pour bloquer les vis d'assemblage du kit qui va être soumis à des chocs et des vibrations |
La barre Ackermann placée devant va être supprimée car elle va gêner pour le passage du servo de direction Elle va être remplacée par un lien supérieur, avec une barre de 71mm récupérée sur le surplus du kit, qui sera fixée à l'arrière et sur la droite du châssis |

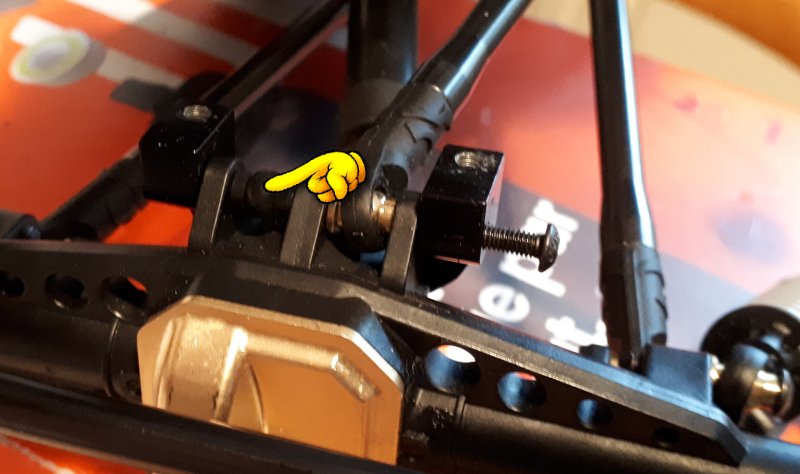

Le lien supérieur viendra se fixer à l'avant sur l'essieu à l'emplacement disponible à gauche (côté droit du véhicule) |

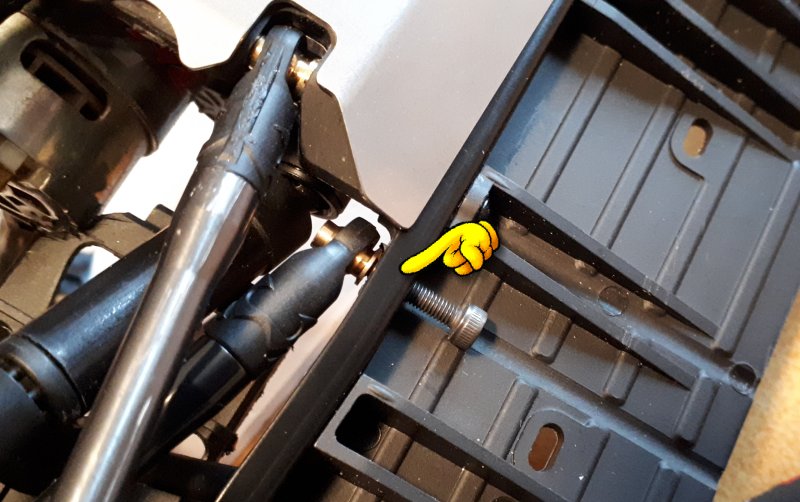

L'autre extrémité du lien vient se fixer à l'arrière du châssis à l'emplacement disponible |
On obtient une fixation symétrique et complète des liens supérieurs en quatre points |
Le servo est en place au centre sur le pont La nouvelle barre de direction (livrée avec le kit) est plus courte que celle du système d'origine La barre Ackermann a été supprimée |

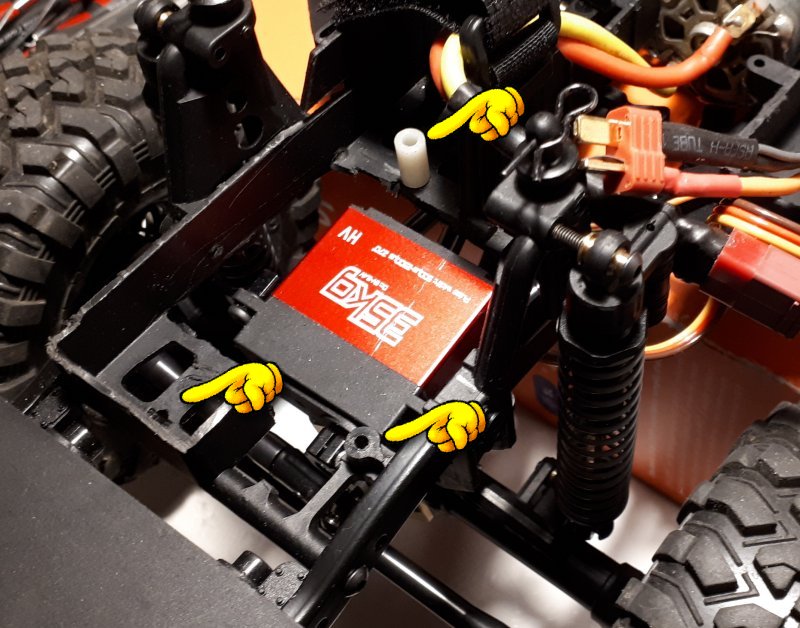

Pour obtenir le plein débattement des amortisseurs, il faut libérer le passage du servo en supprimant de la matière sur le bac à batterie De la même façon, il faut retirer un des points de fixation du servo à son emplacement d'origine Il faut également enlever du plastique sur le haut du bac à batterie pour aménager la place pour le nouveau support de batterie Tous les points surlignés ou encadrés en rouge sont à supprimer sur le modèle
|
Le centre du bac à batterie est évidé en partie, il reste à supprimer le point d'ancrage original du servo à gauche, ainsi que le sommet du bac à batterie |

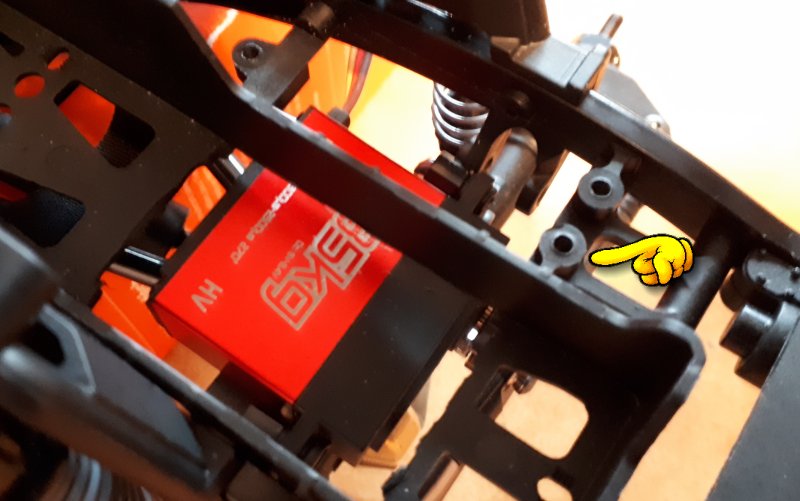

Toute la partie à été évidée au centre du châssis pour laisser le libre débattement du servo en hauteur |
L'extrémité du bac à batterie ainsi que le haut de ses bords gauche et droit ont été arrasés sur 2mm Le nouveau support en aluminium sera fixé par trois points |
Déplacement de la batterie à l'avant Le nouveau support de batterie est installé et fixé
|
Alors qu'avant la batterie était placée à droite, sa nouvelle position symétrique est bien plus équilbrée |
Quelques tutoriels de montage du servo de direction sur le pont :
https://youtu.be/IC0GBU-My1E (RC Mod.Aventure)
https://youtu.be/FwEESyX78b8 (ExocageRC)
https://youtu.be/Up6WuwI49gE (Injora RC Spain)
https://youtu.be/yyu8Y1ZCK7M (Arief Aff RC)
1 |
Chape AX31186 (5) |
1 |
Chape AX31186 (9) |
1 |
Lien de 71mm QAX31421 |
2 |
Vis M4 AX31343 |
2 |
Boule de chape AX80018 (1) |
1 |
Vis M3 x 18 AXA120 |
Tôle d'aluminium de 1,5mm Support de batterie | |
3 |
Vis M2,5 x 25 Fixation du support de batterie |
Dernière mise à jour le 07/11/2022 |
|
|
