La suite de l'album ... | |
|
 |

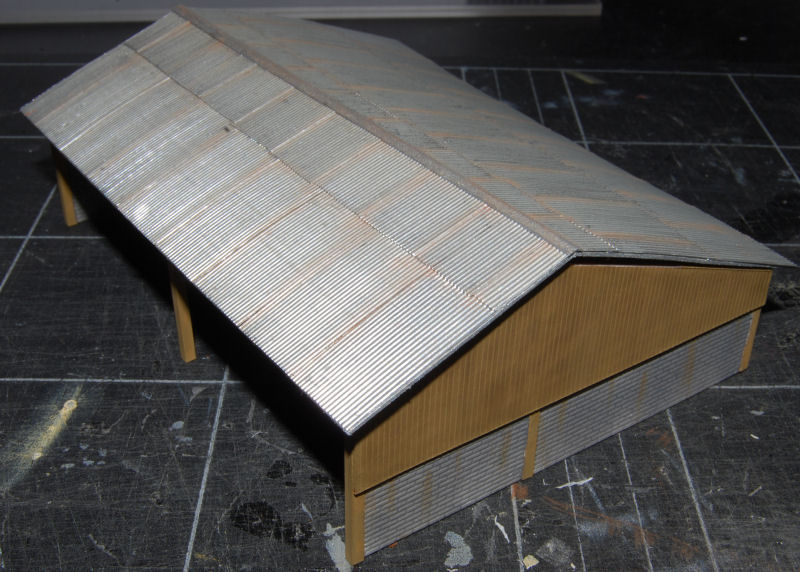

Le hangar est terminé, il me restera à coller le toit après avoir fait les aménagements intérieurs (ballots de paille, ...) Cette fois j'ai un peu plus figuré chaque tôle en découpant chaque plaque avant encollage. Tôle Campbell peintes avec un mélange de Humbrol : On termine avec de la terre à décor (mélange de 50% ombre naturelle et 50% ombre calcinée ) pour" rouiller" plus ou moins l'ensemble
|

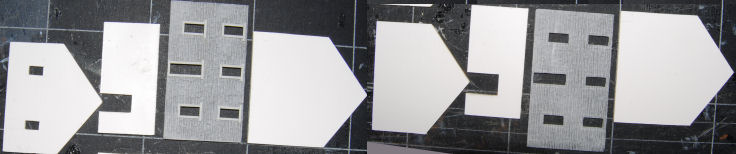

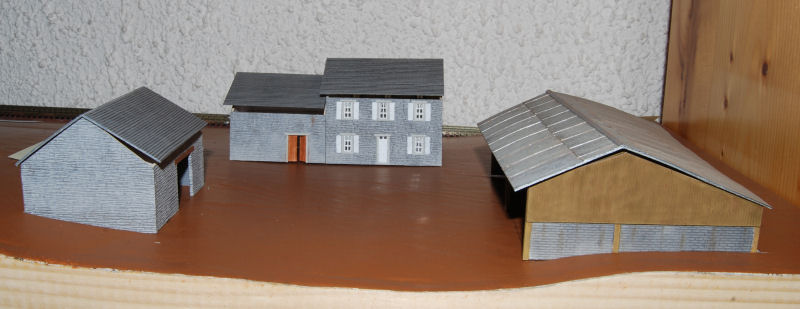

Pendant que l'équipe de maçonnerie est motivée, on continue la construction des bâtiments. Démarrage des travaux sur le corps de ferme ... Ossature carton 1mm et récupération de kit SAI, le tout recouvert de Redutex. |
 |
 |

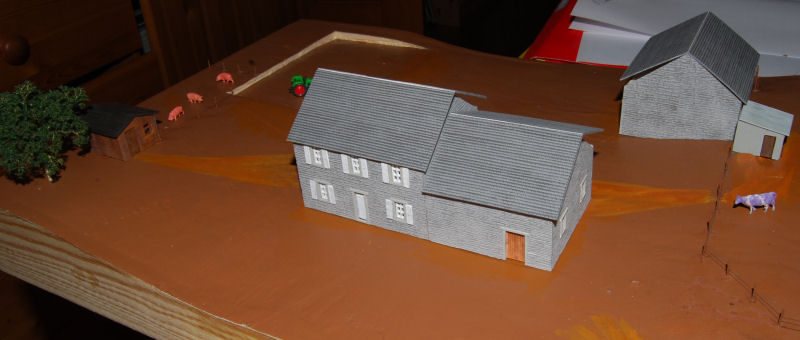

Les bâtiments principaux de la ferme sont construits, il reste à coller tous les toits. Il manque encore le poulailler, la cabane à cochons, l'abreuvoir et le puits à réaliser. |

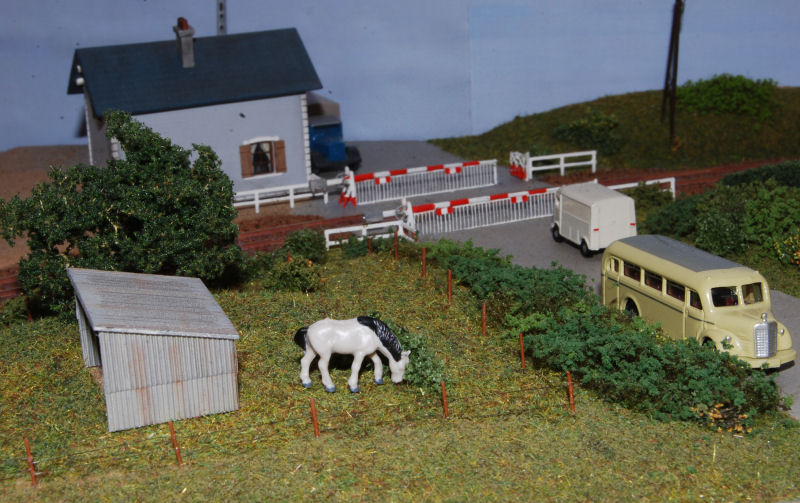

Pendant que j'étais chaud sur les tôles j'ai réalisé l'abris des chevaux dans le module d'angle. Petite ambiance" France profonde" des années 70 que j'affectionne plus particulièrement ... |
 |
 |

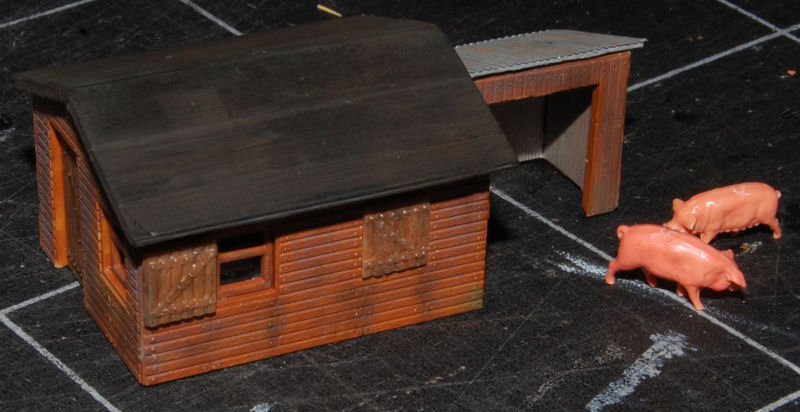

Je prends de plus en plus de plaisir à détourner la vocation des bâtiments d'origine. Témoin cette lampisterie SAI transformée en cabane à cochons ! L'avantage de cette solution, dès lors qu'on a identifié que le modèle peut servir dans un autre contexte, c'est qu'une grosse partie du travail (huisseries, ouvertures, portes, gravure, ...) est déjà fait, il suffit de laisser libre cours à son imagination. Dans le cas présent la construction est en bois (pur plastique !) et sa représentation et plutôt bien venue sur la maquette. J'ai donc ajouté une extension en charcutant celle d'origine pour l'agrandir (le boût manquant étant apporté par une partie de ma cabane de jardin que j'avais elle réduite - ne jamais rien jeter !). J'ai réduit la taille du toit d'origine du bâtiment principal et supprimé la cheminée. Un morceau de tôle Campbell sur l'extension et voilà ! J'ai fais cette extension pour pouvoir laisser entrer et sortir les bestioles et devant je mettrai une auge. Humbrol brun mat n° 62 pour les portes et volets. Patine à la terre à décor noire et gris souris (bâton de pastel Rembrandt) |
Je ne dispose que de 20 x 65 mm pour mettre en place l'éclairage dans la bibliothèque J'avais un néon de cette taille mais sur le module céréalier. Par ailleurs j'avais un néon non utilisé sur le module de la coulisse à plateau mobile car il était trop grand ... Enfin, bref, après une permutation circulaire, le module de bibliothèque est éclairé depuis ce matin ... |
 |
 |
Vue d'ensemble de la ferme vue de derrière (oui, je sais, il faut coller les toits !) Poulailler : toit Humbrol gris mat 28 et terre à décor gris souris Les clôtures sont terminées, ouf ! (fil de pêche de 8/100ème peint en gris humbrol 27 mat) |

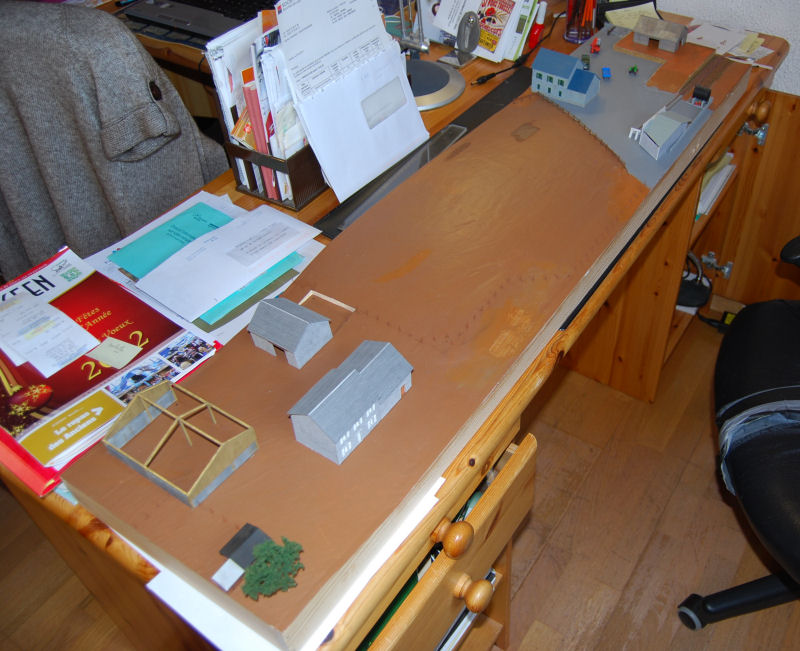

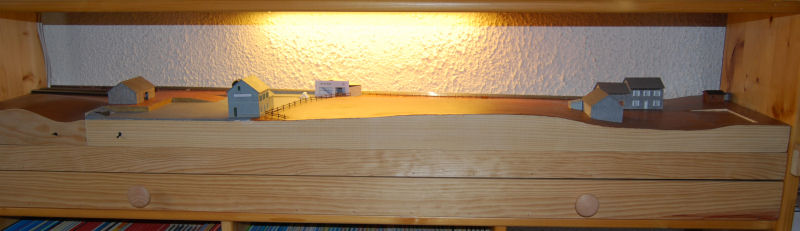

Vue aérienne d'ensemble du module de bibliothèque A noter l'énorme avantage du modulaire pour travailler confortablement sur le décor Le plan de travail du bureau correspond exactement aux dimensions des modules
|
 |
 |

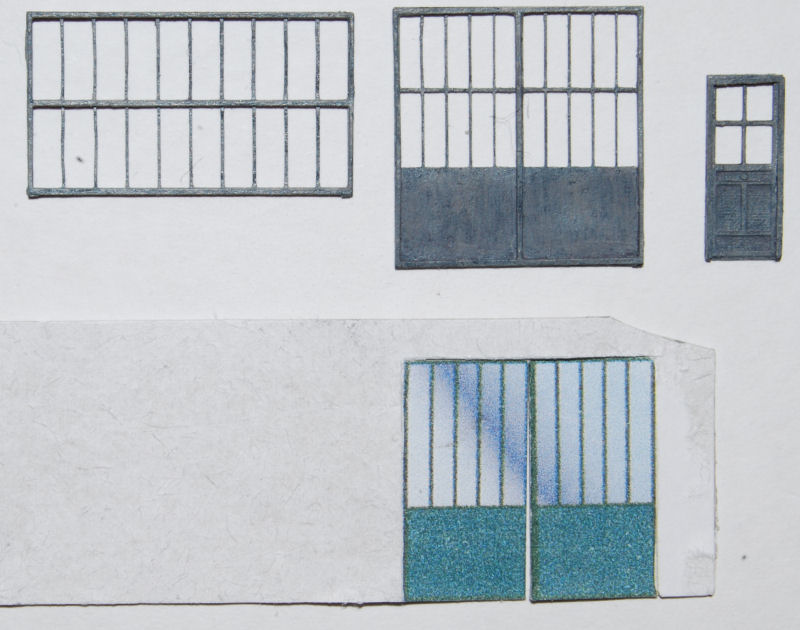

Reprise des huisseries sur l'atelier de la coopérative agricole Bon, je pense que tout le monde préfère la version précédente au bas de l'image ! |
Après les bancs il ne me restera plus que les poteaux d'éclairage pour terminer mes quais. Gabarit indispensable pour assembler ces petites choses ... Déjà un de terminé, courage il n'en reste plus que quatorze pour arriver au bout ! |
 |
 |

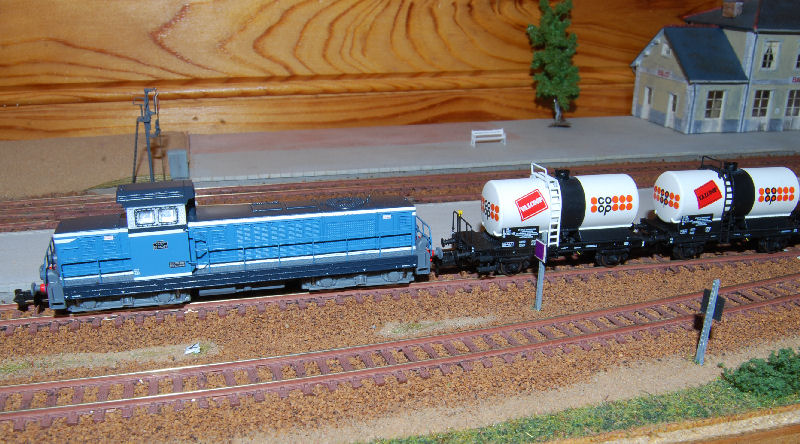

Au début j'étais parti pour en acquérir seulement deux, pour voir ... C'est vrai qu'il sont superbes ces OCEM REE, et en plus ils roulent très bien (on avait perdu l'habitude ces derniers temps en N) |

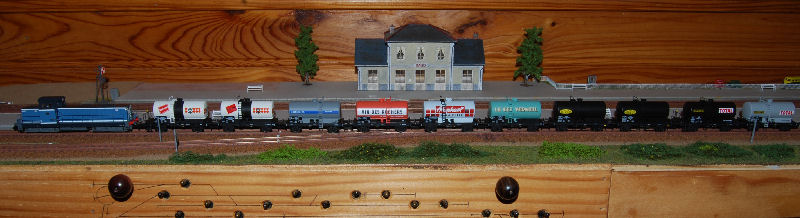

Finalement j'ai craqué pour une dizaine tous plus beaux les uns que les autres. Merci Monsieur REE, continuez ainsi on vous suivra. |
 |
 |

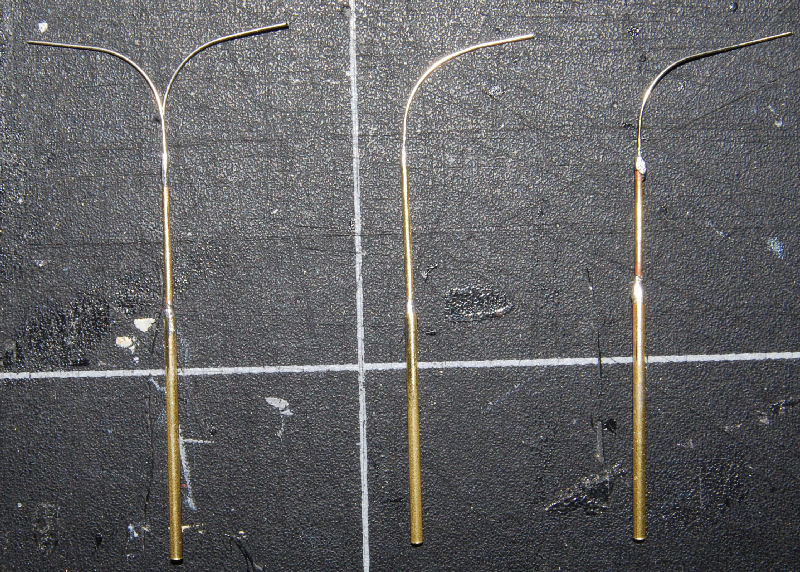

Maintenant que j'ai mes bancs de quai, il me manque l'éclairage. Je me suis donc lancé avec du tube de laiton et du fil de mailleshort J'en ai environ 14 à reproduire dont huit double pour le quai central - Tube laiton de 1,3mm de diamètre extérieur (0.8 intérieur)[Octant P1243],- Tube laiton de 0.8 extérieur (0.4 intérieur) [Octant P1241] enfilé dans le tube de 1.3mm - Profilé métal (maillechort) de diamètre 0.4 mm (4/10 ème) enfilé dans le tube de 0.8mm Pour un lampadaire de 45mm : - Longueur tube (1,3mm de diamètre) 26 mm (10mm pour l’enfichage dans le quai + 16mm depuis le plan du quai) - Longueur tube (0,8mm de diamètre) 20 mm (16mm + 4mm pour l’enfichage et la soudure) - Longueur mailleshort (0,4mm de diamètre) 28 mm (24mm + 4mm pour l’enfichage et la soudure) Ils ne seront pas fonctionnels mais ils sont fins
|

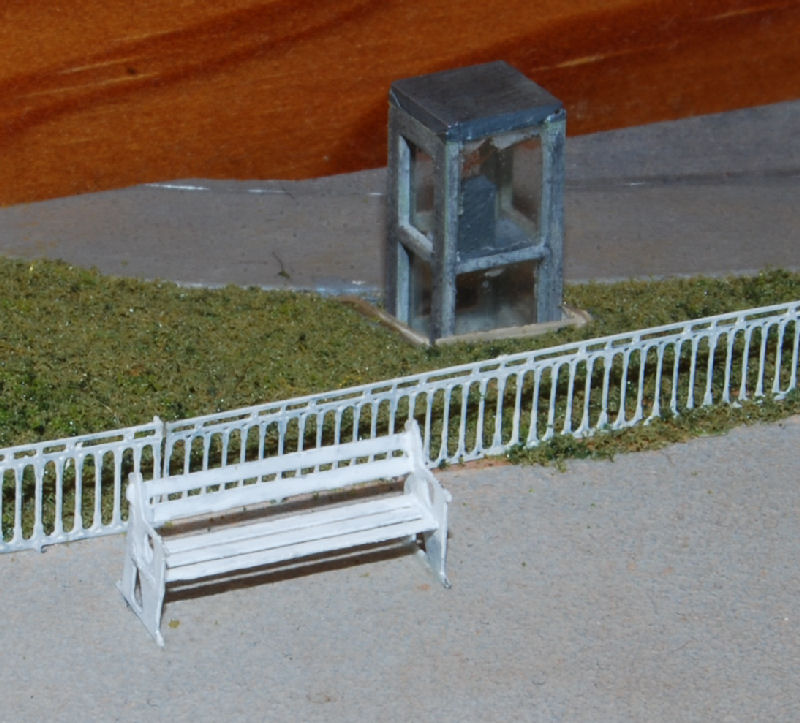

Les bancs sont terminés et posés. J'ai charcuté et repeins une cabine téléphonque Brawa (ref 4564 N). |
 |
 |
L'éclairage (fictif) est maintenant présent en gare. Le tutoriel complet sur la fabrication des lampadaires est ici.
|

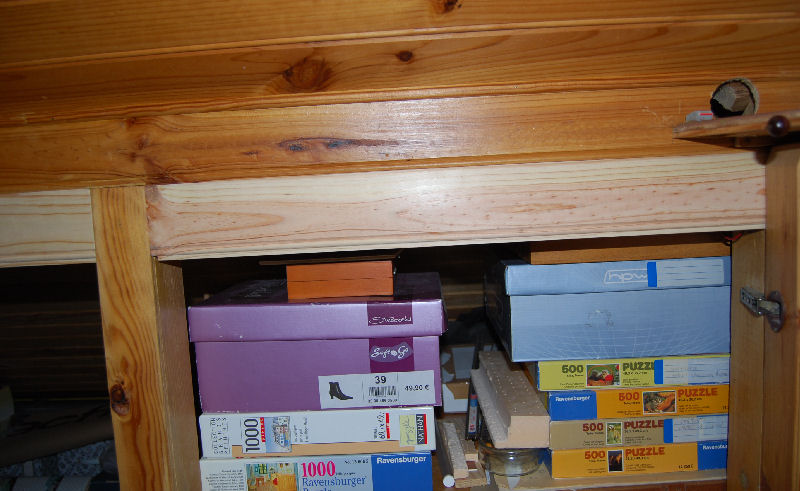

En prévision de ma future extension qui remplacera la voie cachée (qui part en haut à droite) j'ai ajouté une planche de lambris de 7 cm sur toute la longueur du placard. Il me reste à couper également les portes de 7 cm pour abaisser leur niveau. Ceci va me permettre de placer mes modules devant juste au dessus des portes. |
 |
 |
Belle et agréable surprise : ma modeste gare de campagne possédait un abris de quai face au BV et un édicule d'aisance. Il y avait même un chateau d'eau ! J'ai démarré la construction des deux bâtiments annexes ce week-end, ça tombe bien j'avais un peu d'espace à côté du BV dont je ne savais que faire.
Photo/source : Bibliothèque Nationale de France
|
Photo Yann Vannier, avec son aimable autorisation L'abris de quai face au BV |
 |
 |
Photo Yann Vannier
L'édicule d'aisance |
Moyennant quelques heures de travail, voici mon rapide Lorient-Paris "Le Kerzo" avec ses cinq DEV Lima modifiée Le tutoriel de la transformation est ici |
 |
 |
A partir des photos de Yann et en conservant l'architecture de mon BV sans les parements de briques ...

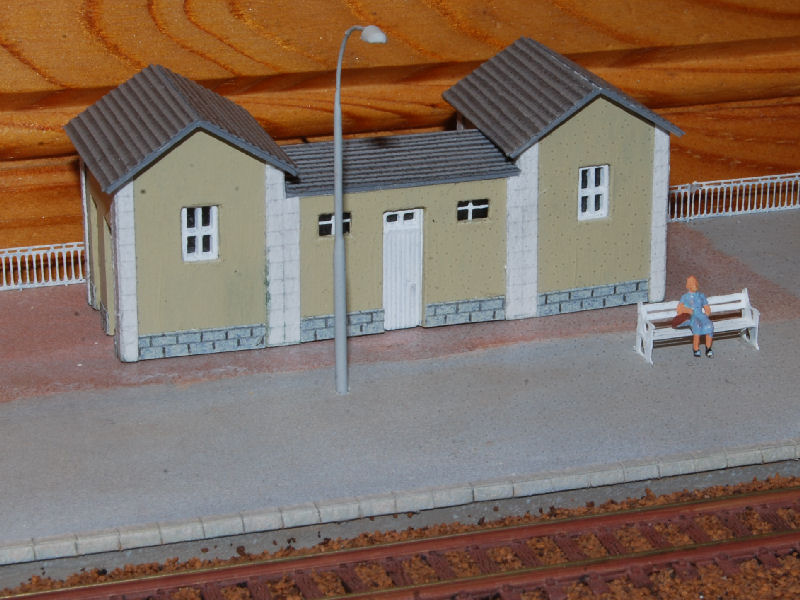

Voici mon édicule d'aisance ramené au 1/160 |

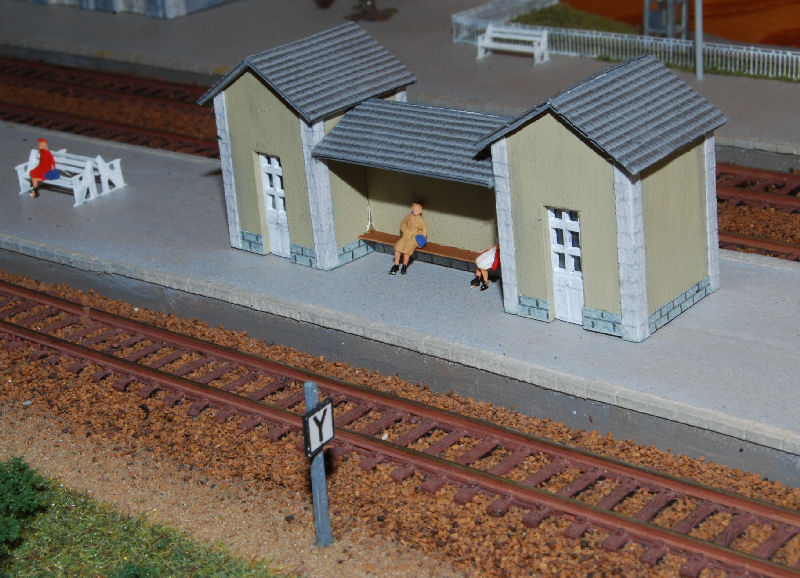

L'abris de quai également ramené sur le même style Il faut que je reprenne les sous-bassements au cutter pour donner un peu plus de relief mais déjà le résultat est sympa. Ça me fait une belle présence sur le quai ...
|
 |
 |
Aménagement du p'tit coin ! |
Je continue de la droite vers la gauche et j'attaque le jardin du chef de gare ...
|
 |
 |
Le jardin presque terminé Pour figurer les plantations j'ai aligné des points de colle à bois puis j'ai saupoudré de flocages de feuilles de couleurs différentes (Sylvia FRL7, FRL17; Linea Secondaria 158E, 158G) On tapote doucement pour bien coller les feuilles et on laisse faire le hasard j'ai aussi utilisé des fibres de couleurs différentes pour faire certains rangs et du foliage MiniNatur pour les plantes hautes Au final bien malin qui reconnaitra des salades, des choux ou des tomates mais l'évocation est là ... |

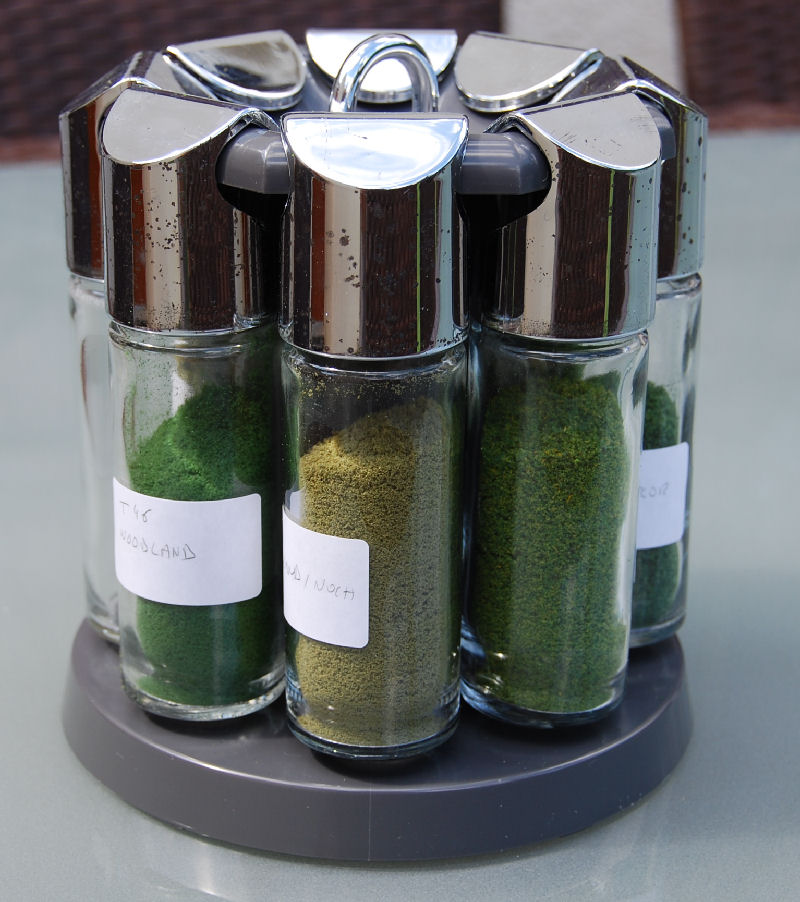

Sur une idée originale de Pascal ... Le manège à épices transformé en carrousel à flocages ! Démonstration à l'appui du concepteur : simple et très efficace. J'adopte. Contre toute attente, j'ai rendu service à ma moitié en récupérant l'engin dormant depuis 20 ans sous l'évier ! J'ai pas encore testé si le T46 sur la grillade donne du goût !
|
 |
|

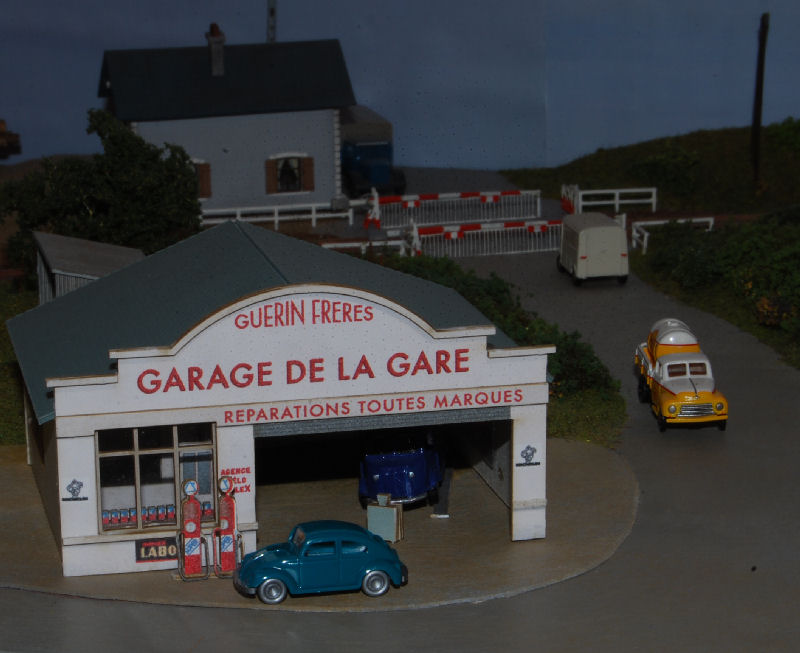

Voici très sommairement mis en place le petit garage de "Régions et Compagnies" C'est ma première expérience avec le carton découpé au laser et j'ai adoré. C'est très plaisant à monter et le résultat est tout à fait sympathique. On remplacera avantageusement la toiture par une plaque Kibri (dans mon cas) ou du Redutex Je conseille sans modération ! |

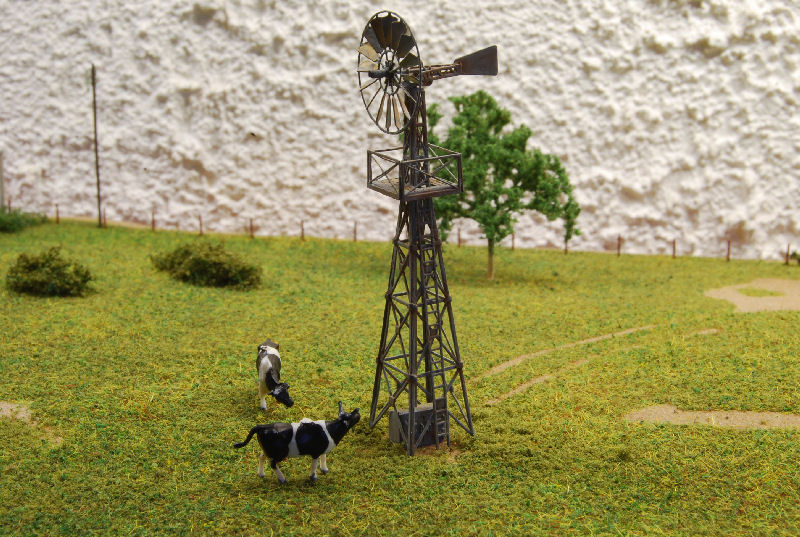

Ce beau kit de l'éolienne Scale Link m'a été offert très gentiment (non montée !) par Pascal à l'occasion de sa dernière visite, et qui correspondait accessoirement au jour de mon anniversaire. Comme toujours, c'est très petit et très fin donc, il faut de la patience mais le résultat est là et cette éolienne qui va alimenter un abreuvoir pour le bétail à une belle présence dans le pré. Merci Pascal, pour ce beau cadeau. |
|
|
Encore quelques éléments à ajouter pour détailler la coopérative agricole, mais le plus gros est fait |
Vue générale du module de la bibliothèque à ce stade de la construction
|
|
|

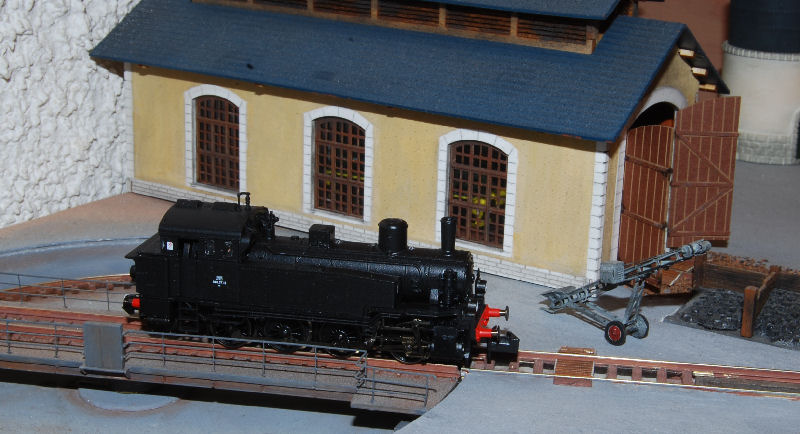

Ma petite dernière, la 040 TF Fleischmann. Ça ressemble pas mal à une 040 TA qui a roulé à l'ouest avec fin de service en 1970 Mon réseau se situant entre 1965 et 1975, elle à sa place dans le parc traction Il me manquait une machine vapeur fiable pour les manoeuvres, je l'ai trouvé ! |

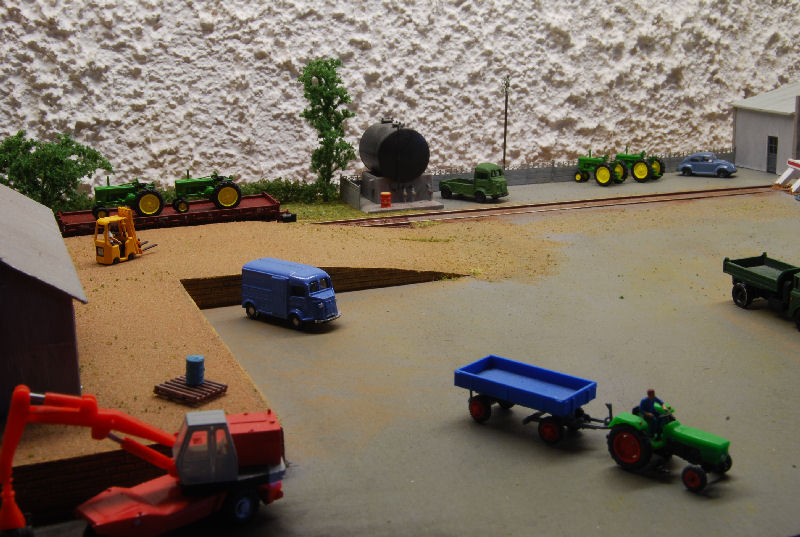

La coopérative est terminée, le pré et la ferme également. Il me reste à ajouter quelques éléments de décor, du matériel agricole en particulier. |
|
|

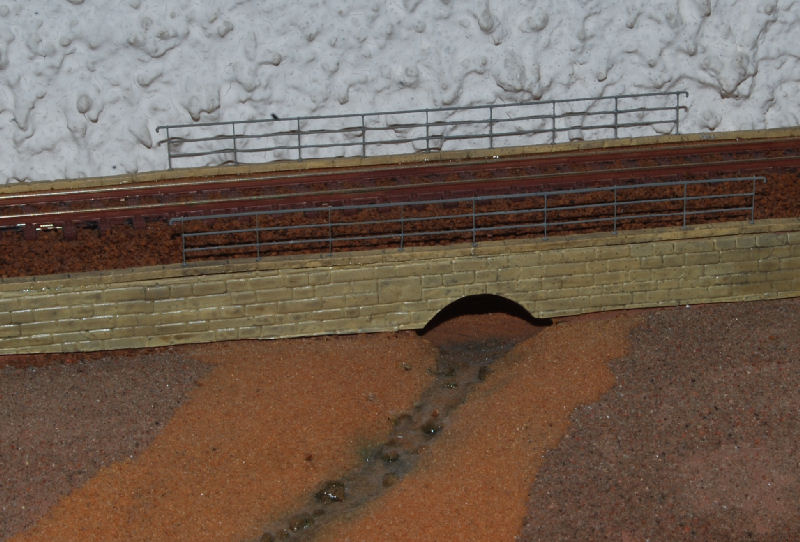

Début de l'habillage du ponceau. |

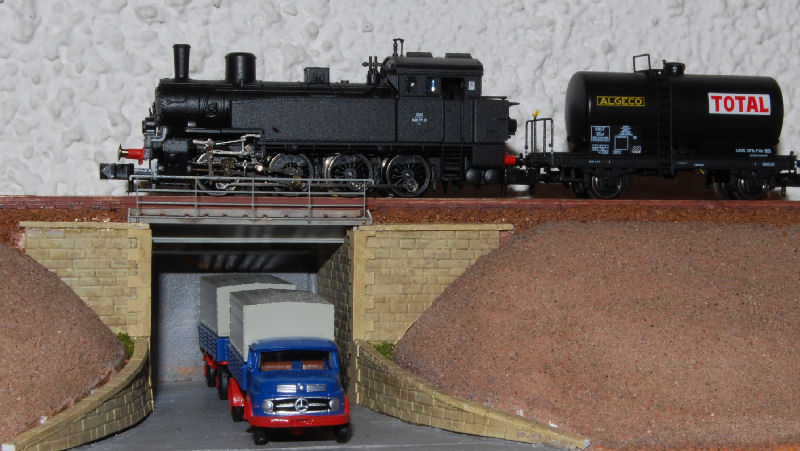

Habillage également du pont inférieur. Je vais enfin pouvoir floquer les deux petits modules de pleine ligne.
|
|
|

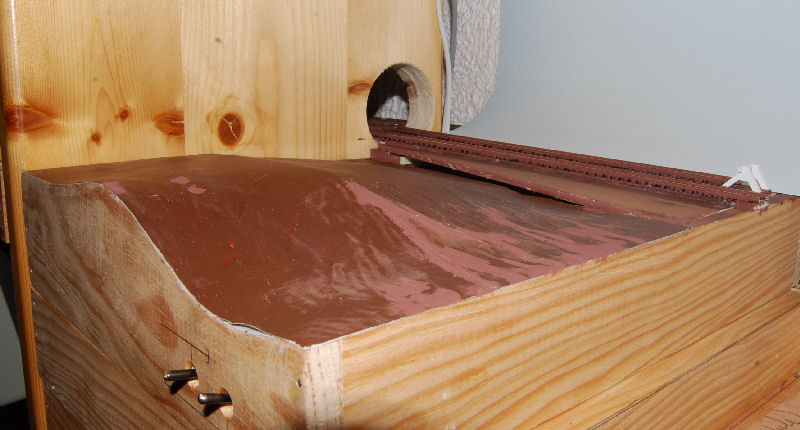

Dernière étape pour relier le module céréalier au module de bibliothèque : le percement du meuble. Pour le moment la voie du module intermédiaire est provisoirement en pente pour compenser la différence de niveau entre les deux modules adjacents. A terme l'ensemble sera au même niveau et je fixerai et ballasterai définitivement la voie. |

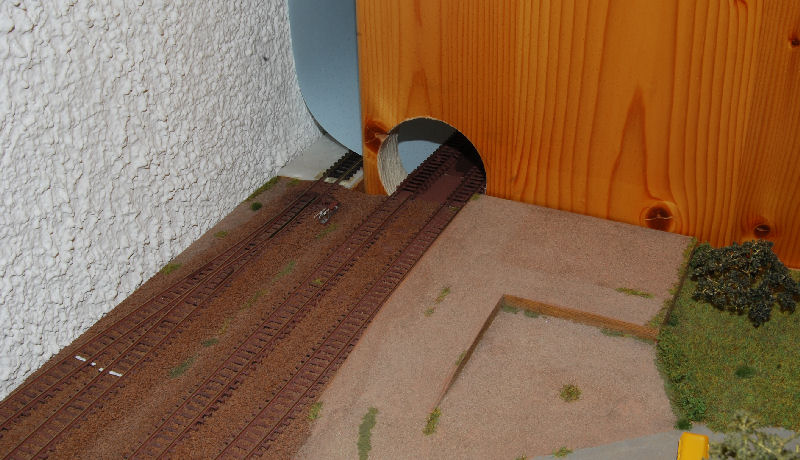

Voilà, on peut passer d'un côté à l'autre du meuble. En plus de la voie d'accès au module de bibliothèque, j'ai ajouté la continuité de la seconde voie ce qui me permet maintenant de refouler mes céréaliers sans avoir à couper les wagons pour les stocker après le passage sous le silo.
|
|
