Les photos du réseau en 2017

Janvier 2017

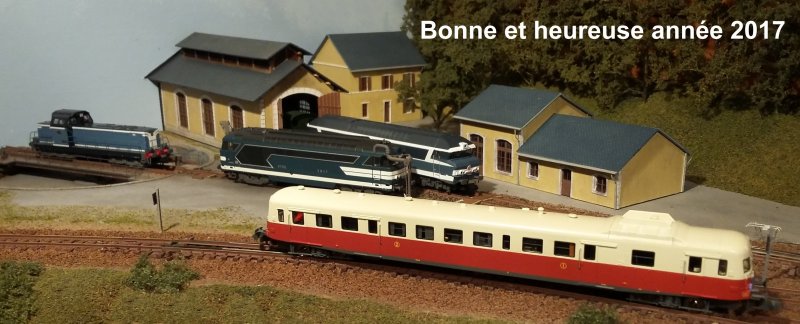

Arrivée sur le réseau du X2807

06/01/2017. Votre mission, si vous l'acceptez...

Grosse opération de mise en place des nouveaux modules

Démontage pour déplacement du module de l'EP céréalier

Il faudra aussi démonter tous les éléments du côté gauche et poser les nouveaux supports

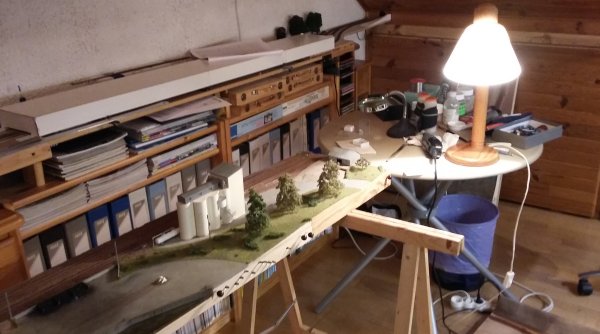

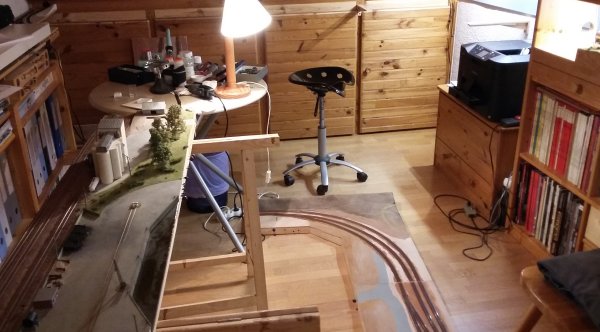

La vue d'ensemble du chantier !

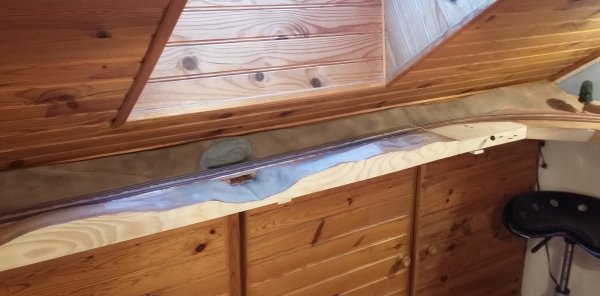

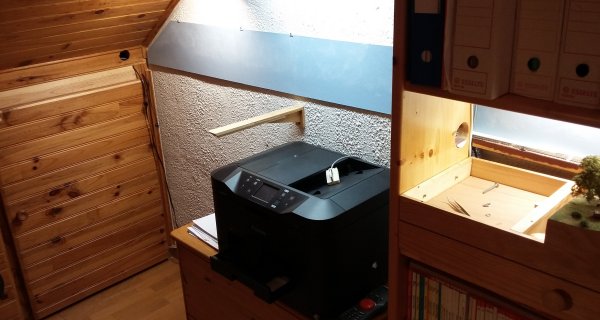

Emplacement disponible pour l'accueil des premiers modules

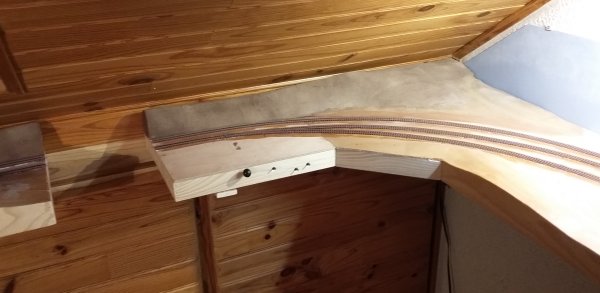

Modules en place...

On continue avec le module droit de 120cm

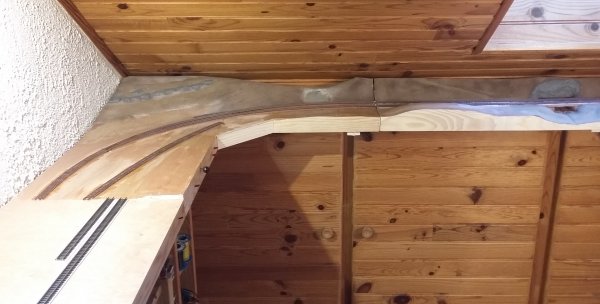

La première moitié des modules de l'extension sont en place

Le dernier virage...

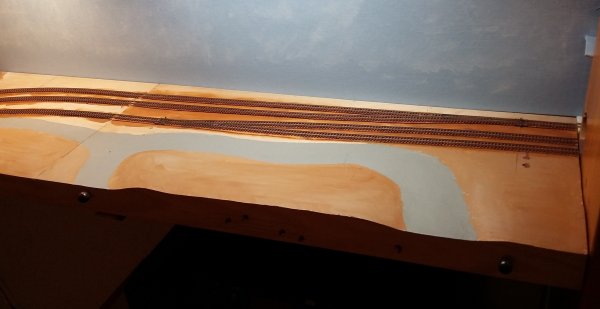

Les voies du dernier petit module droit doivent encore être posées

C'était prévu puisque ce module était déjà en place avant, avec un plan de voie différrent, il faut donc le refaire

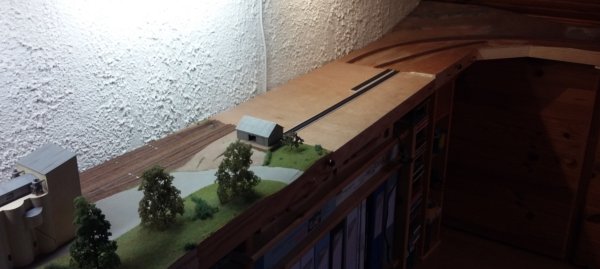

Tout est en place

Il reste la pose du ballast et toute la partie décor à réaliser

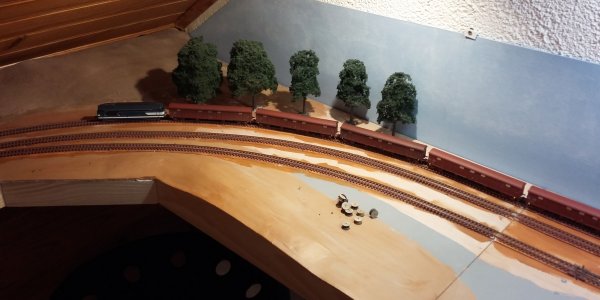

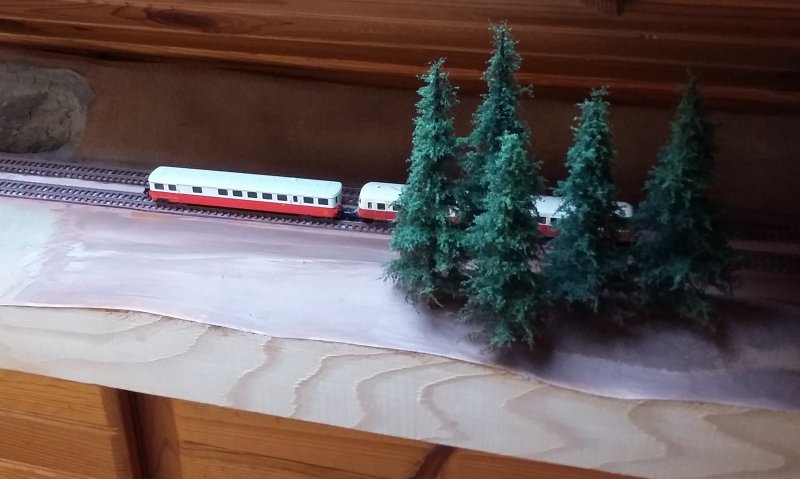

Le premier test de passage d'un convoi...

La nouvelle jonction entre l'extension et l'EP céréalier

Les voies du petit module droit sont à déposer sur l'ancien tracé

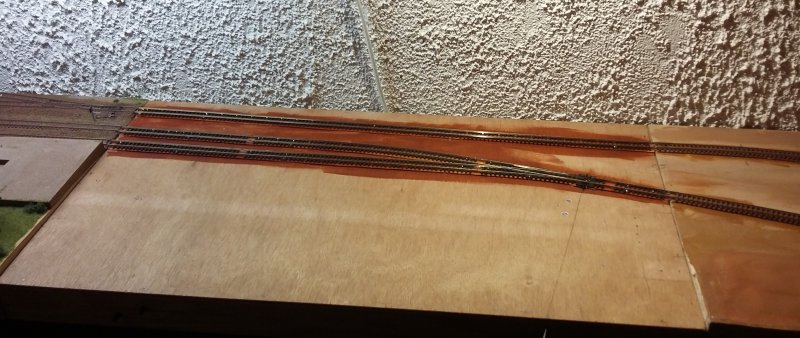

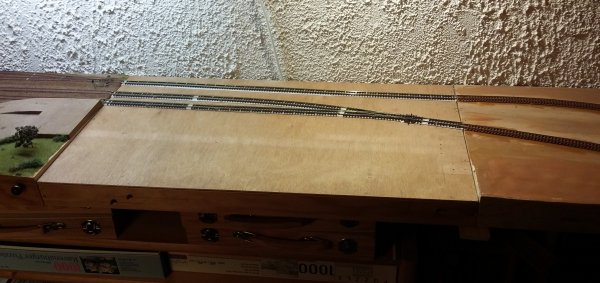

Début de la pose du nouveau plan de voie

Les rails sont coupés, il reste à faire le câblage électrique et à réaliser la commande de l'aiguille

Il faudra ensuite revoir le relief pour l'intégration entre les deux modules adjacents

23/01/2017

Le module est opérationnel

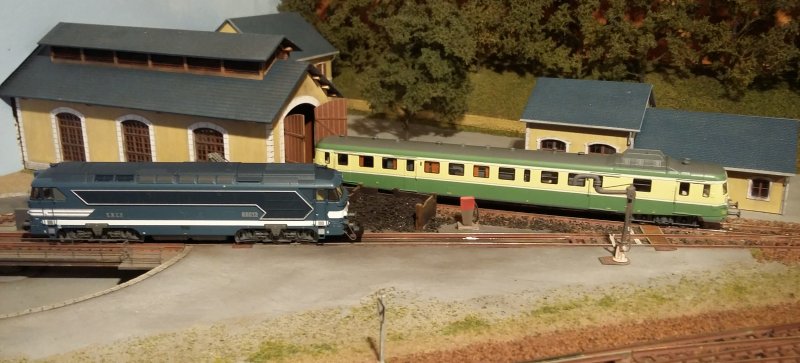

Les deux derniers engins entrés au dépôt

Le A1A-A1A 68012 et le X2916 vert

27/02/2017.
Suite au passage de Pascal et de ses précieux conseils, la végétaion commence à pousser sur l'extension.

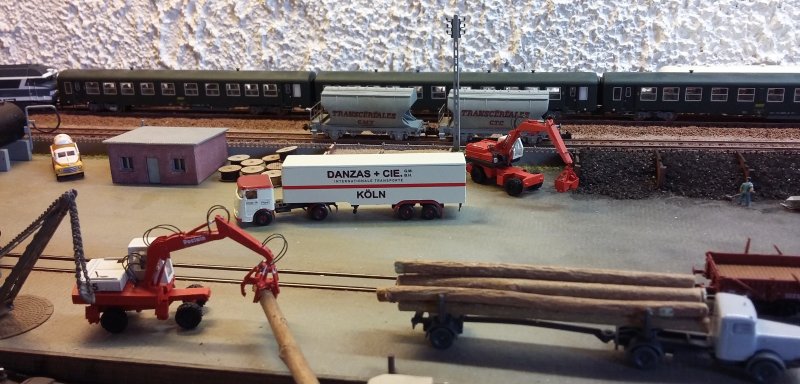

Un superbe camion Minis/Lemke, apporté en démonstration par Pascal, parade sur le port fluvial

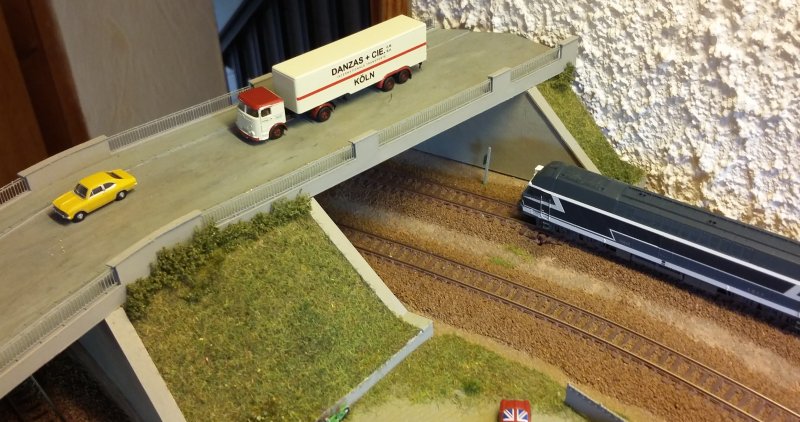

Le même camion en figuration sur le pont du port fluvial

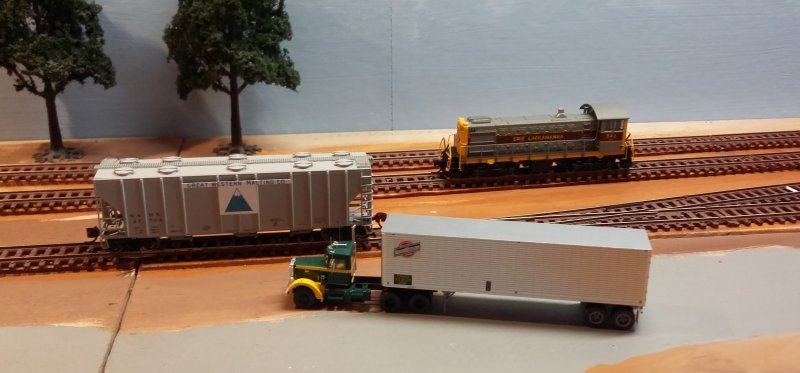

Toujours avec du matériel de Pascal, mais cett fois beaucoup plus à l'Ouest !

La locomotive, de petite taille, est sonorisée avec une bonne qualité de son. Bluffant !

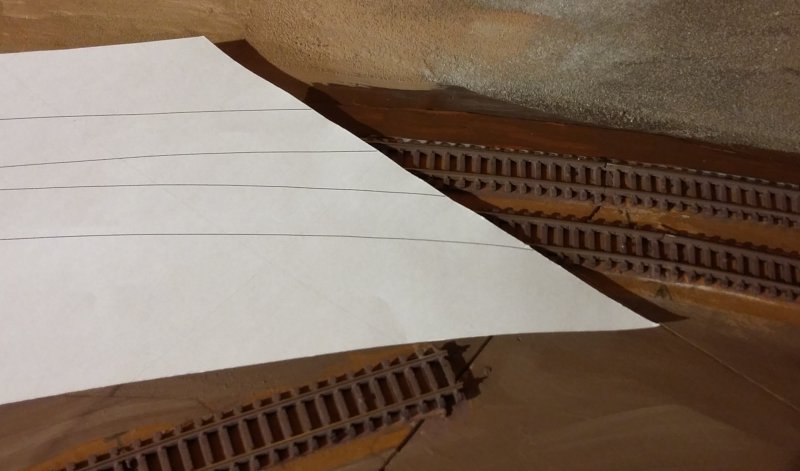

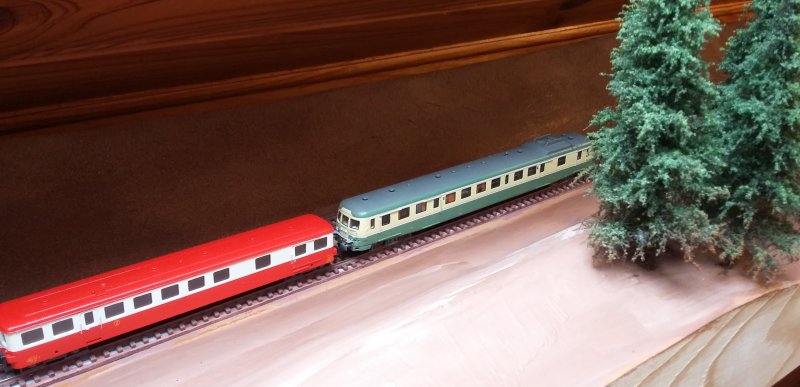

Une toute petite erreur sur le plan à des conséquences sur le tracé de la voie

Une simple erreur de 6mm et le croisement des convois avec des voitures longues posent problème...

De l'intérêt de bien tester avant de passer au ballastage !

L'erreur est maintenannt corrigée

Dans sa nouvelle configuration le côté gauche du pont est maintenant visible

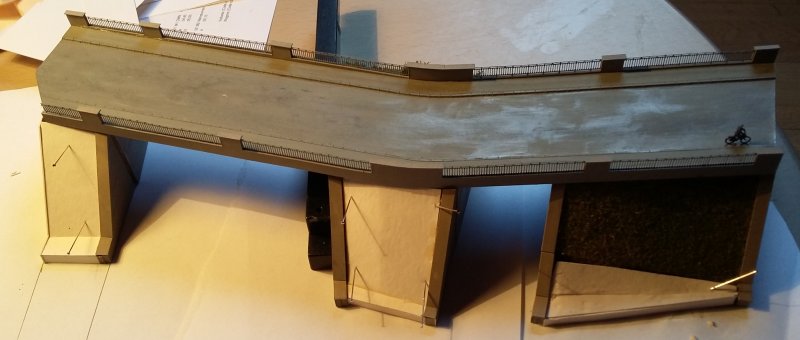

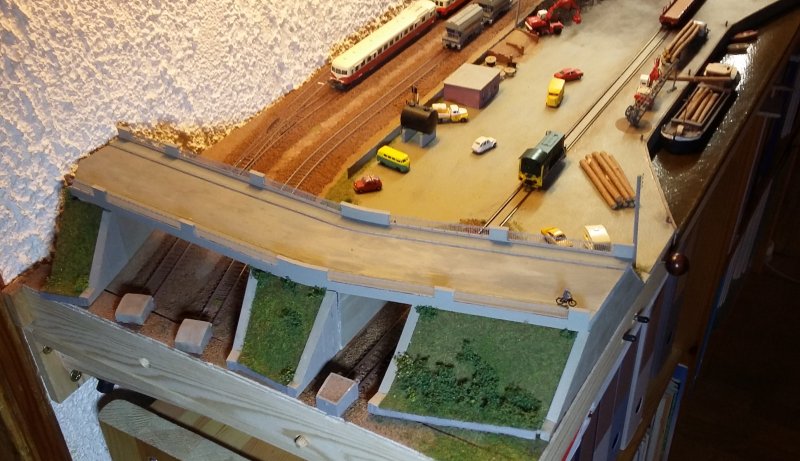

Réalisation des piles de pont manquantes.
Elles seront amovibles pour pouvoir mettre le pont levis lorsque le réseau sera utilisé en circuit bouclé

Le pont côté face est terminé

J'en ai profité pour floquer un peu les sols...

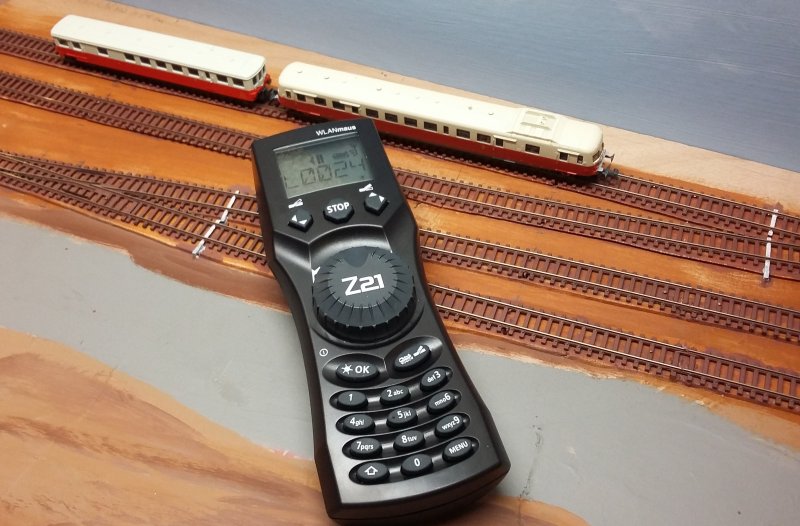

Piloter mes trains sans fil à la patte, j'en rêvais depuis longtemps...

Avec le wifi, ce rêve est enfin exaucé

Démarrage de l'aménagement d'un des modules de l'extension

Je voulais un bâtiment qui me permette de justifier de plusieurs types de wagons et de courant de trafic
Au départ je voulais implanter une petite antenne de production de glace pour les réfrigérants, mais on se limite à ce type de wagons
J'ai fait plusieurs plans plus ou moins compliqués et finalement pas très plausibles

Je suis donc revenu revenu à une solution plus simple avec un seul grand entrepôt
Celui-ci sera celui d'un grossiste en alimentation, boisson, produits ménagers et avec un peu de produits frais et de matériaux

On peut ainsi présenter devant le quai des plats, des fourgons, des réfrigérants, etc...

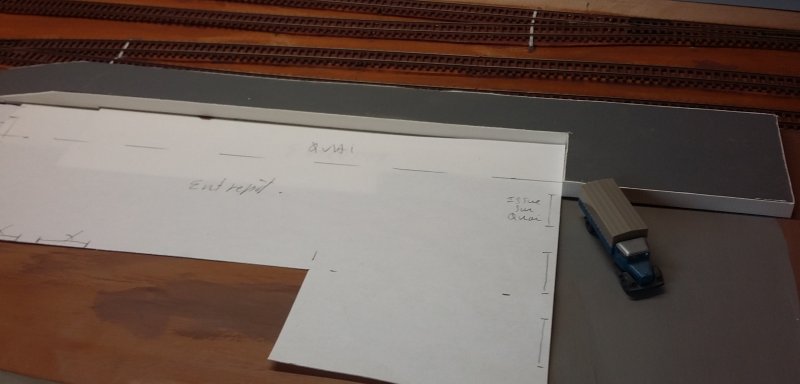

26/03/2017. Mise en place du quai pour valider le plan et les dimensions

Suite à venir avec les travaux de terrassement pour intégrer les bâtiments dans le relief

17/04/2017

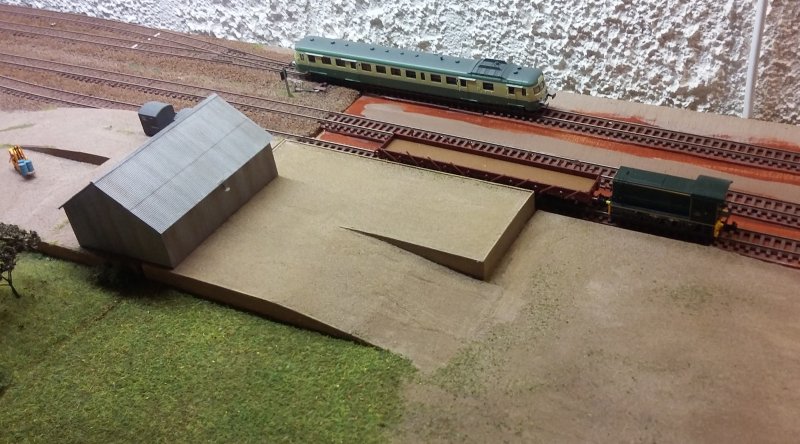

Les travaux se poursuivent côté entrepôt avec la mise en place du quai et une première modification du relief

Côté EP céréalier et petite coopérative agricole, j'ai ajouté une extension au quai haut

Une petite composition sympathique avec le X2914 surpris dans la vallée du Blavet

18/04/2017

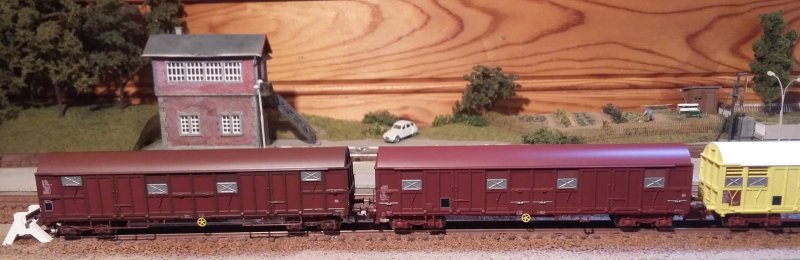

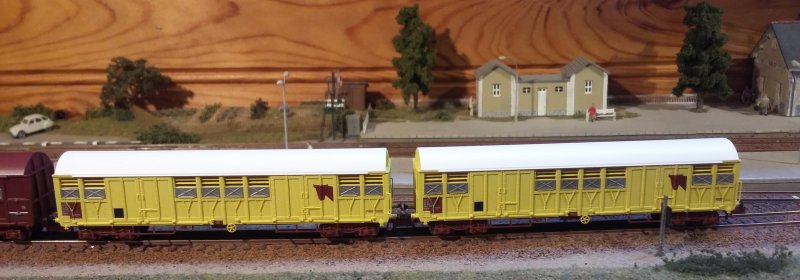

Deux Gakkss (Trains 160) viennent de rejoindre le parc

Ils sont accompagné d'un Gahkkss et d'un Gass

Ces wagons sont d'une très grande qualité en terme de finesse de détaillage et de roulement

19/04/2017

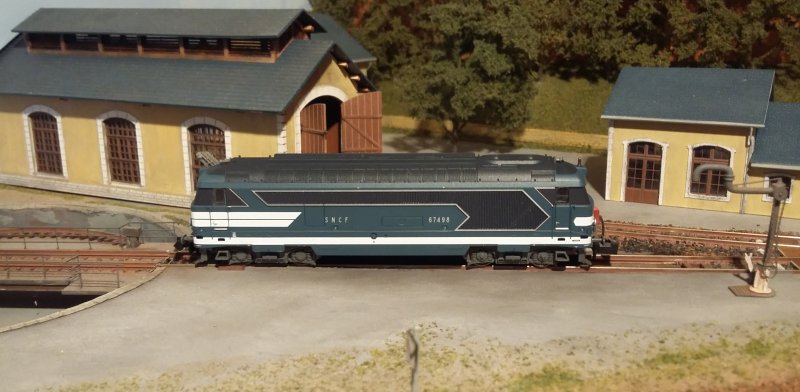

La BB67498, vient d'arriver à l'annexe traction de Baud

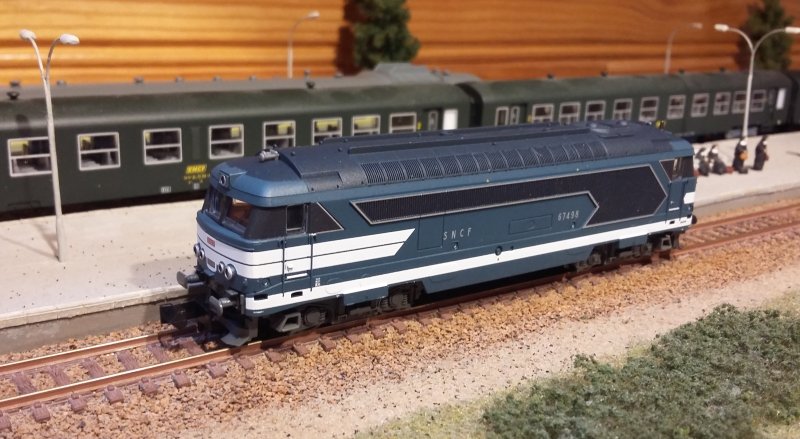

La BB67498 en stationnement le long du quai de la gare de Baud

24/04/2017

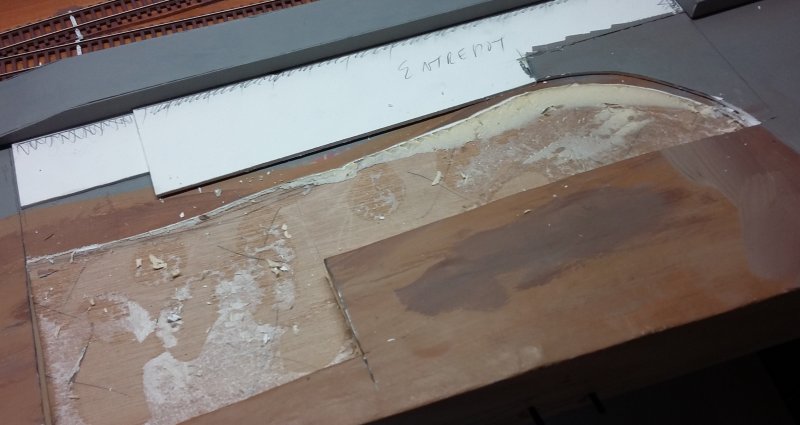

Les travaux de terrassement pour la mise en place de l'entrepôt

Essai "à blanc" pour vérifier que tout est conforme au plan

J'ai inversé l'aile avancé du bâtiment en le passant à gauche car de ce côté les camions disposent de plus de place pour manoeuvrer

La façade étant plus large, j'ai aussi ajouté une porte d'accès au chargement supplémentaire sur ce même côté

29/04/2017
Démarrage de la construction du bâtiment administratif de l'entrepôt...

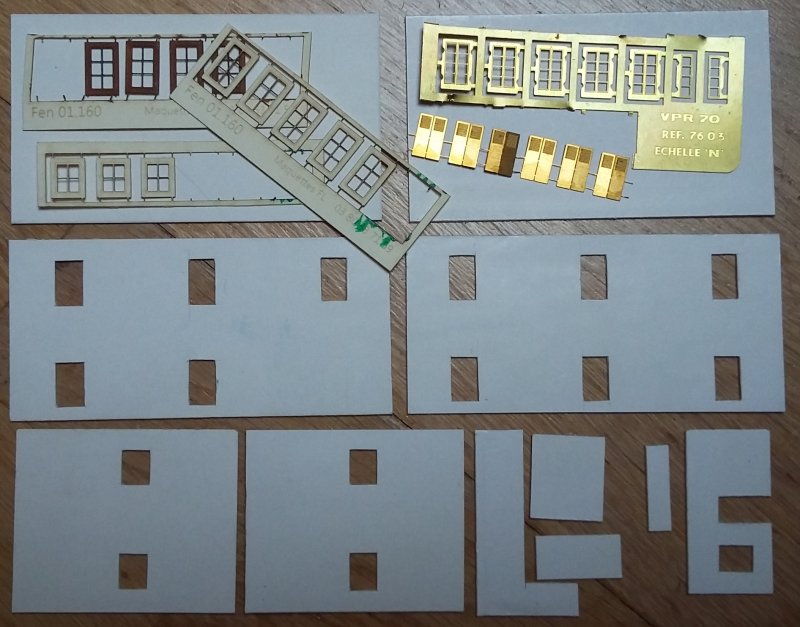

Les ouvertures sont percées

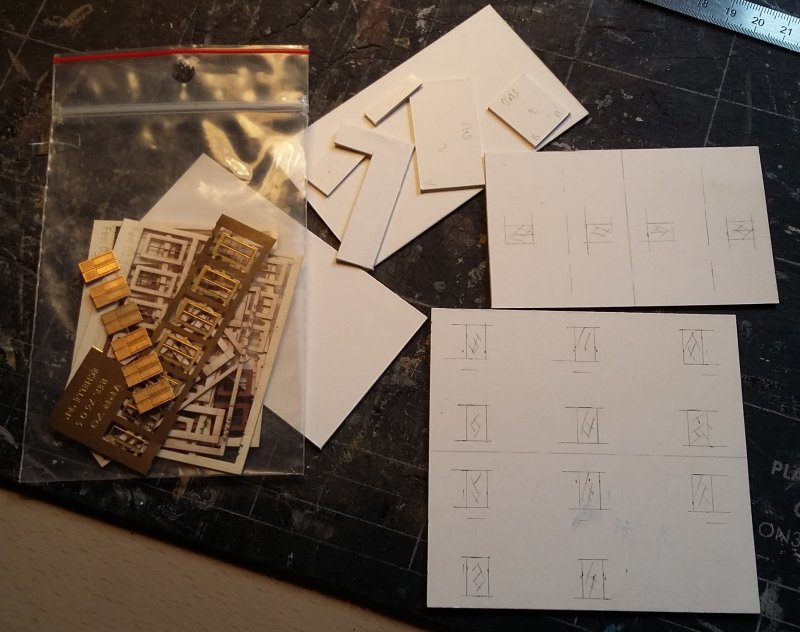

J'ai récupéré des huisseries que j'avais en stock

En fait, j'ai surtout aménagé les ouvertures pour pouvoir utiliser ce que j'avais en stock !

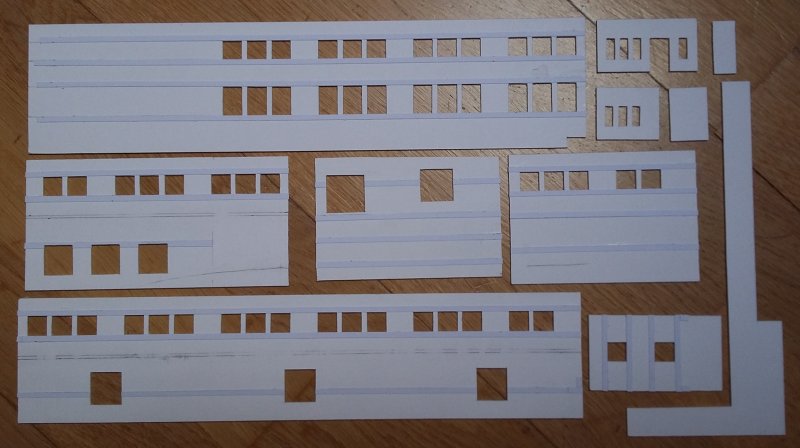

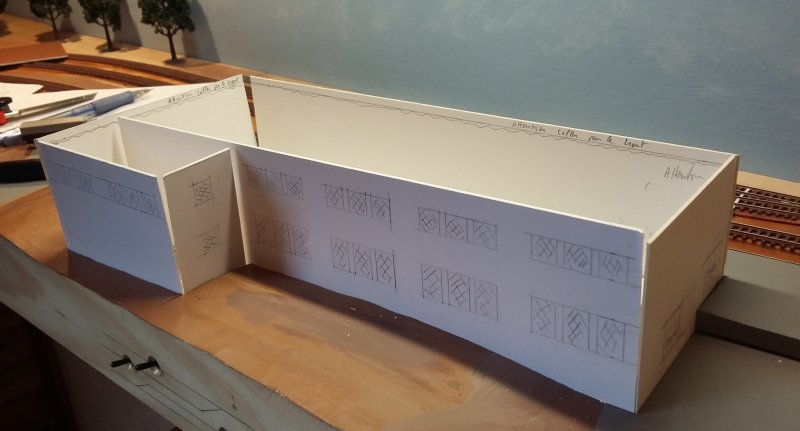

Des p'tits trous, des p'tits trous, encore des p'tits trous !

Pas moins de 70 ouvertures à percer pour l'entrepôt

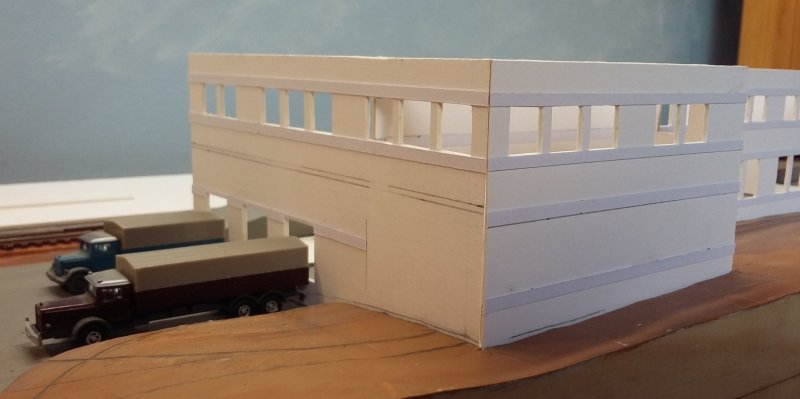

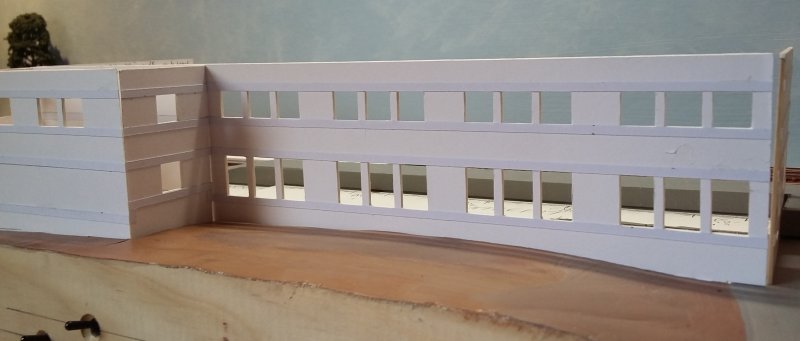

Le bâtiment commence à prendre forme

J'ai figuré un peu de relief sur les murs en ajoutant des bandelettes de carton fin pour casser la monotonie des façades

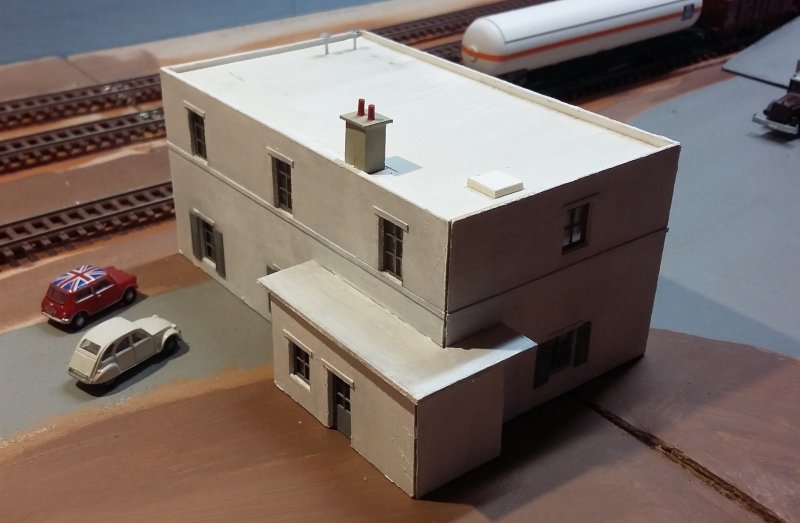

Le bâtiment administratif est presque réalisé

Il reste à terminer la dalle du toit et à revoir la jointure des angles

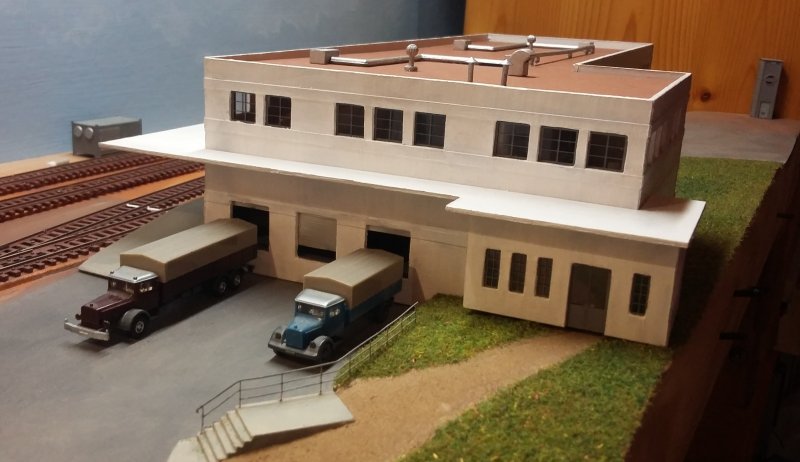

Le chantier a bien avancé

Il reste principalement à terminer les toits des bâtiments
Ensuite viendra le flocage des sols, déjà commencé d'ailleurs...

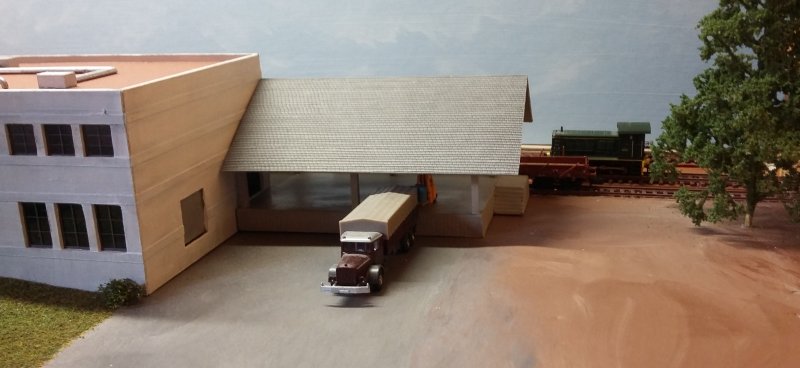

Le quai de chargement est ouvert...

Le quai haut est maintenant abrité

Il est aussi équipé d'un petit escalier d'accès

Flocage partiel des abords du quai haut

Juillet 2017.

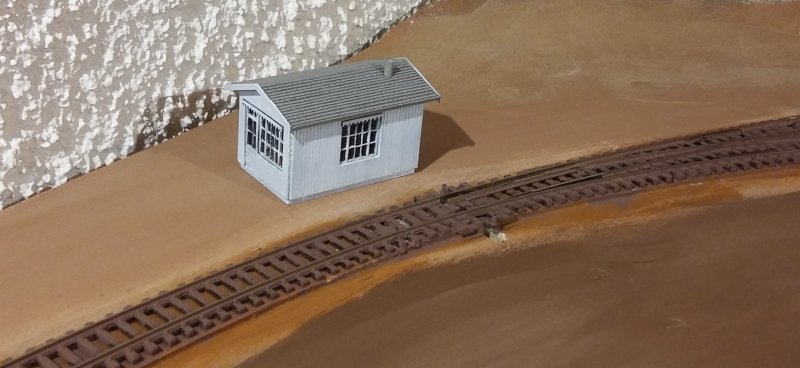

Construction d'un petit poste d'aiguillage (Architecture et Passion) pour gérer l'évitement.

Au départ je voulais faire une extension à l'EP céréalier en y ajoutant une usine d'aliment pour animaux.
Finalement l'emprise au sol n'est pas suffisante pour y mettre à la fois les silos en nombre suffisant et les bâtiments industriels.

A la place je vais sans doute y mettre un petit corps de ferme. Cette activité agricole fera le lien avec la zone suivante où il n'y aura que de la végétation.

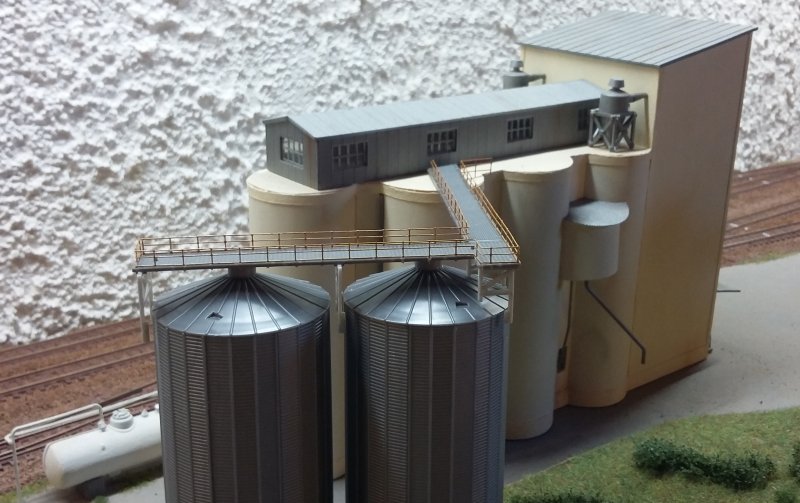

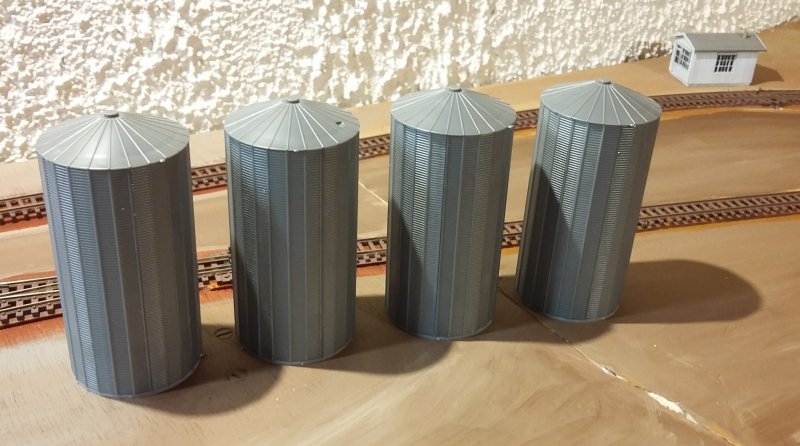

Avec l'abandon de l'usine d'aliment pour animaux, je recycle mes silos en réalisant une petite extension au batiment existant

J'ai maintenant une capacité d'accueil de 22 wagons céréaliers sur le site, le nombre de silos doit donc être aussi plus important pour rester en cohérence.

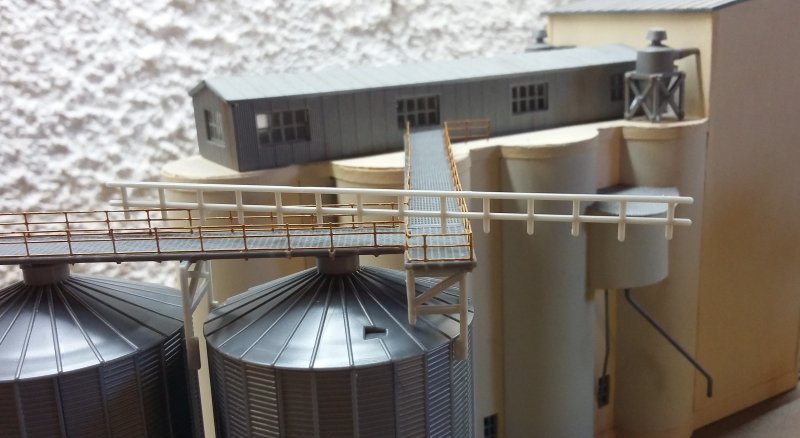

J'ai totalement refais les rambardes en laiton photodécoupé. Celles d'origine étaient vraiment trop grossières...

Le site s'étend face aux bons résultats de l'entreprise...

Voici provisoirement posé ce que ça va donner.

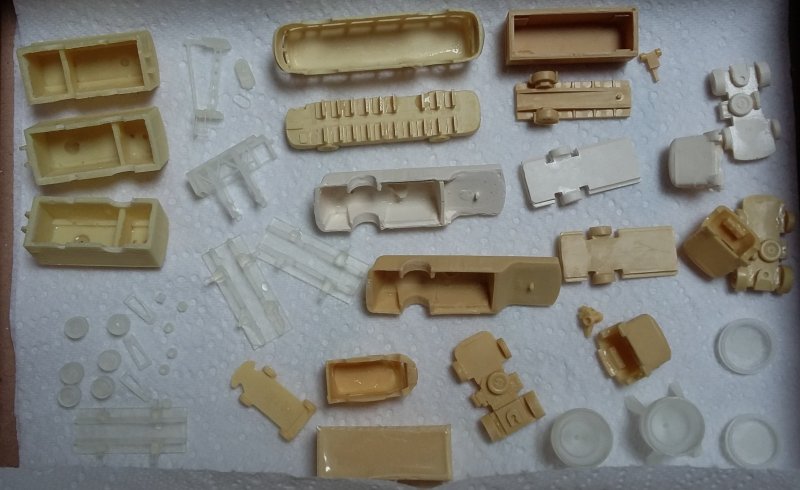

J'ai besoin de plusieurs véhicules à intégrer dans mes décors.
j'ai par ailleurs de nombreux kits acquis au fil du temps...

Le moment est venu de les sortir des tiroirs, de les peindre et de les monter.

De la même façon, je vais monter et peindre deux nouveaux hélicoptères et quelques voitures de piste et accessoires pour mon module SceNic représentant un héliport

Voilà, véhicules de piste et hélicos montés et peints

02/11/2017. On revient sur le réseau avec les deux bâtiments et le silo qui remplacent l'usine d'aliment pour bovins que je voulais figurer à l'origine à cet endroit.

Avec une emprise plus modeste et plus réaliste, voici d'un petit négociant en engrais, semences et petit jardinage.
Là encore cette activité me permet de diversifier les différents wagons amenés à venir approvisionner ce client.

12/11/2017. Le réseau complet bouclé dans sa configuration actuelle.

A droite, la halle, la gare et le petit dépôt
En haut, la pleine ligne et l'entrepôt
A gauche, l'évitement de la vallée du blavet
En bas, l'EP céréalier et l'EP engrais

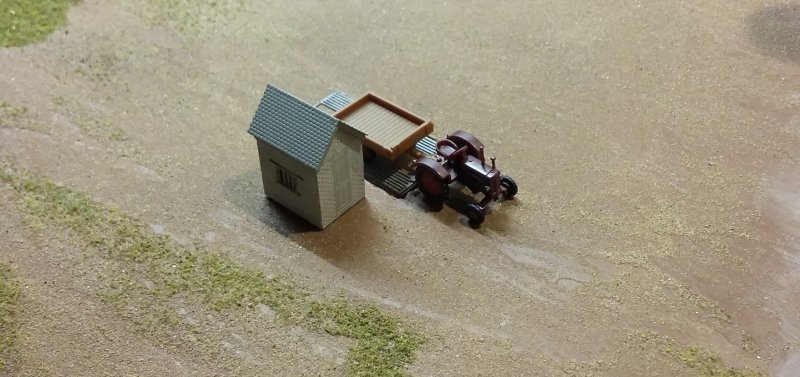

Ajout du local de la pesée et d'un pont bascule...

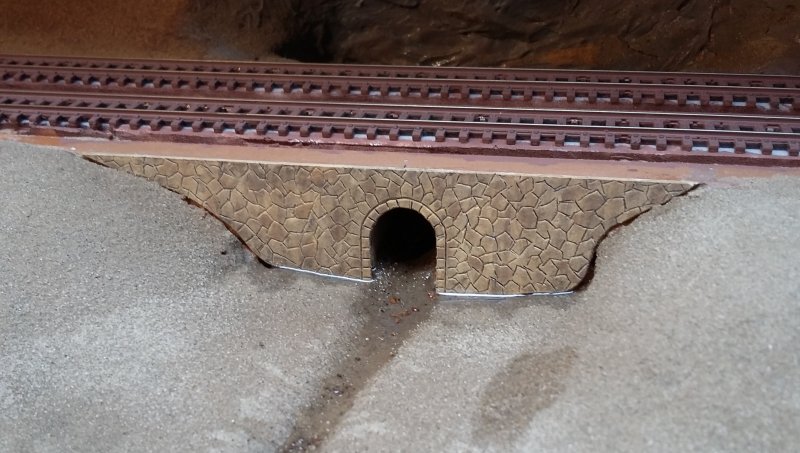

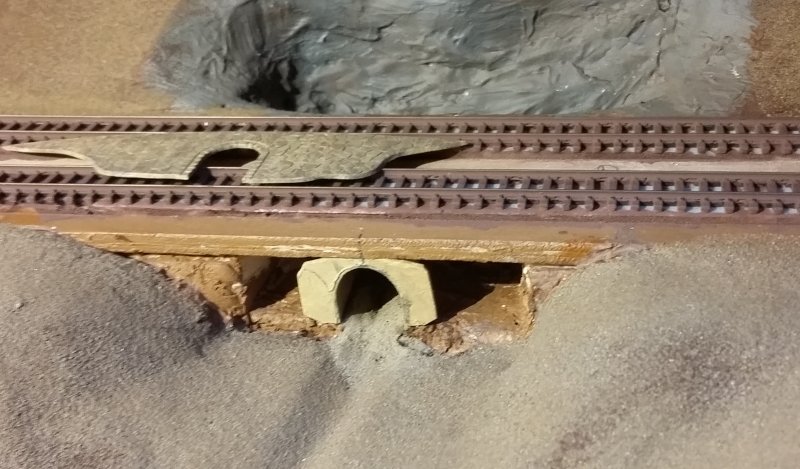

Démarrage de la réalisation du petit ponceau.

Le mur est en Forex gravé et peint en humbrol beige 103 et brun 93, avec un lavis de gris foncé pour marquer les joints

L'eau du ruisseau est le produit "eau calme" de GPP

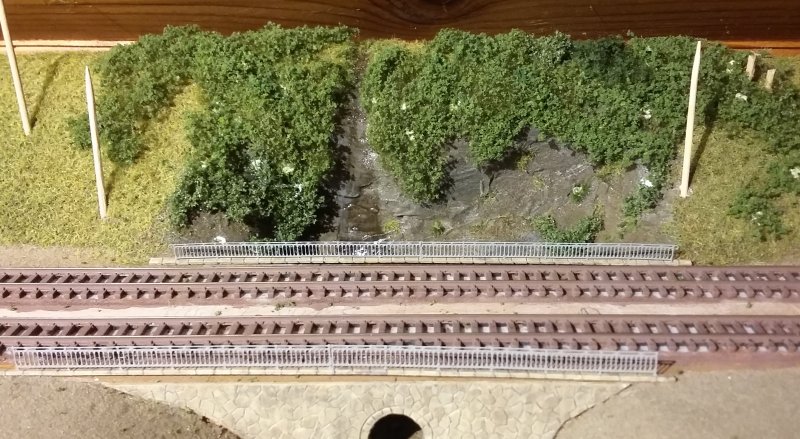

Mise en place de la végétation basse avant la pose des barrières et du ballast

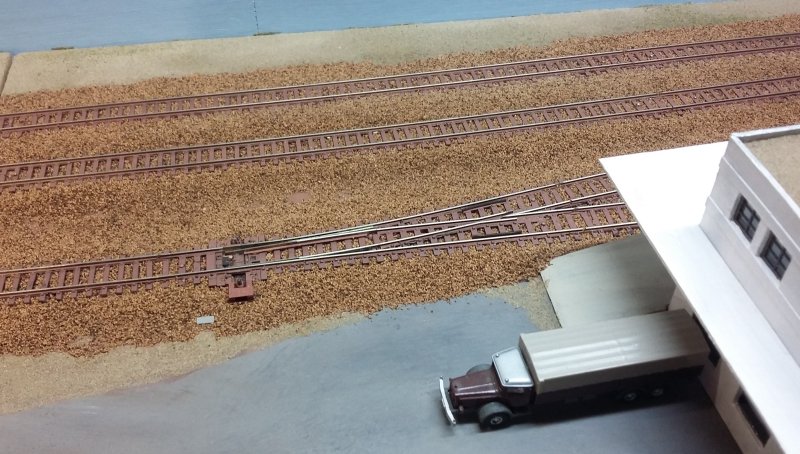

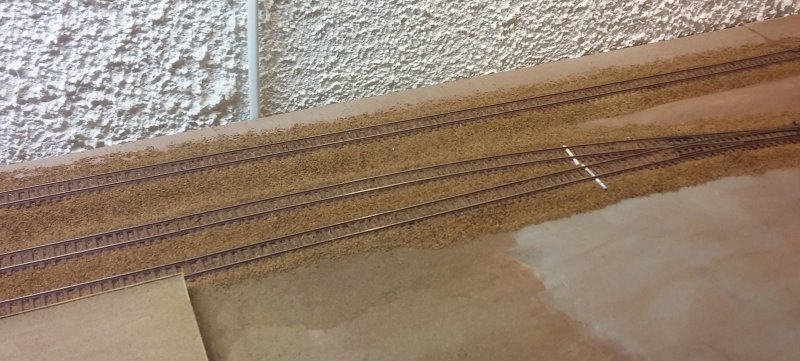

18 novembre. Démarrage du ballastage des voies.
1/3 de colle à bois, 2/3 d'eau et une goutte de liquide vaisselle.

Trois modules sont déjà ballastés, il m'en reste deux pour terminer la totalité de l'extension.

09 décembre 2017.
Fin de la pose du ballast sur les deux derniers modules.

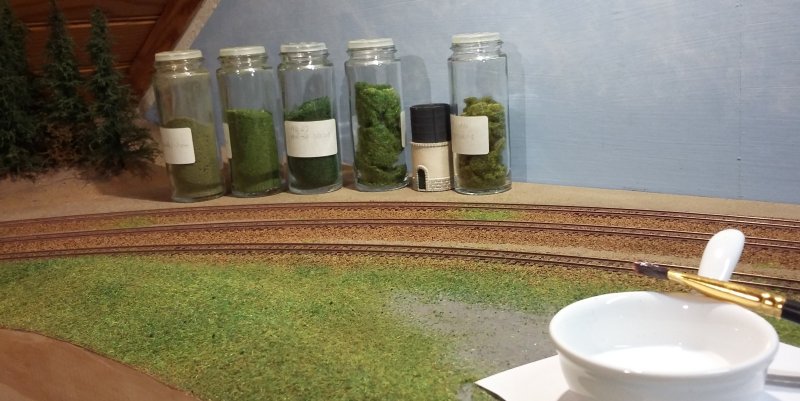

Préparation des sols avec des fibres et des flocages verts et bruns pour représenter le sous-bois

Pour obtenir un rendu pas trop uniforme il faut utiliser plusieurs couleurs et mélanger les fibres et les flocages

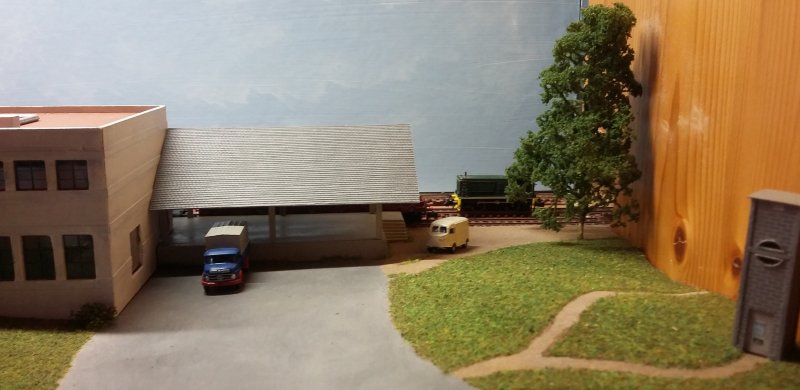

Les abords du parking de l'entrepôt sont terminés.
Il me reste à ajouter la végétation haute (taillis et arbres).

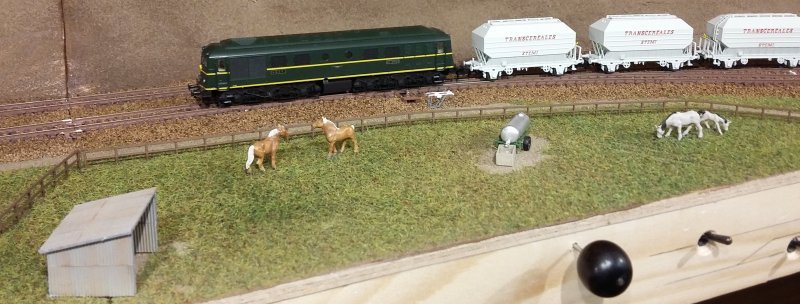

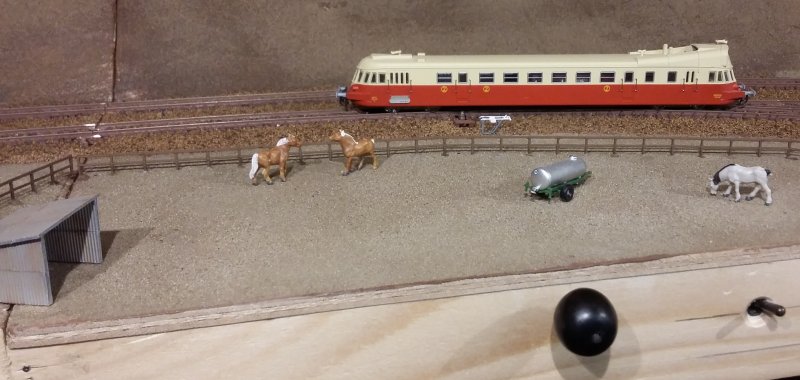

A gauche de l'entrepôt j'ai figuré le fond d'un pré avec quelques chevaux

L'abris est réalisé, un abreuvoir sera ajouté près de la tonne à eau

Il ne me reste plus qu'à mettre de l'herbe au sol et à ajouter un ou deux arbres et de la végétation arbustive

L'herbe et les principaux éléments de décor sont en place, et je pense que ce sera tout en cette fin d'année.

Joyeux Noël et à l'année prochaine pour la suite de la réalisation du réseau.
