SceneTTe module - Coulisse technique
SceneTTe module - Coulisse technique |
|
Au fil des expositions l'absence de capacité de stockage et de croisement des convois s'est vite fait ressentir Comme le préconise la norme, cette coulisse est amovible. |
|
La profondeur de la coulisse est de 17 cm et permet d'accueillir 4 voies (deux de passage, et deux de stockage) La profondeur du support de la coulisse passe ainsi de 10 (le standard de la norme) à 17cm pour accueillir les voies supplémentaires Nota : les photos ne sont pas actualisées. A l'origine sur la coullise il y avait une voie unique et deux voies de stockage |

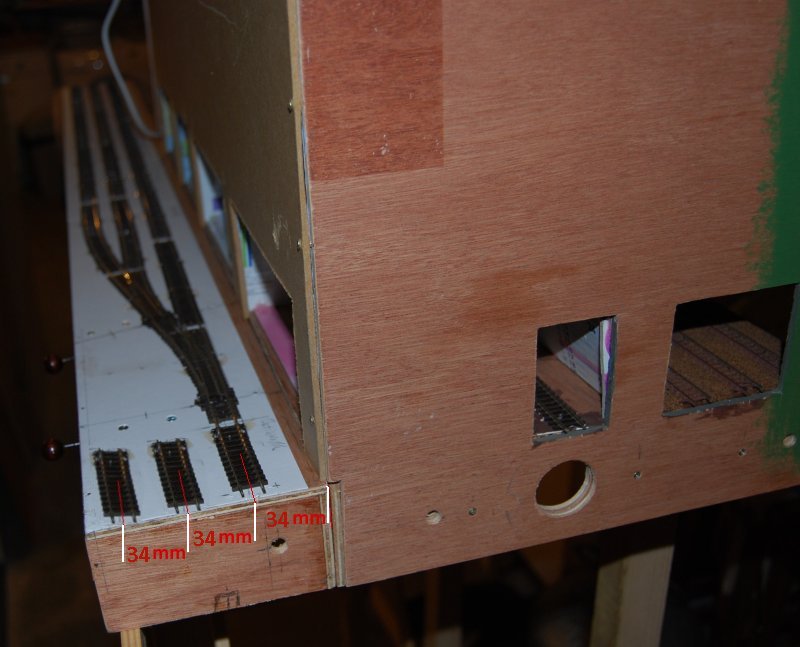

Les voies sont posées sur les deux demi-coulisses L'entre-axe entre les voies est de 34mm |
 |
|
La longueur totale est de 2,40 m |
La coulisse côté fixation aux modules Comme pour la fixation entre modules, la coulisse est maintenue en place par des vis de 5 x 60 mm avec des rondelles et des écrous "papillon", très rapide à mettre en oeuvre |
 |
|
Préparation de la commande des aiguillages |
Câblage en cours... |
 |
|
Câblage terminé La continuité électrique de la coulisse avec le(s) module(s) est assurée par des dominos enfichables |
Le placement de l'axe des voies sur le support |
 |
|

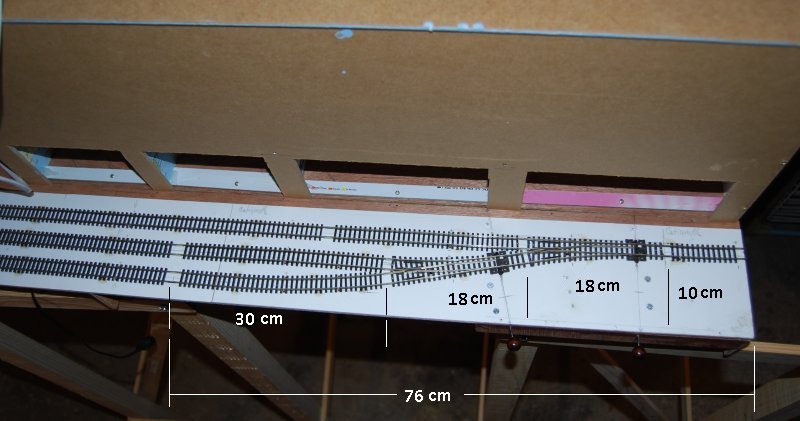

Les planchettes de retour arrière d'origine (10cm) sont remplacées par la coulisse (avantage de faire une plate-forme amovible dès le départ) J'ai mis 10cm de voie avant la première aiguille puis les deux aiguilles (1 gauche et 1 droite), soit environ 36cm de long |
On attend la prochaine exposition pour valider l'ensemble... |
 |
|
Le câblage des aiguilles en cascade avec les zones de protection |
Extension de la plate-forme de 70mm suite au passage à quatre voies sur le retour arrière |
 |
|
Plateau de 170mm avec un entre axe de 34mm entre les voies |
La seconde voie ajoutée à 34mm de la première |
 |
|
Les quatre voies opérationnelles La baguette de 9x9mm, visible à l'arrière plan, sera fixée sur l'avant pour protéger le matériel des chutes |
| Fournitures | |
| Planche de contre-plaqué de 5 mm | Structure de la coulisse |
| 1 baguette de sapin de 9 x 9 x 2400 mm | Protection anti chute des trains |
| Vis de 5 x 60 mm + rondelles + écrous "papillon" | Fixation de la coulisse sur les modules |
| Colle à bois | Assemblage des planches |
| Clous à tête d'homme de 1x16 | Assemblage des planches |
| Dominos électriques | Raccordement électrique des voies |
| Dominos enfichables (brochables) | Raccordement électrique entre la coulisse et les modules (pour une coulisse amovible) |
| Fil multibrins de 1,5mm2 | Câble du bus de traction (Câble hi-fi par exemple) |
| Fil multibrins de 0.25mm2 | Câble des voies au bus de traction |
| Micro interrupteur à glissière (course de 3mm) | Alimentation des pointes de coeur / protection des aiguilles (Exemple) |
| Corde à piano de 1 mm | Renvoi de commande de l'aiguillage |
| Corde à piano de 1,5 mm | Tirette de commande de l'aiguillage |
| Eclisses isolantes PECO | SL-311 (insulating joiners) |
| Eclisses métalliques PECO | SL-310 metal (rail joiners) |
| Traverses TT PECO code 55 | SL-1208 (joining sleepers) |
| Coupons de voie TT PECO code 55 | SL-1200 (traverse bois) |
| Aiguilles TT PECO medium Unifrog code 55 | SL-U1295 (Droite) et SL-U1296 (Gauche) |
| Dernière mise à jour le 24/12/2022 |
|
 |
