Modification de la carrosserie d'origine du TRX4 Defender

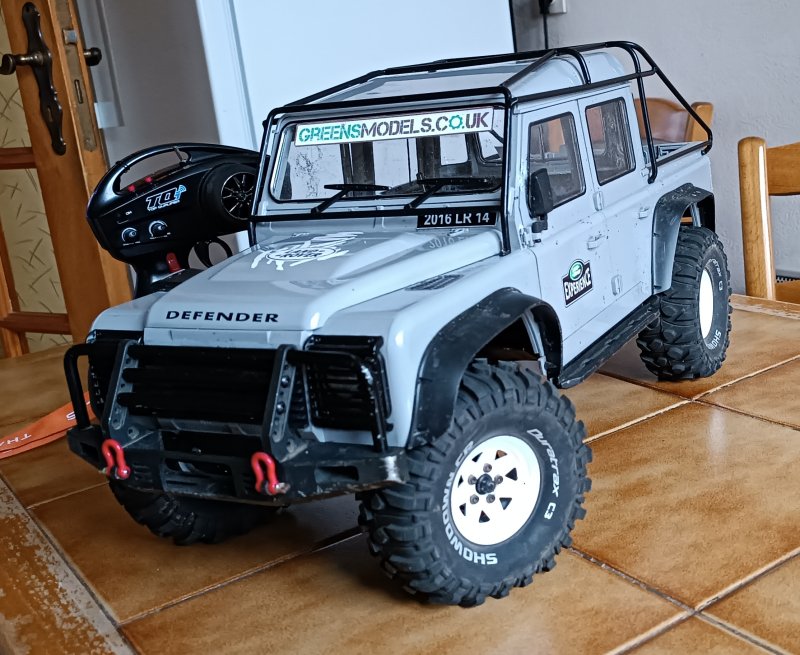

Voici la version maquette avec une carrosserie RCDream montée sur le châssis

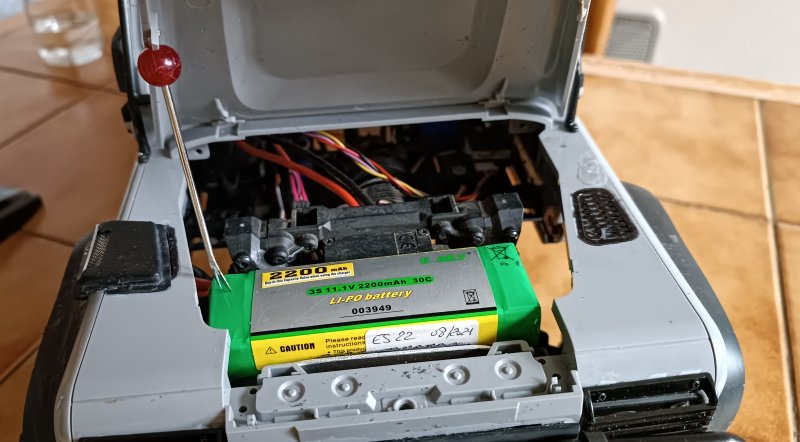

Avec le capot ouvrant, pratique pour changer la batterie...

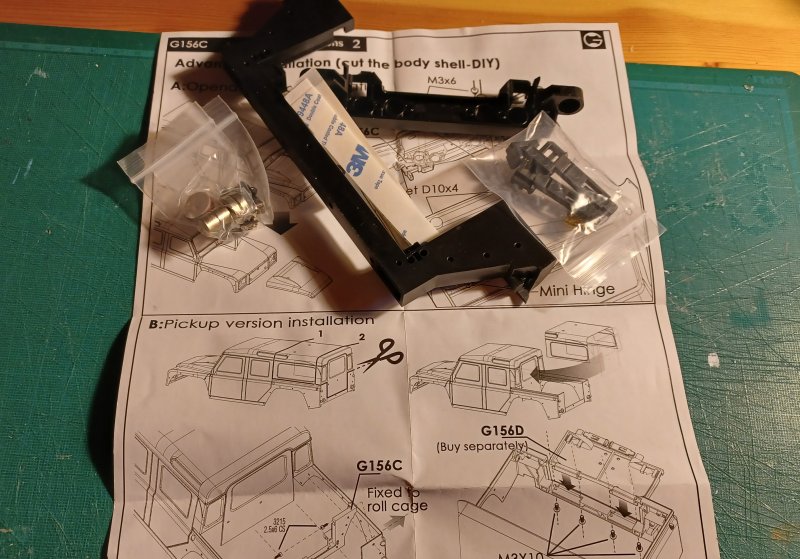

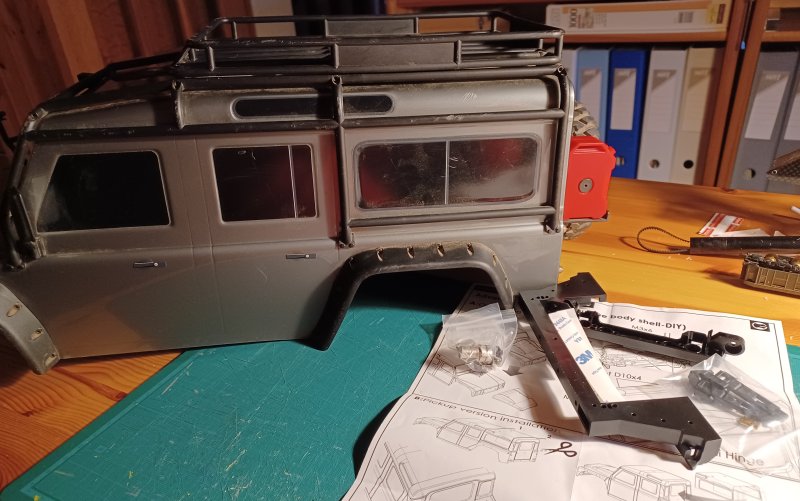

Voici le kit GRC G156C, nécessaire pour transformer la carrosserie Traxxas du Defender en version pick-up

Il faudra aussi les kits G156B et G156D pour réaliser l'adaptation

Je me suis documenté avec deux tutoriels vidéos pour faire ce travail
https://www.youtube.com/watch?v=xcXATwmxh9U  Defender TRX4 Pickup (partie 1)
https://www.youtube.com/watch?v=bZvXUbh2U-Y   Defender TRX4 Pickup (partie 2)
https://www.youtube.com/watch?v=5tqYR3j5oiY     Defender D110 Pickup Partie 1
https://www.youtube.com/watch?v=qXqPKpM0gqs   Defender D110 Partie 2 avec superdétaillage

C'est parti !

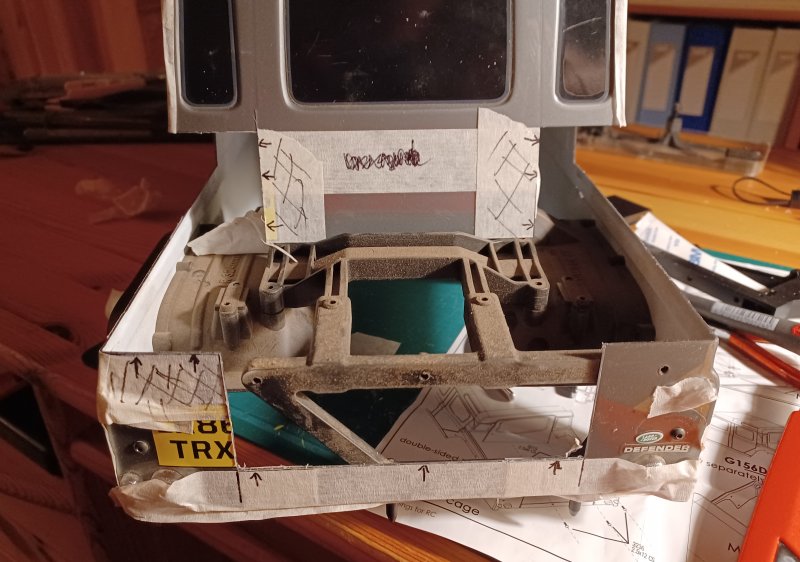

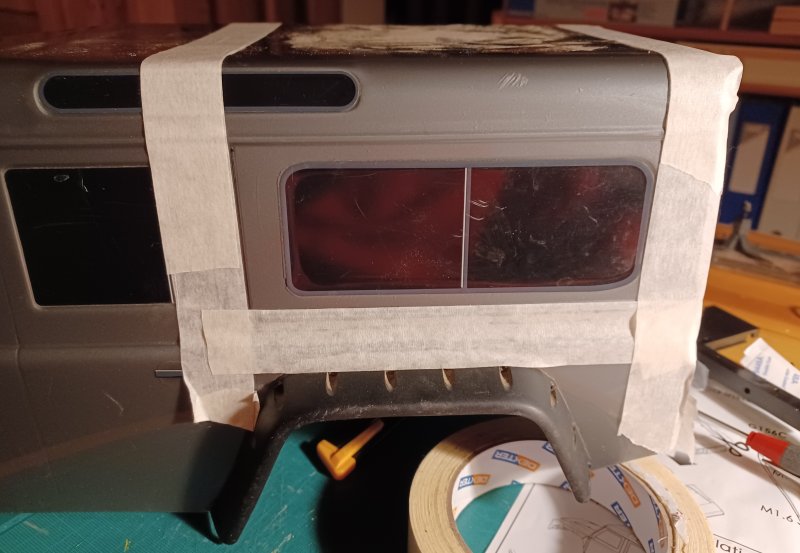

La matérialisation des découpes avec du ruban adhésif

J'ai fait la découpe avec un gros cutter et en m'appuyant sur une règle métallique pour garder des coupes bien droites

On peut garder la gallerie telle qu'elle, mais dans mon cas j'ai préféré l'adapter pour que ce soit plus esthétique avec le modèle pick-up

Pour celà j'ai utilisé une autre gallerie de récupération (origine Traxxas à priori) que j'ai découpé

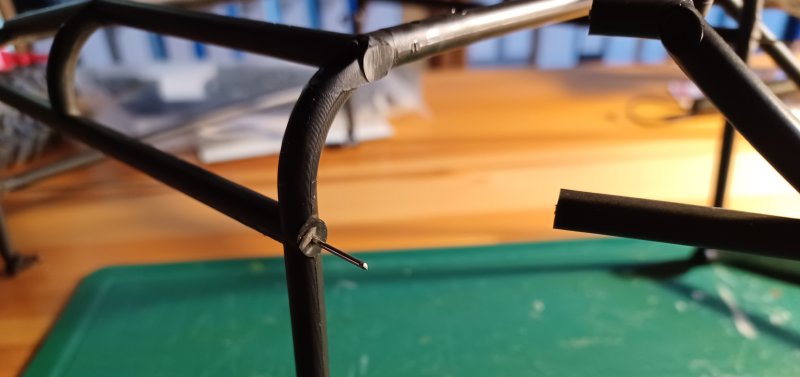

De la même façon, j'ai découpé la gallerie d'origine du Defender et j'ai percé les points de fixation à 1mm pour y enficher un segment de corde à piano

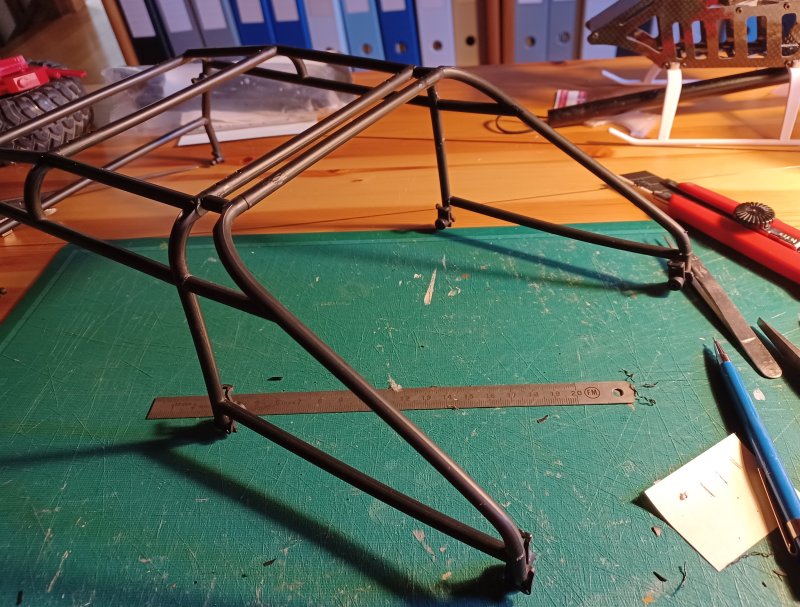

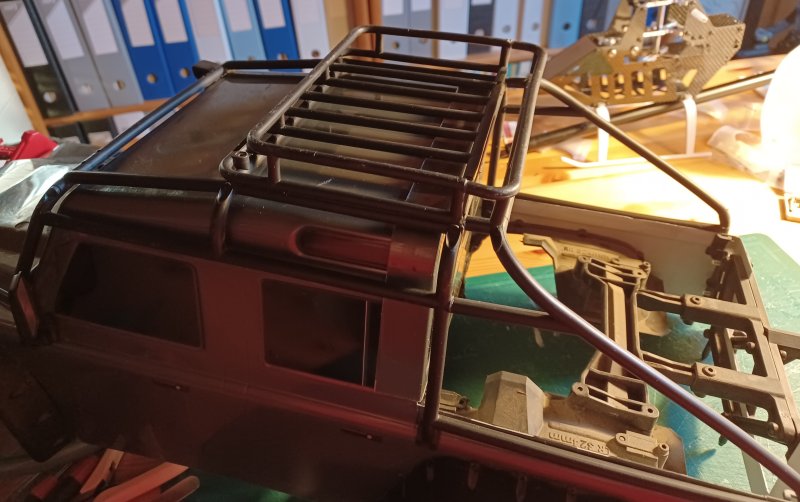

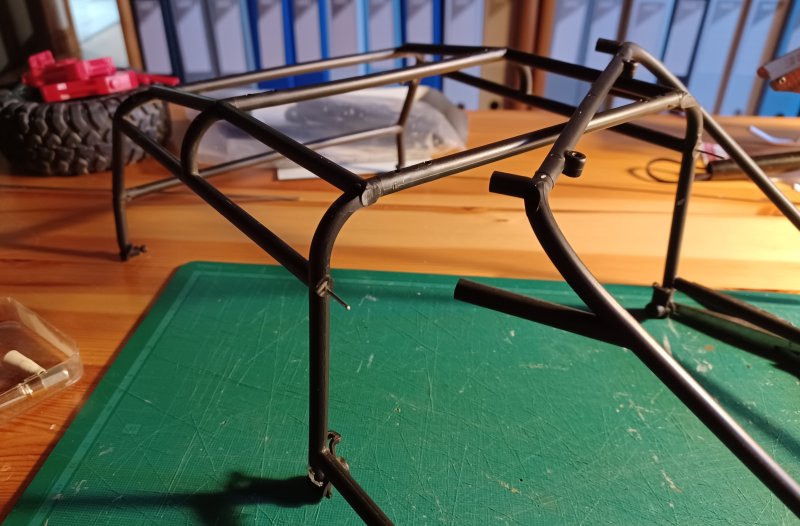

Voici le résultat après montage et collage

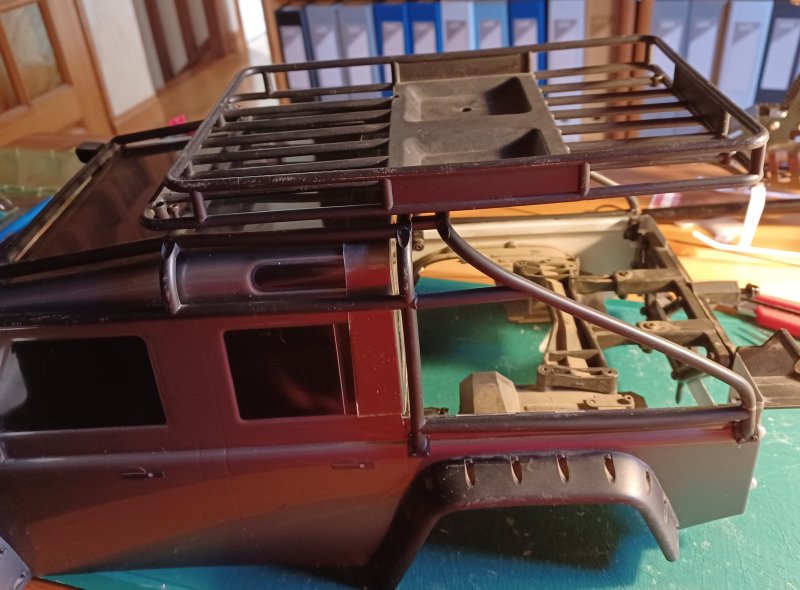

L'ensemble des arceaux est fixé sur la carrosserie dans les emplacements d'origine

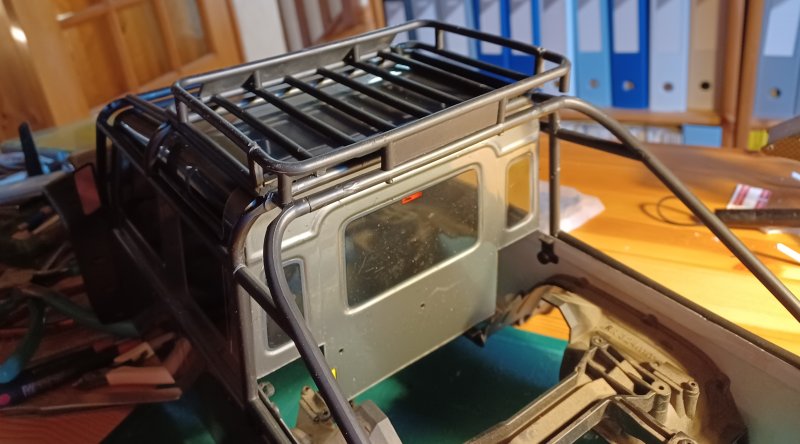

L'arrière découpé de la carrosserie est repositionné sur l'arrière de la cabine

Le haut de la gallerie est également découpé pour s'adapter à la nouvelle forme des arceaux de renfort

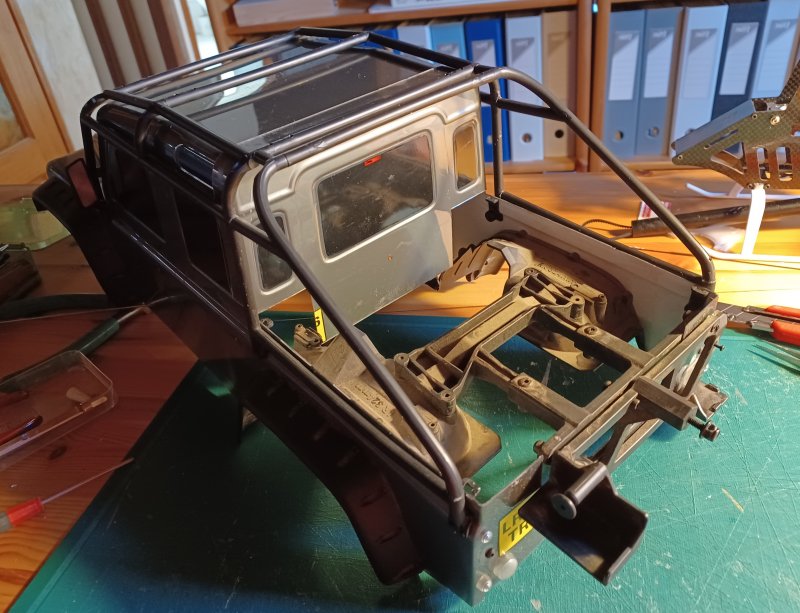

Voici le résultat après assemblage et collage

Je ne sais pas si ce modèle existe en réalité, mais il me plait bien...

23/01/2024

Finalement j'abandonne le kit GRC G156 car le plateau est à fixer sur le châssis et dans ce cas je ne pourrais plus permuter rapidement et facilement mes deux carrosseries

Chaque carrosserie doit être d'un seul bloc et doit juste pouvoir se poser et se clipser sur le châssis

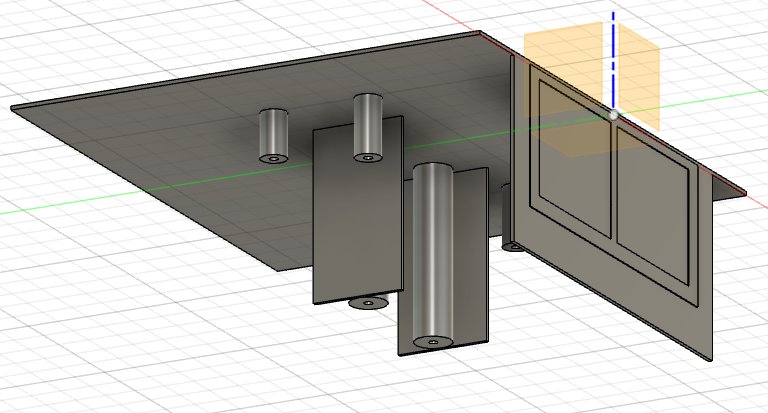

J'ai donc modélisé en 3D un nouveau plateau qui viendra se fixer sur le châssis à l'arrière sur le même principe de verrouillage que la carrosserie RCDream

25/01/2024

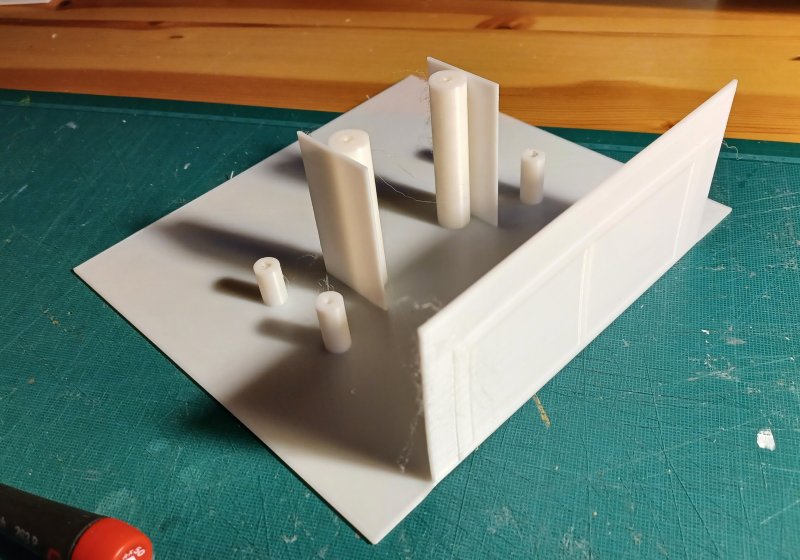

Le plateau est imprimé

Les dimensions et les trous de fixation sont corrects, la pièce s'adapte parfaitement sur la carrosserie

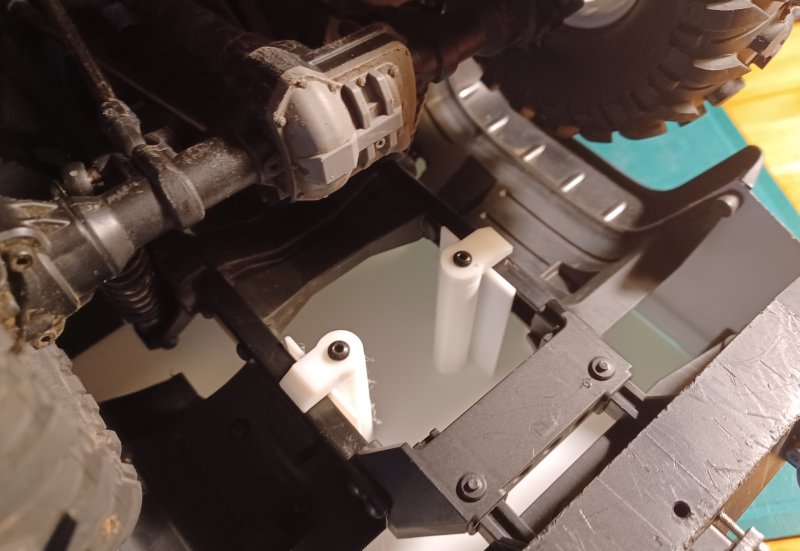

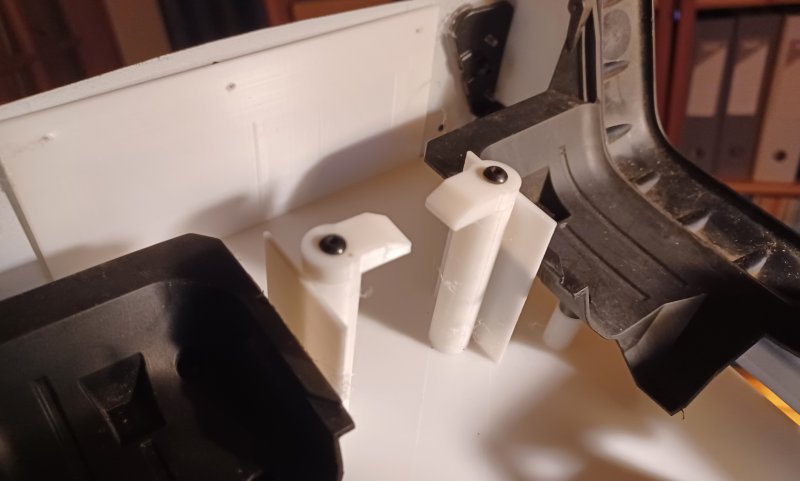

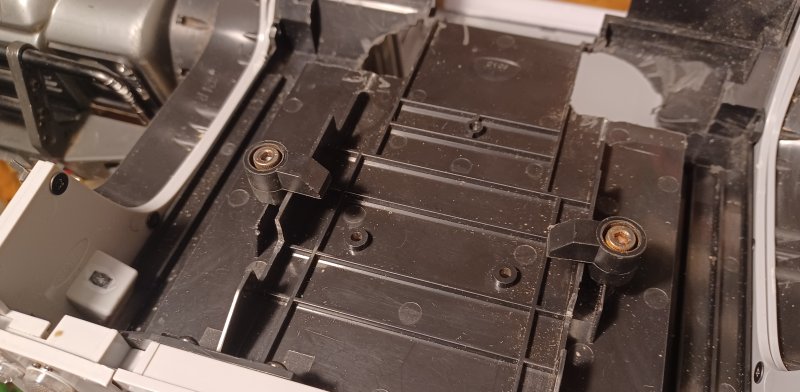

Le système de verrouillage est opérationnel

C'est le même que celui de la carrosserie RCDream, ce qui me permet d'interchanger les carrosseries en une minute

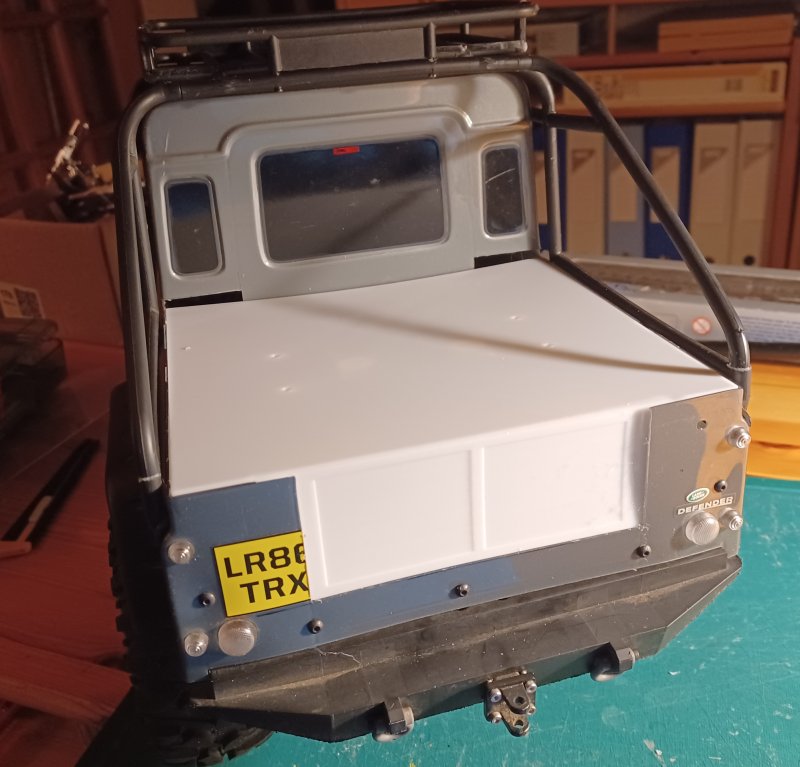

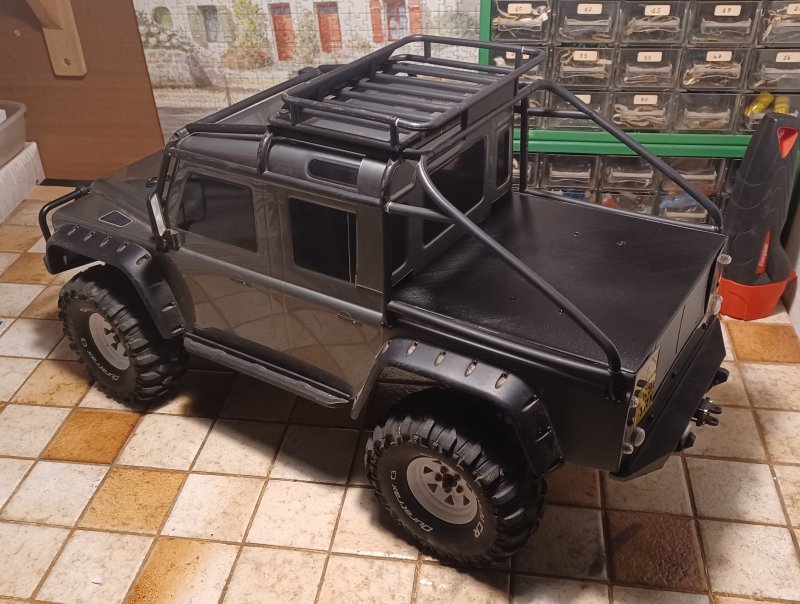

L'ensemble monté sur la carrosserie et fixé au chassis

Une poignée de secondes pour permuter les deux carrosseries, le but fixé initialement est atteint

De plus, j'ai gagné 240 grammes sur le poids global de la carrosserie (600g vs 840g avant)

Juin 2025

Un an et demi pour finir par peindre l'arrière...
Pas mal comme délai !

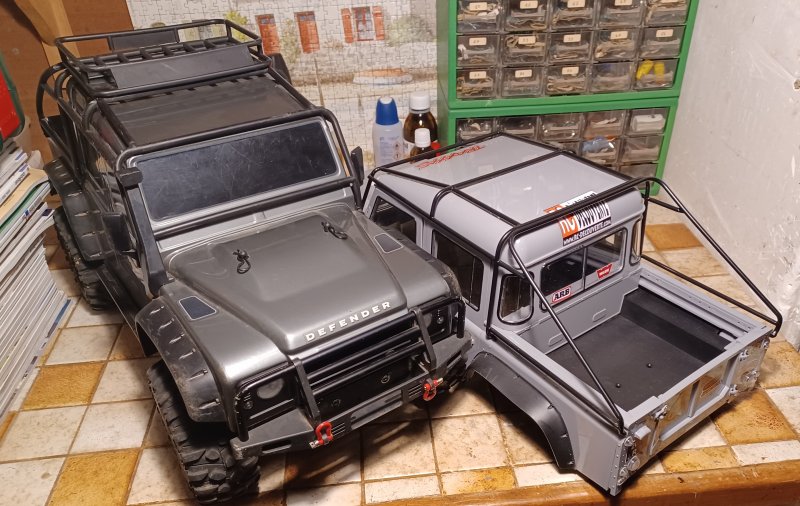

A gauche, la carrosserie en Lexan pour le franchissement (performance)

A droite, la carrosserie en ABS pour la promenade (maquette)
