Centre de Maintenance du Matériel Ferroviaire (C2MF)

11 avril 2025

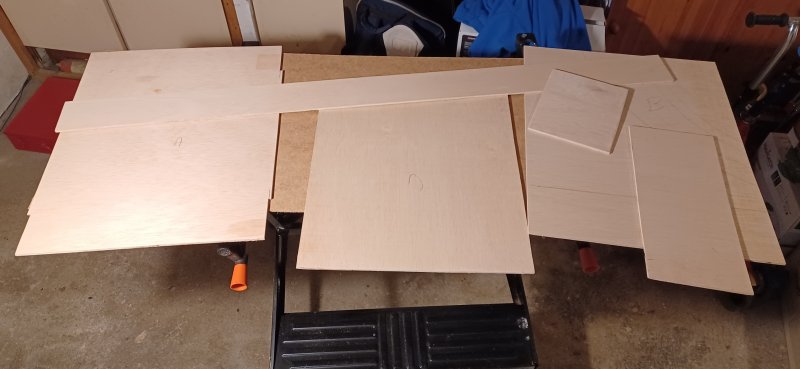

Début de la phase de réalisation du caisson avec la découpe des planches le constituant

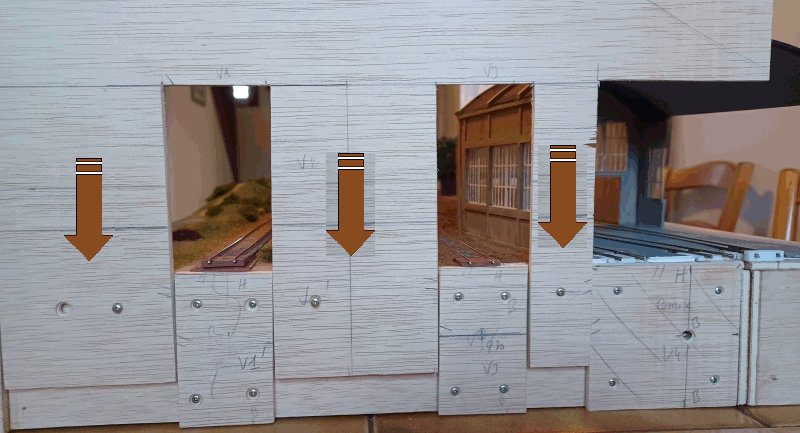

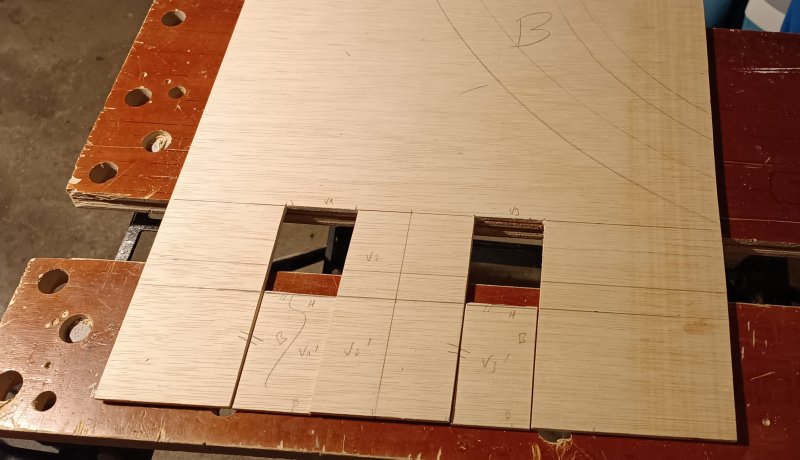

Découpe des ouvertures pour le passage des voies

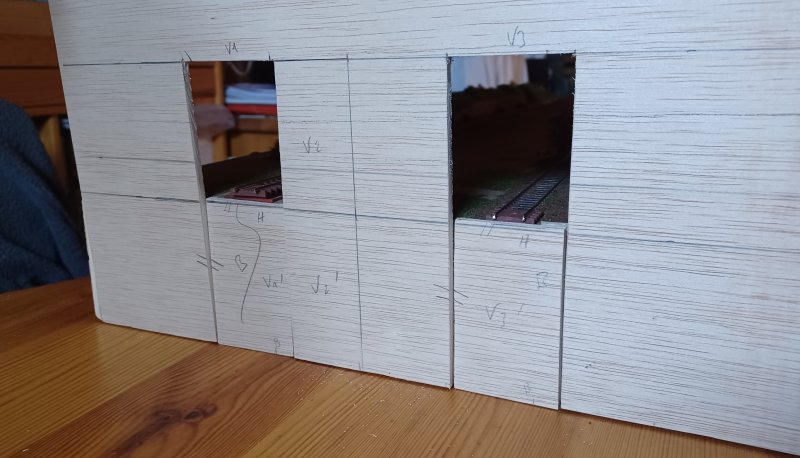

On garde le bas de chaque découpe sur 80mm pour les replacer ensuite sur le bas du module

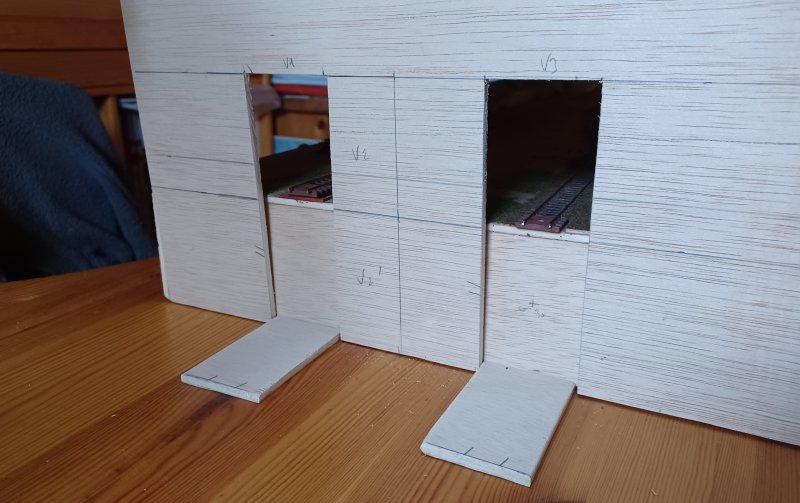

Voici les trois éléments du caisson prêts à être assemblés

On retire l'about qui servait en mode "diorama" ...

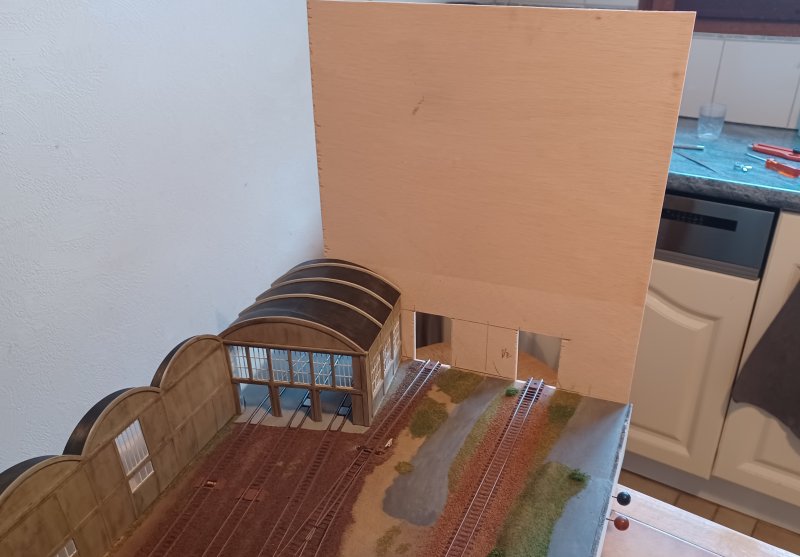

... Et on y met à la place le premier côté du caisson

Les deux éléments sous les voies seront fixés sur le châssis

Les deux planchettes fixées sur le châssis sous les voies servent de guide horizontal et de vérouillage vertical du caisson

En descendant le caisson vers le bas pour sa mise en place, il viendra coulisser entre les planchettes

Le côté du caisson est en place

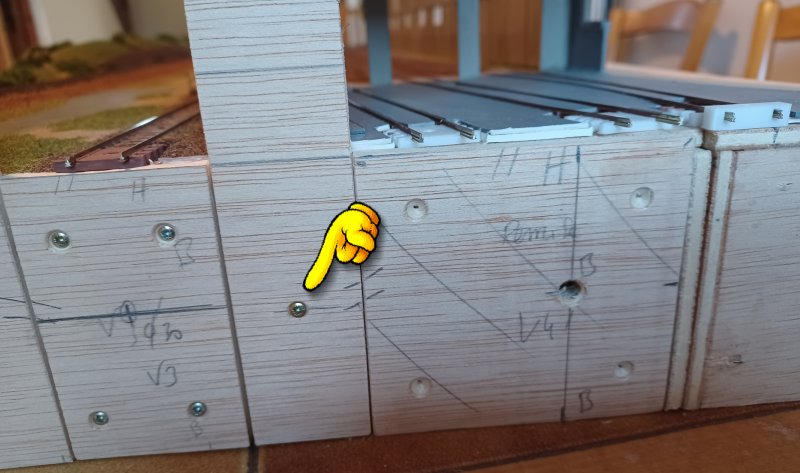

Il est sécurisé en position par des petites vis

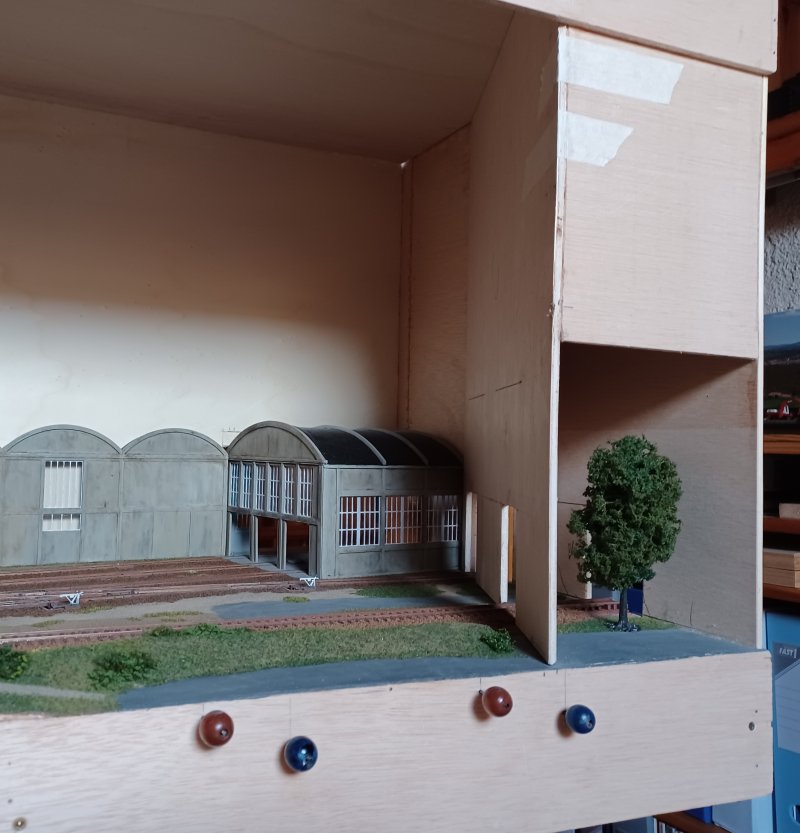

Le côté droit du caisson vu de l'intérieur du module

Le côté gauche sera mis en place exactement de la même façon

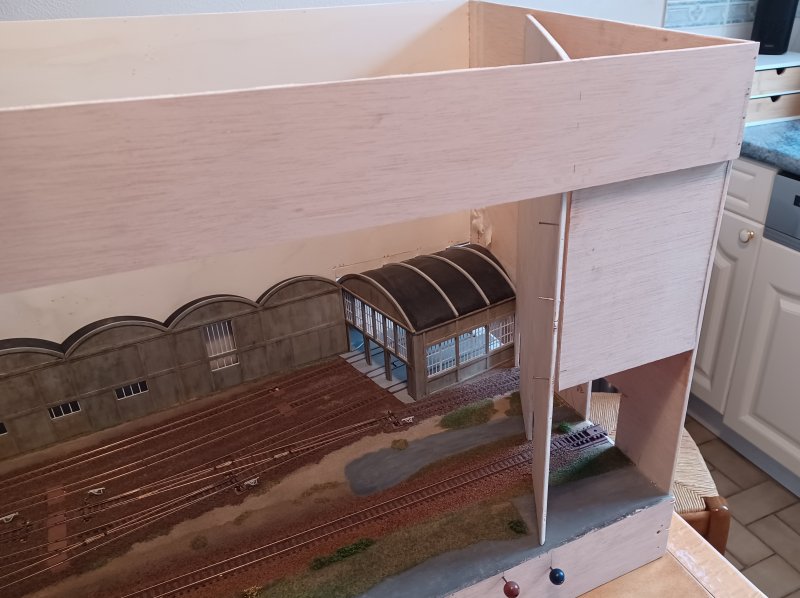

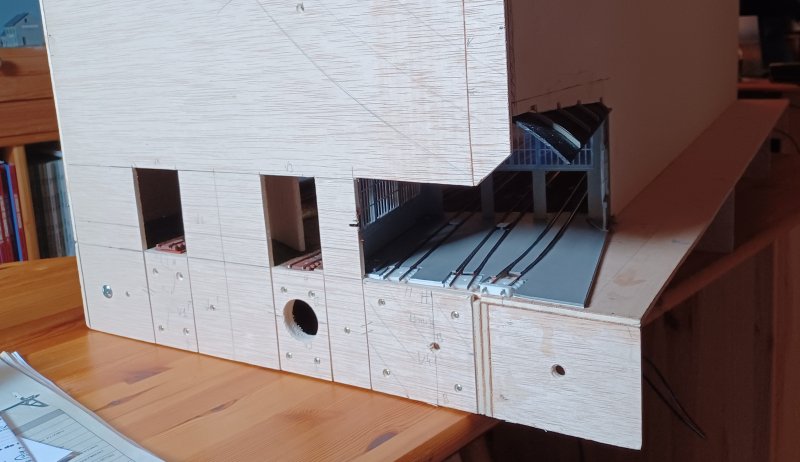

Mise en place de l'espace de transition avec le séparaeur vertical à gauche et le raidisseur en haut

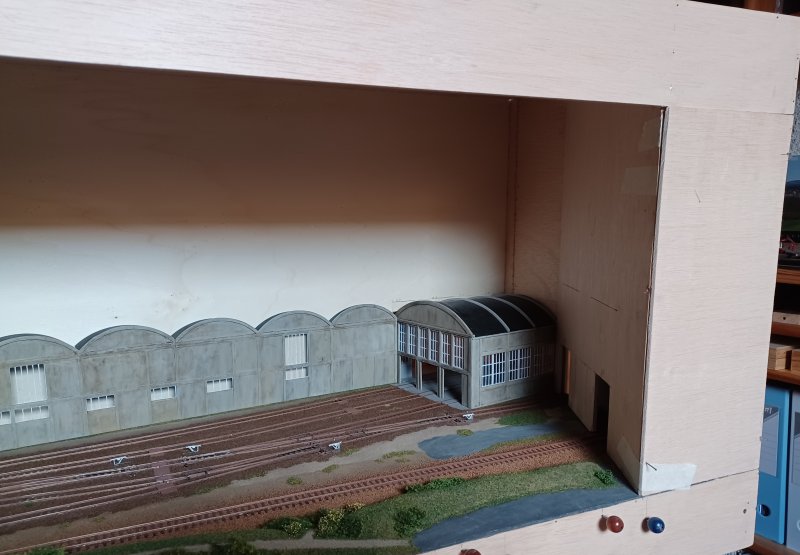

Pour laisser apparent le bâtiment au fond à droite j'ai mis la planche du sépareur en biais

La norme est respectée en face avant avec un espace de transition de 150mm

Ce n'est pas le cas à l'arrière mais c'est la façade qui a de l'importance
On peut toujours s'écarter de la borme pour peu que l'interface soit toujours respectée

Le bandeau d'éclairage de 80mm a lui aussi été posé

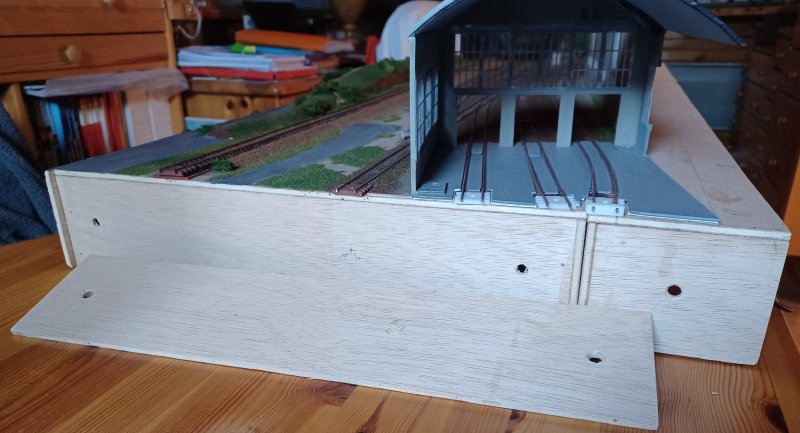

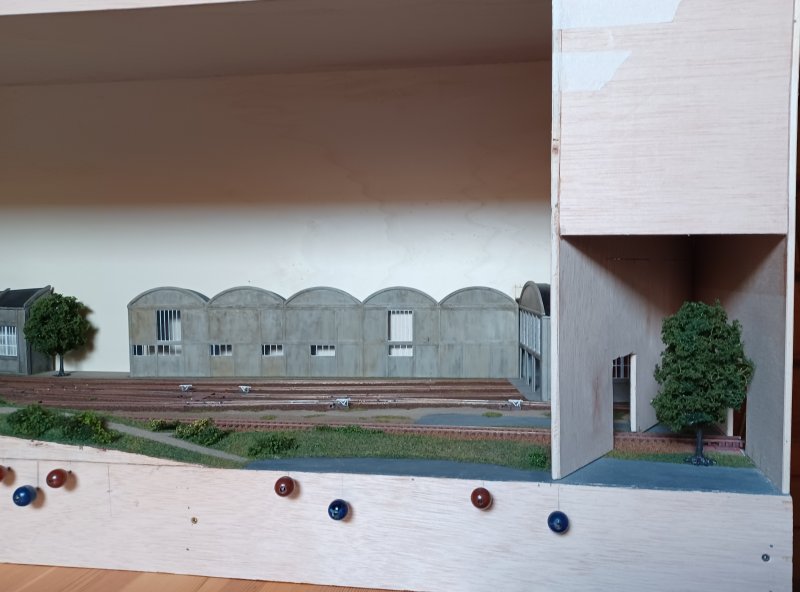

L'espace de transition avec sa planche amovible en face avant

Evidemment, toujours avec mon bâtiment au fond, j'ai complexifié le montage...

J'ai fait un peu de dentelle mais mon caisson sur mesure reste bien conforme à la norme

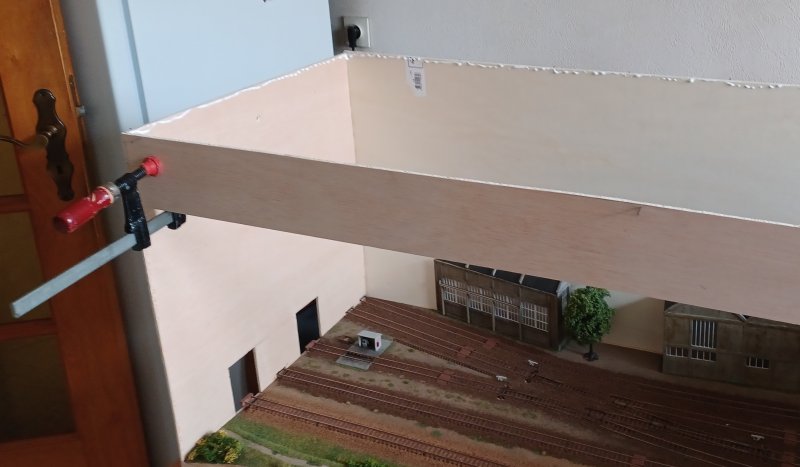

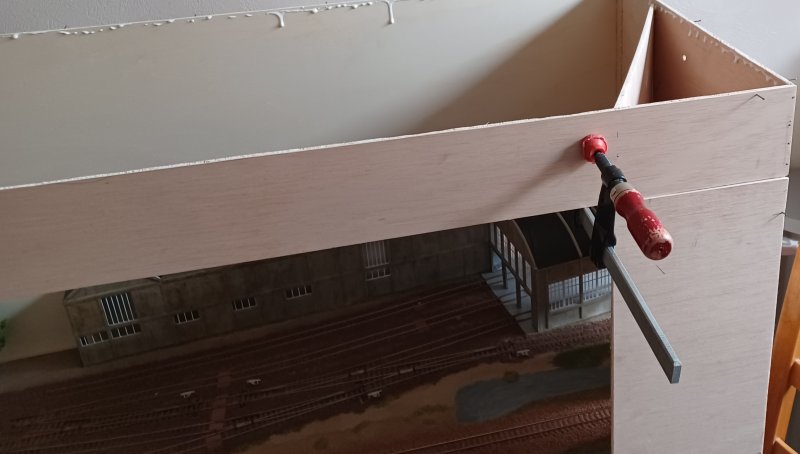

Préparation pour la pose du "plafond" du caisson

Il sera cloué et collé

Bien entendu, les coulures de colle seront essuyées après montage !

Le caisson amovible est terminé

La menuiserie est totalement terminée

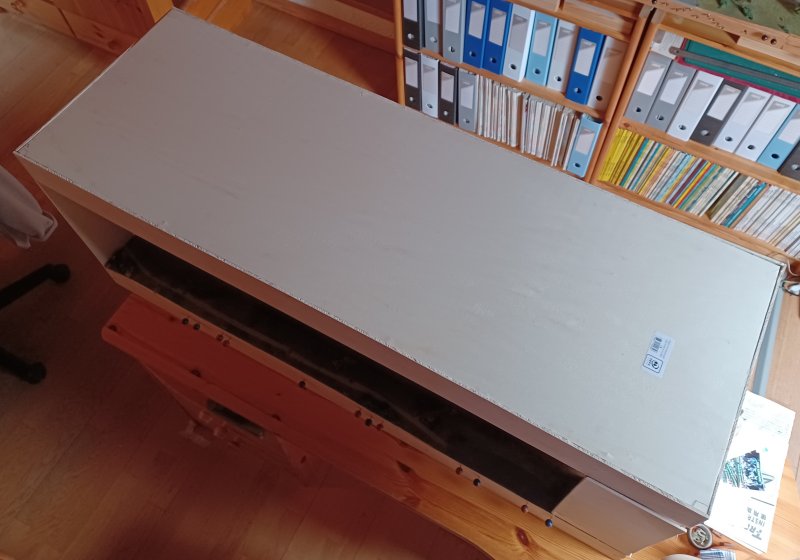

L'ensemble pèse 7,33 Kg (module : 4,13 kg, caisson : 3,2 kg)
Il est donc facilement transportable sans effort pour un adulte

La phase suivante sera la mise en peinture intérieure et extérieure du module

18/09/2025

J'ai mis des supports au dessus de la porte pour pouvoir stocker le module complet avec son caisson

Jusqu'alors j'étais obligé de ranger les deux éléments séparément

23/09/2025

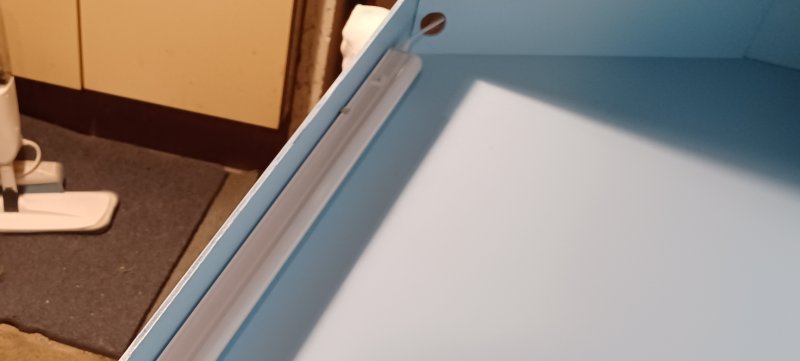

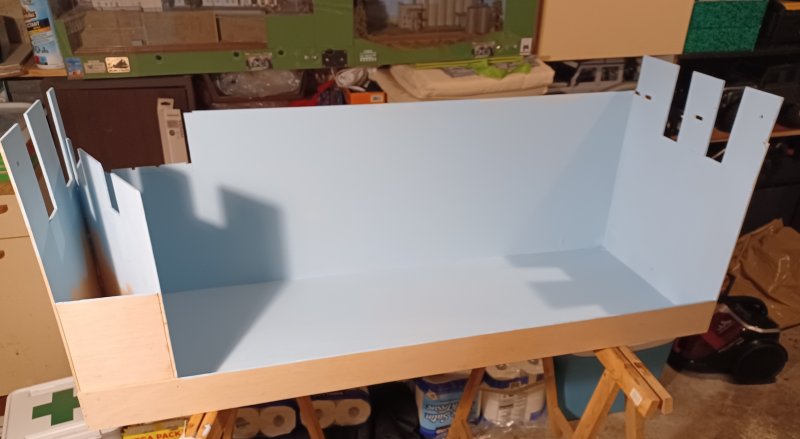

Avant le remontage du caisson sur le châssis, j'ai peints son intérieur en bleu ciel

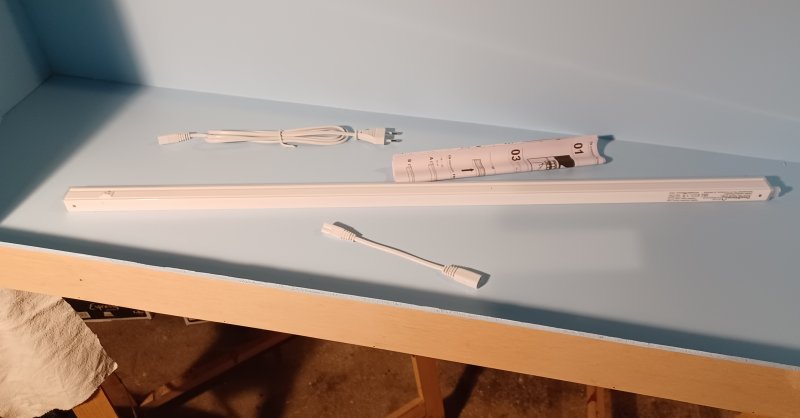

Préparation du kit de l'éclairage avec un tube leds de 90cm de longueur

Deux vis de fixation plus tard, le tube est posé...

25/09/2025

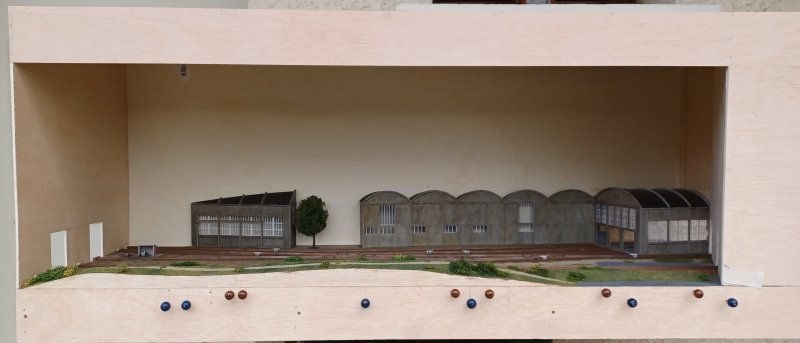

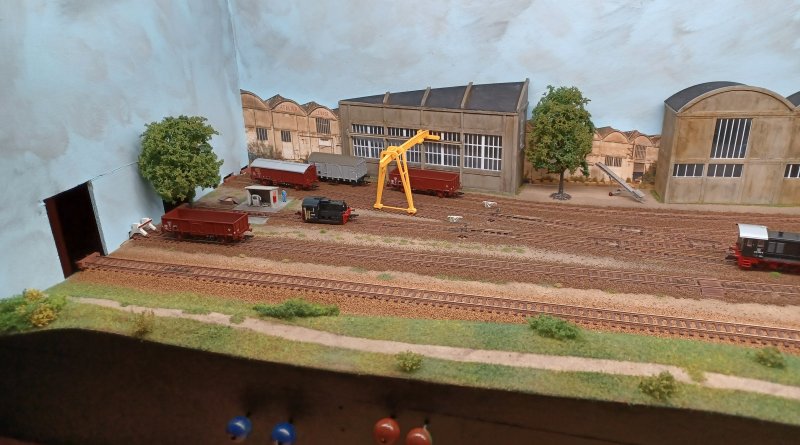

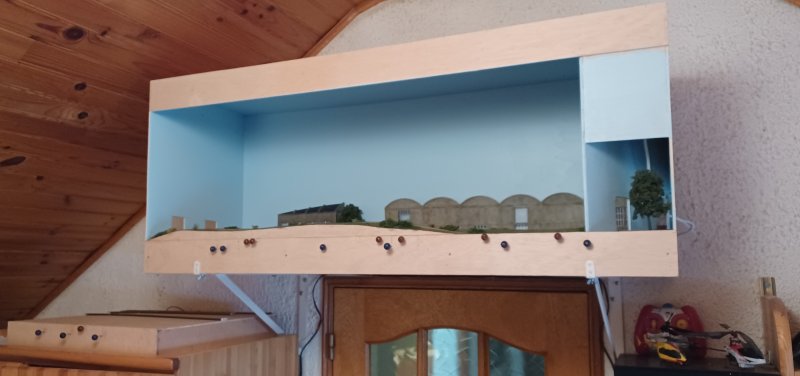

Voilà, le module est monté et l'éclairage est en place

Il me reste à peintre la face avant et l'extérieur du caisson

Quelques photos...

...

Maintenant il va me falloir patiner mon matériel roulant

... Ansi que l'ensemble du décor

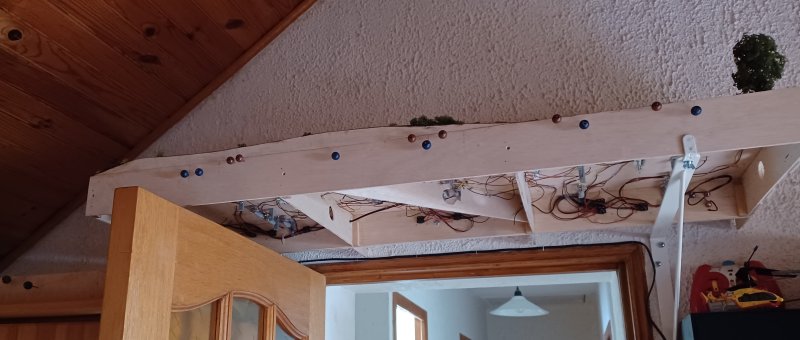

Je peux maintenant entreposer mon module complet et sa coulisse au dessus de la porte du bureau

Le module tout équipé pèse 7,9 kg
Il se transporte donc très facilement par une seule personne

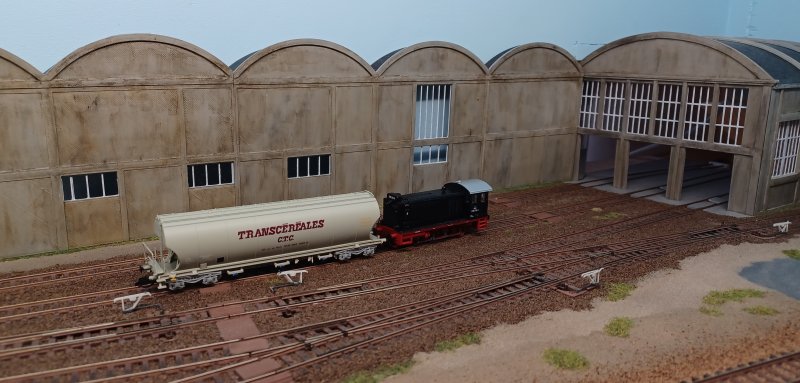

Livraison du wagon citerne Uahs à bogie époque IV à l'échelle TT en marquage Algeco de chez Tillig

19/10/2025

Réalisation en 3D d'un signal lumineux (sémaphore 3 feux)

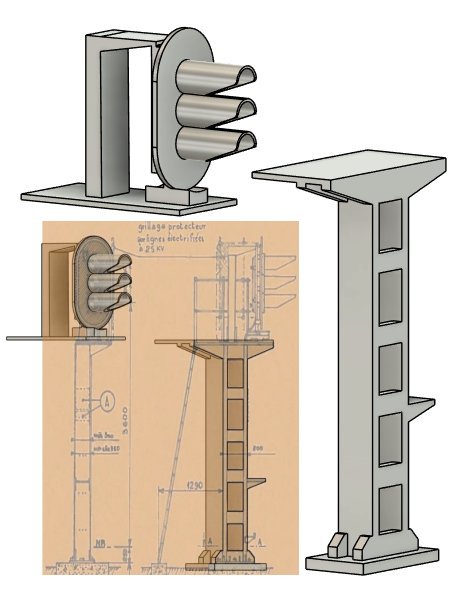

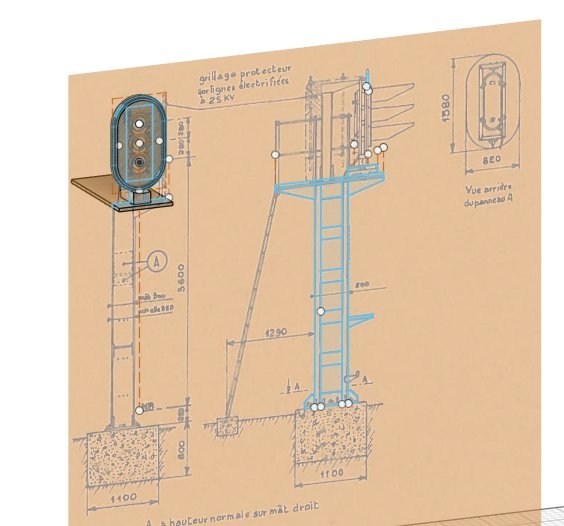

Après quelques heures de dessin le modèle prend forme

07/12/2025

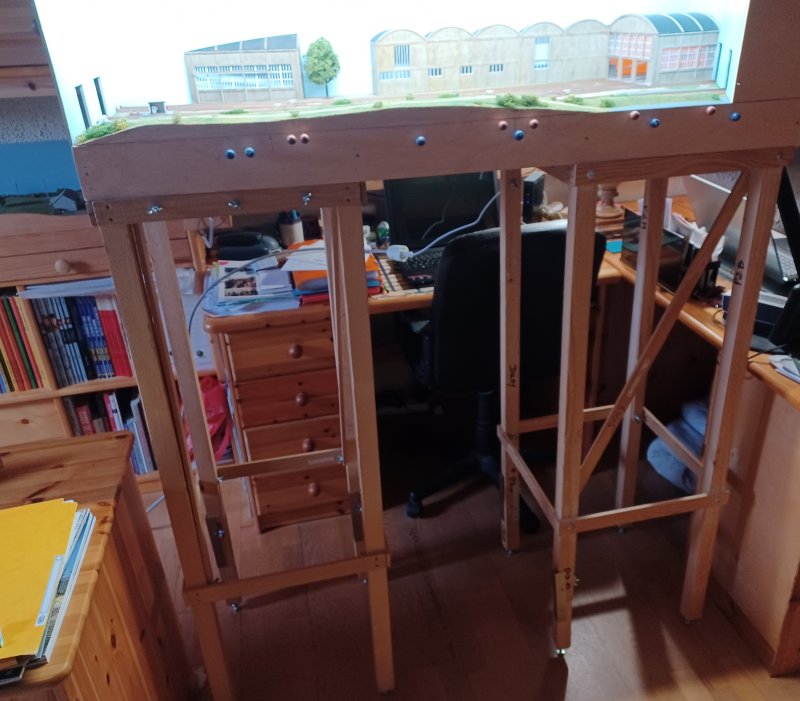

Un petit test avec les pieds pour vérifier la bonne hauteur du module

C'est parfait et validé

08/12/2025

Le prototype du sémaphore est quasiment terminé

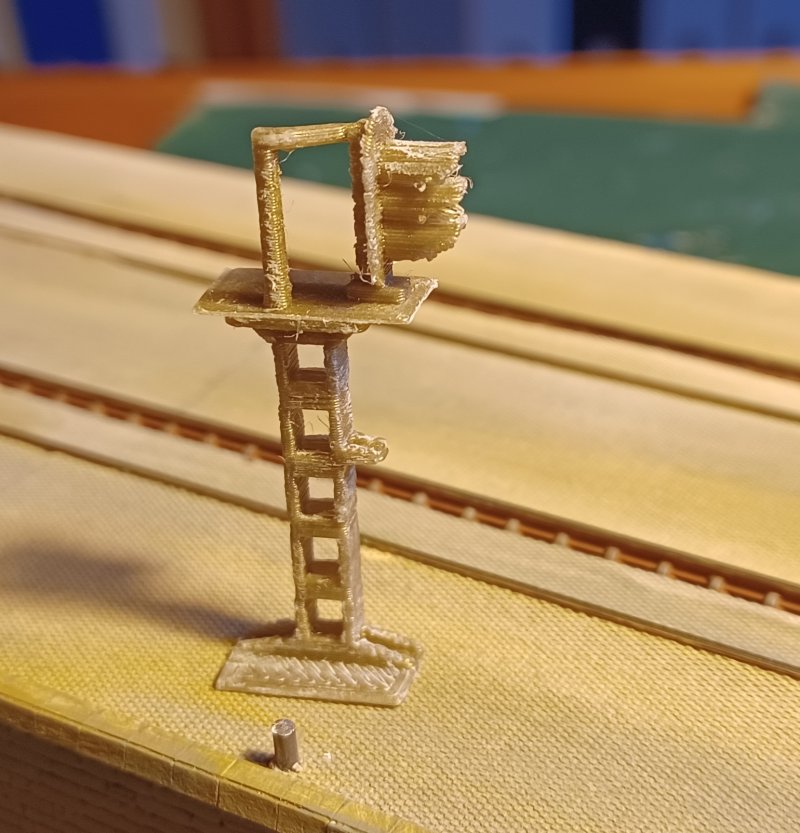

Il est imprimé avec une buse de 0,4mm
Il faudra faire un tirage à 0,2mm ou passer à de la résine pour avoir une définition correcte

09/12/2025

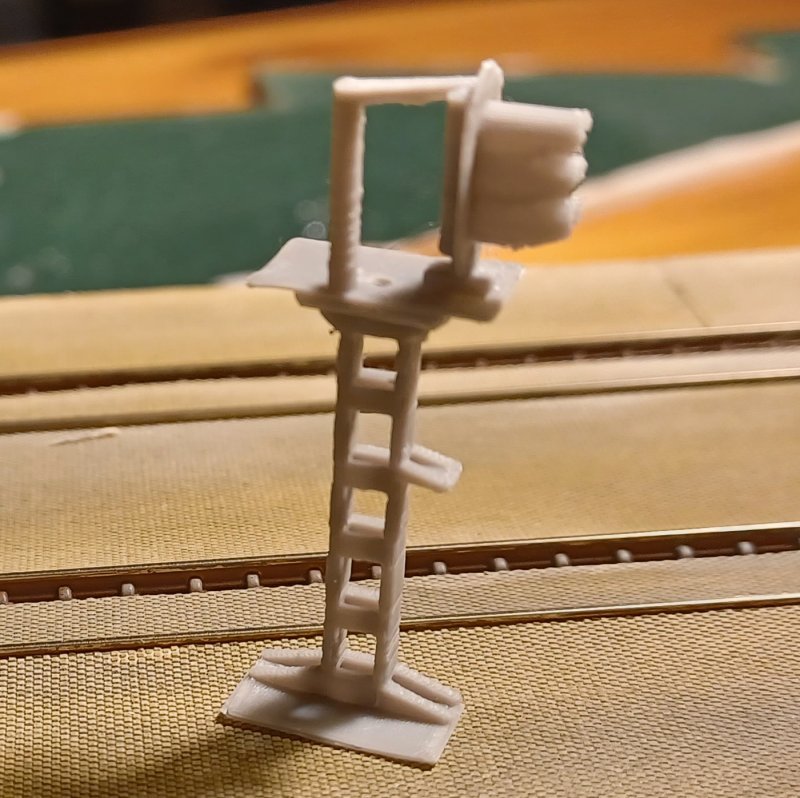

Nouveau tirage avec une buse de 0,2mm

C'est nettement mieux
L'objectif de l'appareil photo est impitoyable, en réalité le rendu est très correct...

11/12/2025

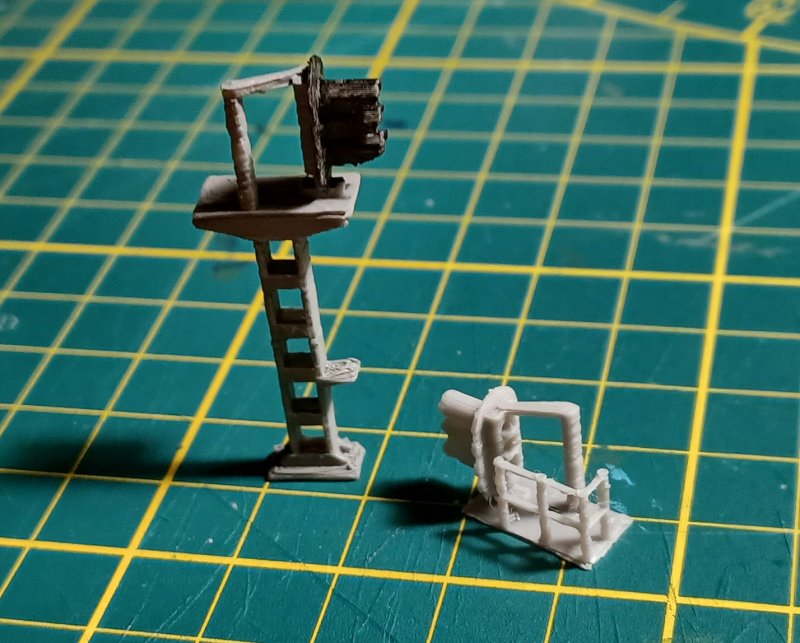

J'ai ajouté des barrières à la nacelle

Je peux imprimer la nacelle complète, ou ajouter des rambardes en métal pour plus de finesse
J'ai prévu les deux cas

13/01/2026

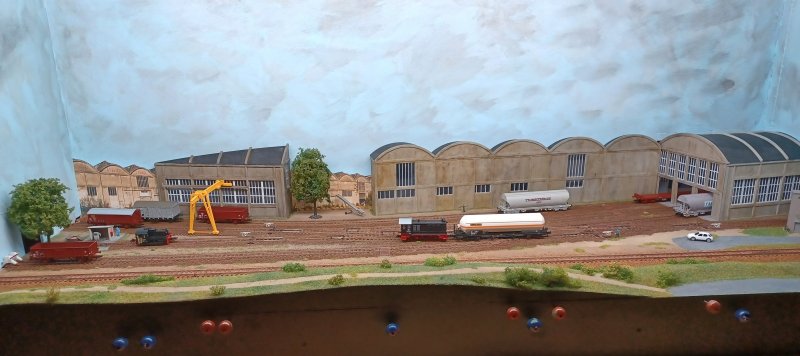

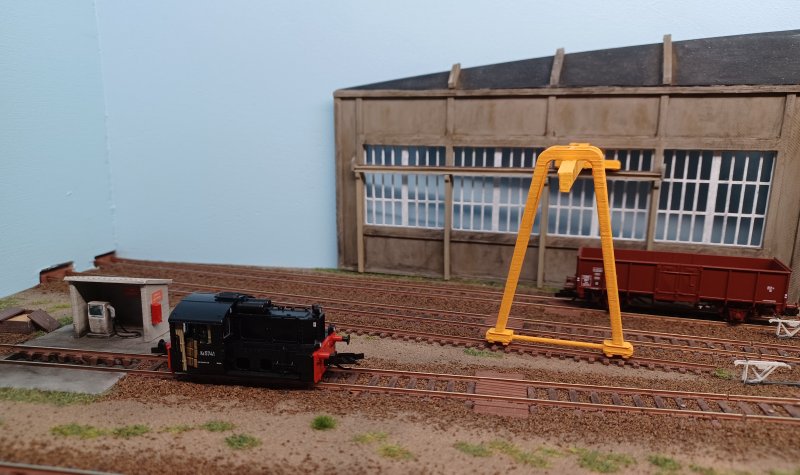

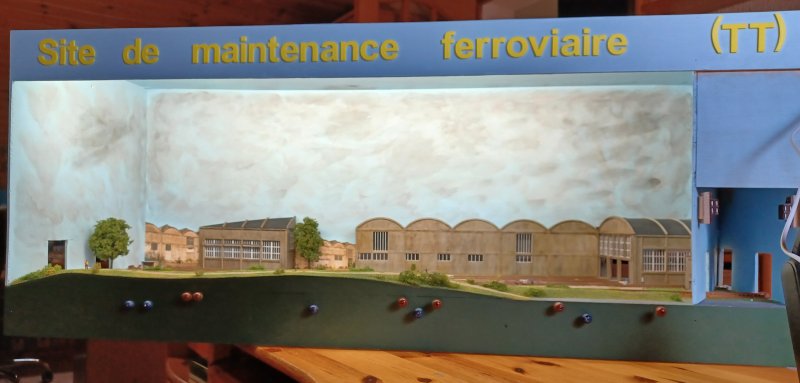

J'ai peint le fond de décor ainsi que l'extérieur du module

Le transformateur EDF est en place et j'ai collé quelques figurines

J'ai encore plusieurs éléments de décor à trouver (essieux, caisses, pièces détachées neuves et usagées, etc.)

Il faut aussi que je mette quelques promeneurs sur le sentier surplombant les voies

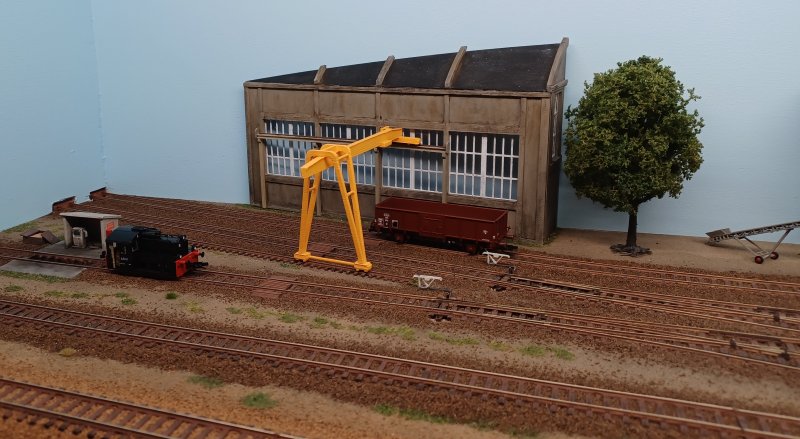

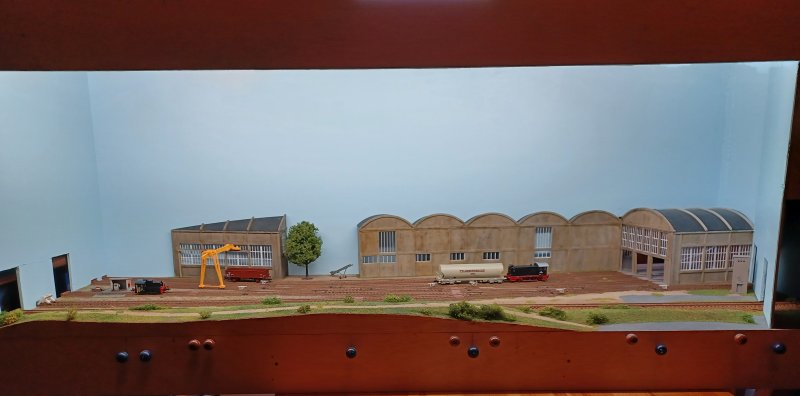

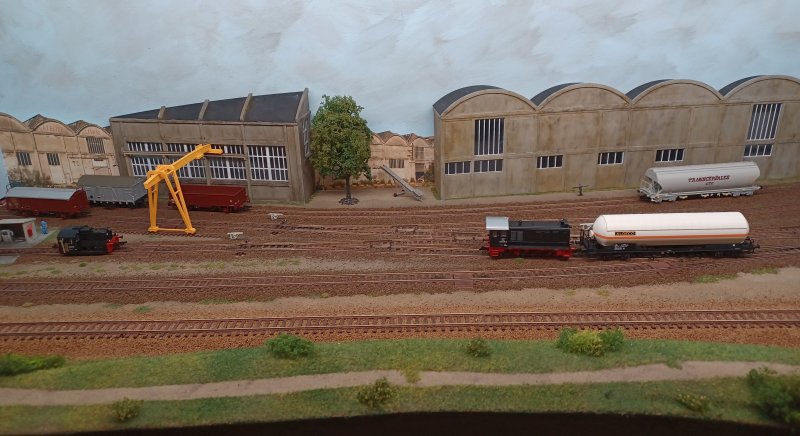

En l'état il est déjà largement présentable en exposition...

Nota : Adobe Flash Player ne fonctionne plus depuis le 12 janvier 2021 (fin de vie)
Cliquez dorénavant uniquement sur le lien ci-dessous pour pouvoir regarder la vidéo depuis Youtube

17 janvier 2026

Voici le 5ème et dernier tutoriel de la réalisation de ce module

La playlist complète est accessible sur ce lien :
https://www.youtube.com/watch?v=gEzgKORLq9A&list=PLGkEC9S328zv3EkuZDS6t4PwyT4SkNH4z

Flash Player doit être installé pour voir la vidéo.

Le player est disponible ici :
https://get.adobe.com/fr/flashplayer/

Pour visualiser directement la vidéo depuis youtube, cliquer sur le lien suivant :
C2MF Nr05. Centre de Maintenance du Matériel Ferroviaire

20/01/2026

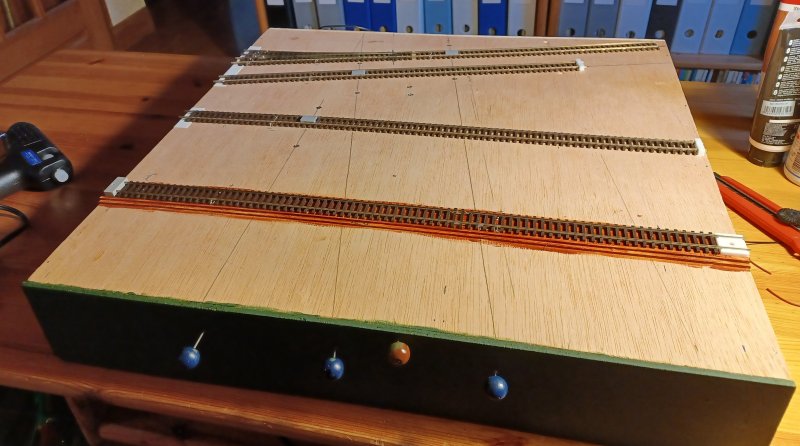

J'ai ajouté la voie de passage sur le devant du module de coulisse pour pouvoir ensuite mettre un va et vient automatique entre la scène et la coulisse

Un autorail serait parfait pour cette animation

J'ai trouvé un plat Ks transport d'essieux chez Busch

J'en ai pris trois
Le premier sera chargé d'essieux neufs (peints en gris)
Le second sera chargé d'essieux usagés (peints en brun rouille)
Le troisième sera vidé, et son contenu sera mis au sol pour figurer une réserve d'essieux neufs et usagés

24/01/2026

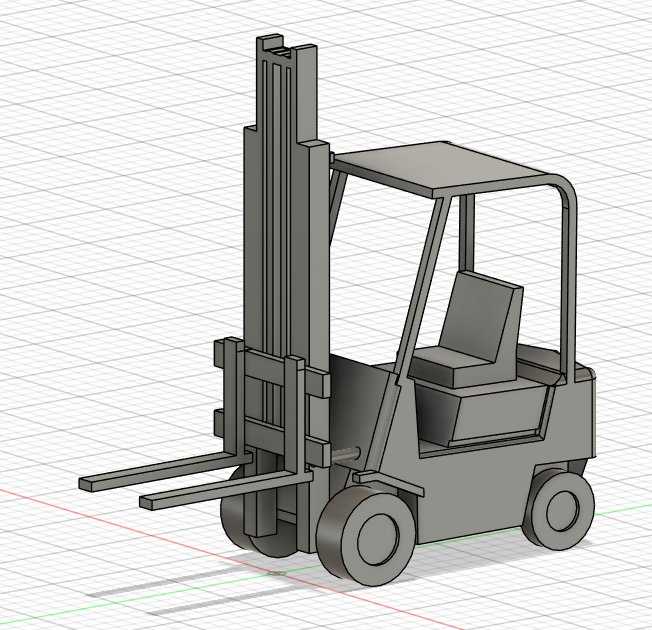

Modélisation d'un chariot élévateur pour transporter, en autres, mes essieux sur le site

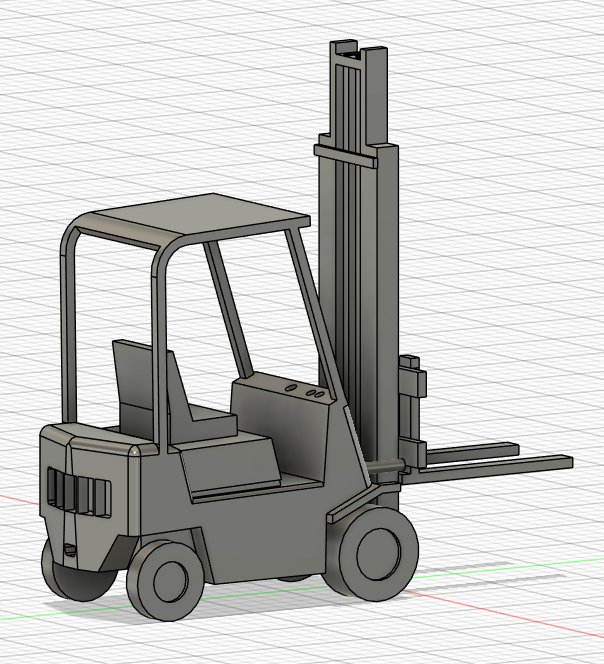

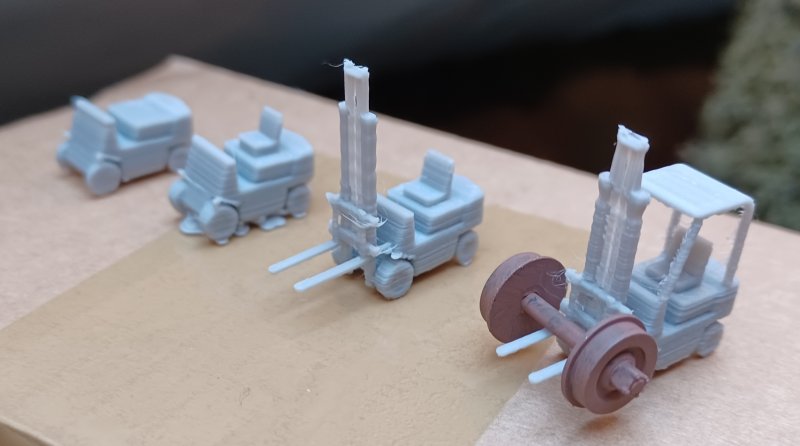

Les différentes étapes de la construction, avec la version finale au premier plan

L'impression est réalisée avec une buse de 0,4mm pour les essais

Le modèle définitif sera imprimé avec une buse de 0,2mm pour plus de détail et de finesse

25/01/2025

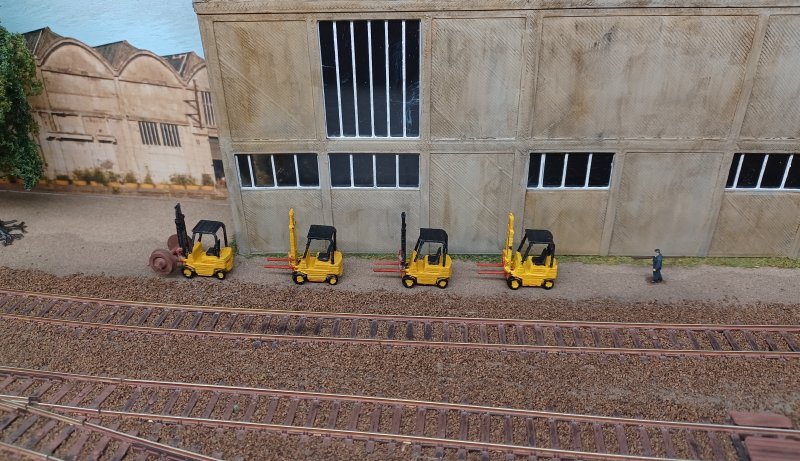

Une petite série de quatre chariots (imprimés en buse de 0,4mm) décorés pour test

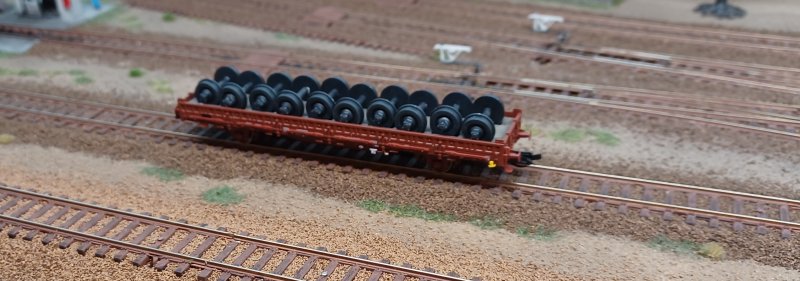

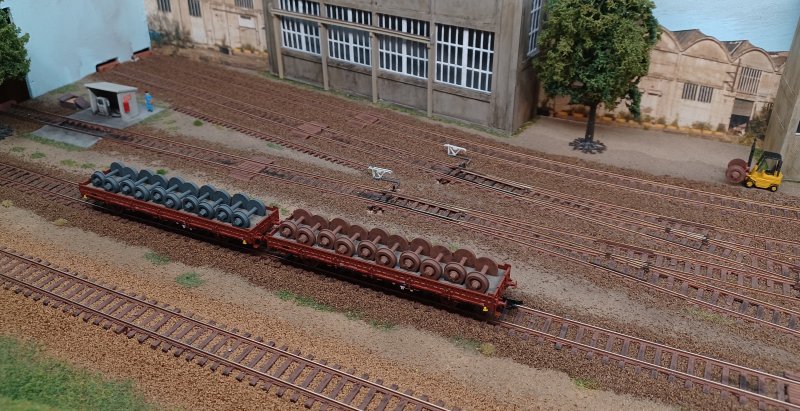

Un wagon avec des essieux neufs pour l'un et usagés pour l'autre

Dans la séance de jeu, le premier entrera dans les ateliers, et le second en ressortira ...

29/01/2025

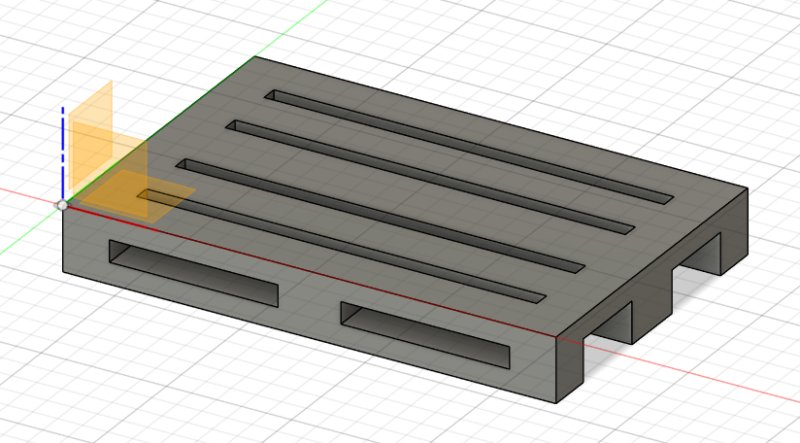

Modélisation d'une palette

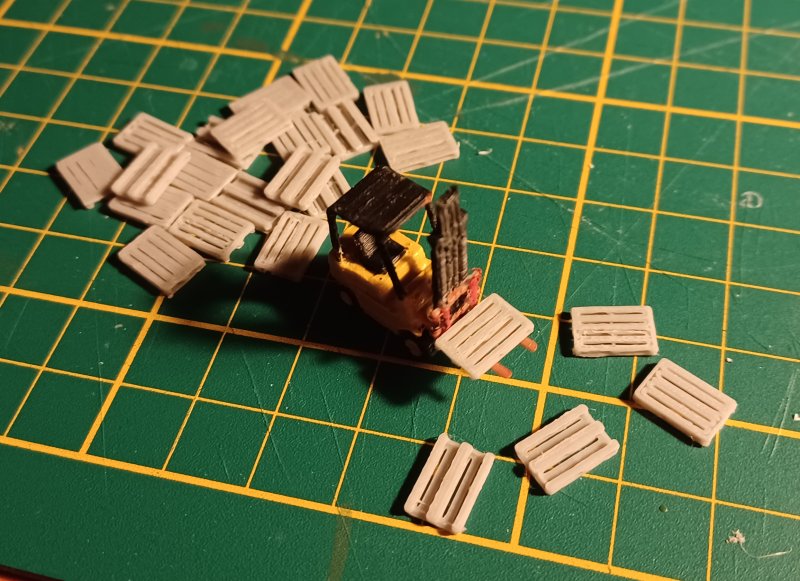

Les palettes en situation avec le chariot élévateur

Reste à les peindre...

03/02/2025

Un premier essai de patine avec des crayons AK

La méthode est réversible, ce qui permer de ne pas prendre de risque sur le modèle

Il reste à réaliser le bas de caisse et les bogies à la peinture à l'huile
"La peinture à l'huille c'est plus difficile, mais c'est bien plus beau que la peinture à l'eau ! "

07/02/2026

Avec l'ajout de quelques éléments de détail, le pont roulant est terminé

11/03/2026

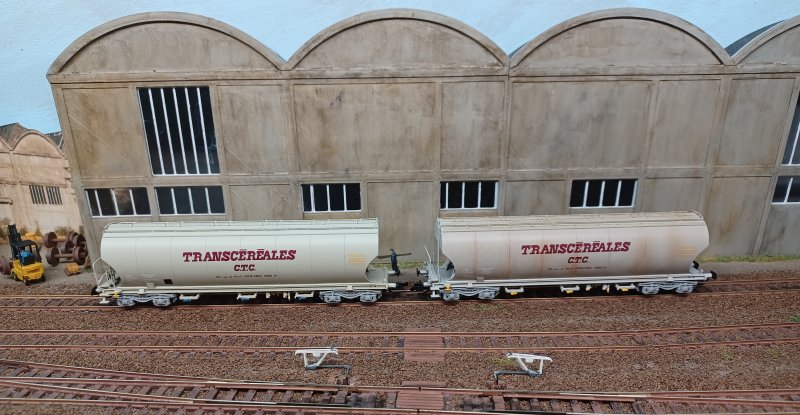

A l'expo de Boissy j'ai découvert qu'on pouvait dételer le matériel TT par un simple aimant !

En effet, dans le système d'attelage en TT, il y a une partie métallique qui peut être mise en mouvement avec un aimant

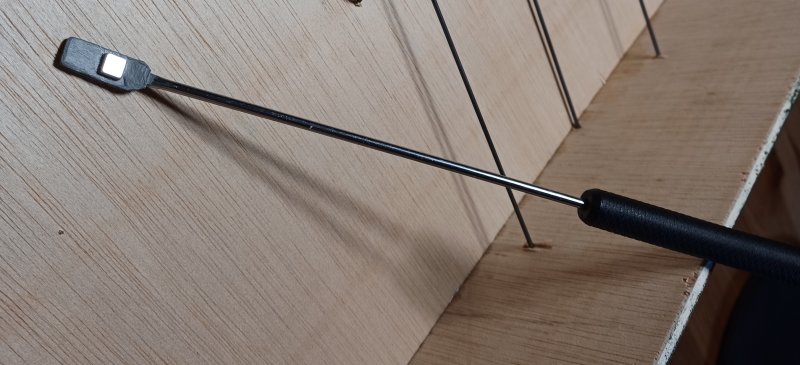

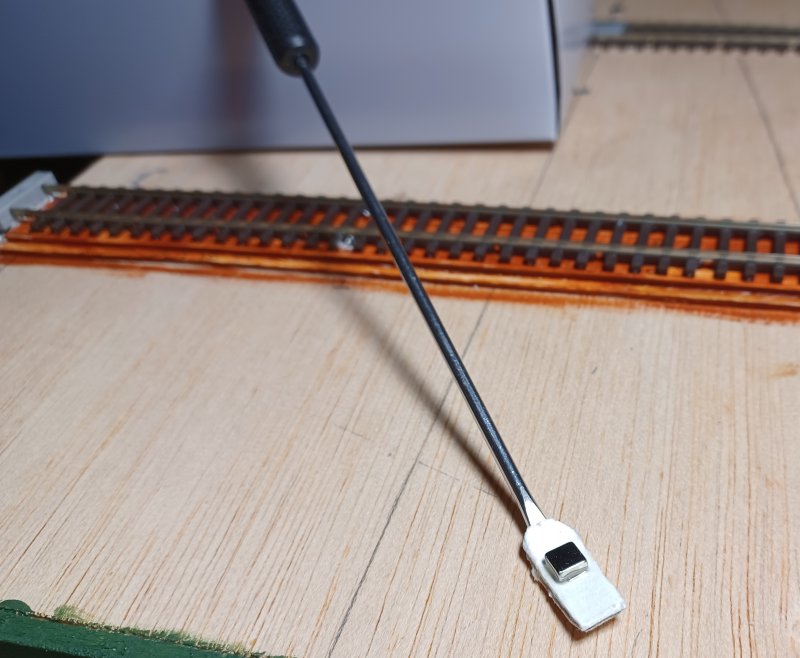

J'ai donc modifié mon dételeur manuel en y ajoutant un petit aimant
Ainsi je peux dételer de façon classique en soulevant l'attelage par le dessous, ou par dessus avec l'aimant

Merci Stéphane V. pour l'info !

Nota : En conséquence, je vais pouvoir supprimer pas mal de dételeurs avec mon système mécanique par tirette

12/03/2026

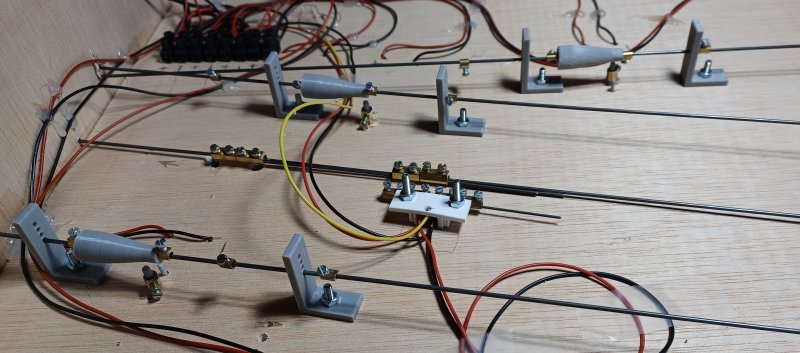

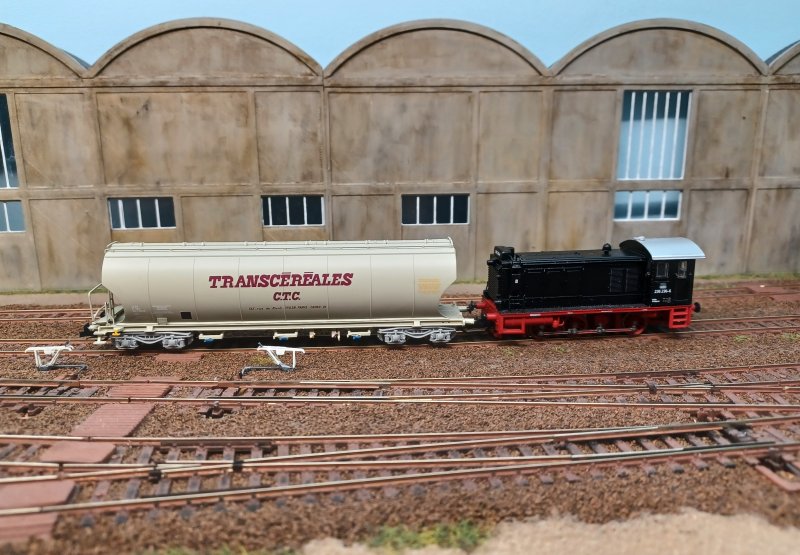

Voici donc le système de dételage à supprimer

Au profit de celui ci !
