Centre de Maintenance du Matériel Ferroviaire (C2MF)

En module SceneTTe
Page précédente
Page précédente

Décembre 2022
Il y a longtemps, j'avais en projet de réaliser un module à l'échelle TT (1/120) car cette échelle intermédiaire entre HO ( 1/87) et N (1/160) est intéressante
Plus petit que le HO et plus détaillé que le N, c'est une échelle qui offre un bon compromis, mais elle n'est pas développée en France. Il y a donc très peu de matériel typiquement français de disponible
Néanmoins, avec l'arrivée de la voie TT fine en code 55 chez le fabricant Peco, je trouve que le moment est bien choisi pour tenter de faire un essai au 1/120
Je reste fidèle au 1/160 et je ne pense pas basculer complètement vers le 1/120, mais présenter un petit réseau TT en expo me tente vraiment bien...

Le risque est limité car je vais me contenter d'un petit module et de sa coulisse pour réaliser cet essai
J'aime les manoeuvres donc je vais privilégier ce mode avec un thème adapté
Il y a peu de matériel français disponible mais le thème choisi permet de s'en affranchir en partie

Le module à construire sera un puzzle ferroviaire d'aiguillages selon le principe édicté par Carl Arendt, et qui représentera un Centre de Maintenance du Matériel Ferroviaire (C2MF)
Sa vocation l'amène bien entendu à entretenir aussi du matériel étranger, et voilà pourquoi le manque de matériel français ne va pas vraiment poser de problème !
Je pourrais avoir du matériel patiné pour l'entrée dans les ateliers, et du matériel neuf pour celui qui en sort

Le diorama sera basé sur le concept du module SceneTTe en Show Case, et pourra éventuellement évoluer ensuite vers un réseau puisque le principe le permet (déclinaison du module SceNic en N vers le TT)

Après ce petit préambule, si le TT vous TenTe, on va démarrer concrètement le projet....

25/12/2022

Voici le plan v1 du module qui sera utilisé en diorama avec une coulisse à droite dans un premier temps

La dimension du module est de 1200 x 500mm, avec une coulisse constituée d'un plateau coulissant de 600mm

Les deux voies en haut sont les voies de retour (pour une utilisation en réseau)
Les deux voies du bas sont les voies de passage (pour une utilisation en réseau)

Au centre, à 250mm, on a une voie de faisceau qui peut continuer sur le module suivant (conformément à la norme)

A gauche, le bâtiment pour la maintenance du matériel remorqué
A droite, celui du matériel moteur

Le jeu consiste à réceptionner les wagons sur le site et à les dispatcher dans les deux bâtiments
Il faut aussi récupérer le matériel réparé pour le renvoyer sur son site d'origine

30/12/2022

La voie est commandée ainsi qu'un locotracteur "francisable " et deux wagons SNCF pour faire les premiers essais

Janvier 2023
10/01/2023

En attendant l'arrivée des voies, je démarre la menuiserie (Voir le document complet de la norme)
Mon module de 1200mm sera en show case et je le construis selon la formule modulaire :
- Un socle (module de base)
- Un retour arrière
- Un caisson

Je commence par la structure du socle avec :
   2 planches (L & N) 75x390 (côtés)
   2 planches 75x390 (couples de renfort de structure)
   1 planches 50xlongueur nécessaire (couple raidisseur de structure en diagonale)
   1 planche (D) 75x1200 (face arrière)
   1 planche (G) 80x1200 (face avant)
   2 planches (S & T) Abouts provisoires en attendant la réalisation du caisson


La planche (J) 395x1190 (plateau de la scène) n'est pas encore découpée


11/01/2023

Les petits tasseaux de 10x10 sont collés et cloués (clous de 1x16mm) sur les extrémités et les renforts

Les renforts du centre ont le passage de câbles déjà percé
Pour les extrémités, ce fera fait ensuite avec soit les abouts, soit le caison (ou les deux !)

Le cadre est assemblé avec de la colle à bois et des clous de 1x16mm

Les points de fixation sont ensuite renforcés sur les tasseaux par une vis de 2,5x16mm

Pour avoir la bonne épaisseur de bois aux extrémités et ne pas se tromper au montage, les abouts sont mis en place de chaque côté lors de l'assemblage.
Ils sont retirés ensuite pour éviter qu'ils soient collés pendant le séchage du socle !

Voir le schéma du socle

Il faut renforcer la structure du socle avec des couples de renfort tous les 300 à 400mm

Sur ce module de 1200mm, il y a deux renforts distants de 400mm

Pour éviter la torsion de la structure il faut aussi ajouter un couple raidisseur en diagonale

Ainsi équipé le socle est indéformable, léger et robuste

Voir le schéma de la structure du socle

12/01/2023

Les éléments constituant la plate-forme de retour arrière

- 1 planche  (M) Plate-forme de 1200x100 mm
- 2 planches (O) et (P) Extrémités de 95x75 mm
- 2 planches Renfort de structure de 95x75 mm
- 1 planche fond de la plate-forme de 1200x75 mm

Les éléments sont collés et cloués (clous de 1x16mm)

Le plateau de retour arrière après assemblage

Cette plate-forme supportera deux voies

Le socle de 1200x400mm et le retour arrière de 1200x100mm

Assemblés par des vis de 5x30mm avec des écrous papillon, les deux sous ensembles forment :
- soit un module standard de 1200x500mm compatible à 100% de la norme FKTT, Fremo, etc.
- soit un module sceneTTe de 1200x500mm avec une scène de 1200x400mm, et un retour arrière de 1200x100mm

12/01/2023
Ma voie Peco au code 55 ainsi que mes aiguilles sont arrivées

C'est superbe !

13/01/2023

La fin de la menuiserie avec la fixation du support des voies de retour arrière avec le socle principale du module

A noter que le fait d’ajouter un retour amovible donne également plus de rigidité et de robustesse à la structure puisqu’on double l’épaisseur du bois au point de jonction des deux sous-ensembles (5+5mm) tout en conservant la légèreté du module complet

Le module complet et assemblé pèse 2370 grammes (1820g pour le socle et 550g pour le retour arrière)

Le retour arrière est fixé par trois vis et écrous "papillon" de 5mm
- une au centre
- une de chaque côté à 120mm des bords du module
Les trous sont percés à un diamètre de 6mm et à 40mm du bas du socle

Les trous pour l'interface du bus de traction sont percés à 4mm pour les câbles mâles

14/01/2023

J'ai réalisé mon plan avec des aiguilles Tillig (pas encore de Peco TT code 55 en bibliothèque)
Evidemment les angles de deviation et le gabarit sont différents entre les deux marques, et le moment venu la pratique ne colle plus avec la théorie !

Je ne suis pas trop surpris car je m'en doutais un peu, mais il me faut néanmoins revoir mon plan si je veux revenir à mon schéma de base pour l'exploitation
De plus toutes les voies sont trop parallèles, ça ne me plait pas trop...

J'ai donc revu mon plan en utilisant des aiguilles medium en N dont l'angle de déviation est de 10°, ce qui est proche de celui en TT fixé à 11,25°

Sans tenir compte de l'échelle de réduction on sera plus près de la réalité qu'avec le plan précédent

Voici la v2 du plan (en N) dont le schéma théorique d'exploitation reste globalement le même que la v1
Toutes les voies ne sont plus parallèles

On revient au concret, et sans trop de surprise ça marche beaucoup mieux !

J'ai une aiguille à droite en plus que sur le plan d'origine, et j'avais oublié une aiguille à gauche dans ma commande
Je vais donc les commander mais ce n'est pas bloquant pour commencer la pose de la voie

Ce nouveau plan de voie est validé et je le préfère de beaucoup à celui de la v1

A propos des possibilitées de jeux
On peut imaginer une voie normale secondaire avec un atelier de maintenance du genre CFTA, ce qui permet plus de liberté
On peut changer les bâtiments pour avoir une architecture différente et figurer un pays différent . Ceci permet d’avoir des collections différentes (allemand, britannique, français, etc.)

On peut ajouter un avant plan amovible pour ne pas avoir les voies de passage parallèles au bord du module

Avec le module seul, on peut considérer la voie principale avec l’aiguille comme faisceau d’arrivée. L’autre voie figurant la voie unique de passage
Le train arrive de la gauche, sur la voie principale, et va vers la coulisse (on imagine que l’aiguille d’entrée sur le site est située vers la droite en coulisse)
Le train refoule vers le faisceau d’arrivée (voie de passage et/ou directement sur le « vrai » site)

On ne pourra pas procéder ainsi sur le module connecté en réseau, mais dans ce cas on allongera le « vrai » faisceau (voie d’EP) sur le site avec le module suivant comme prévu dans la norme

15/01/2023

Bonheur !
Arnold annonce des céréaliers faces bombées et faces planes au 1/120 pour l'automne 2023

J'ai raison de croire dans le TT...

16/01/2023

Le matériel roulant est arrivé
C'est du Baud, non du beau !

La 030-DB6 en N devant, la 236 236 6 DB en TT derrière !

La machine DB devrait être francisable en 030 DB6 SNCF

23/01/2023

Les deux systèmes de voies, Peco (à gauche), et Tillig (à droite) sont compatibles

L'épaisseur des traverses et la hauteur au niveau du champignon du rail sont identiques
Comme en N avec le code 55, le rail de la voie TT Peco est moulé plus bas dans la traverse
La voie parait effectivement plus fine mais c'et du faux code 55. En réalité c'est du code 83 (comme Tillig)

Si les voies Tillig et Peco sont compatibles, ce n'est pas le cas des éclisses

Il est impossible de joindre les coupons de rail des deux fabricants, que ce soit avec les éclisses Peco ou avec celles de Tillig
On a donc un problème de fond pour faire cohabiter les deux systèmes...

30/01/2023

J'ai replacé mes aiguilles pour bien vérifier que les renforts de structure du socle ne gêneront pas les commandes d'aiguilles en dessous

C'est OK, tout va bien

J'ai numérisé mon locotracteur BR 236

Voir le tutoriel

30/01/2024

Un an jour pour jour que je n'ai pas fait avancer le projet...
J'ai un nouveau module à faire en N, je vais voir si je ne peux pas mener de front la pose des voies pour chacun

Par rapport au plan initial, je vais aussi essayer d'intégrer dès le départ au moins une raquette de retour
Cela optimisera la surface occupée et augmentera les possibilités de jeu

Dans un second temps une deuxième raquette remplacera la coulisse pour en faire un premier réseau bouclé qui ne demandera qu'à s'étendre par l'ajout de modules complémentaires

Bon, ça c'est la théorie...

03/02/2024

Réalisation d'éclisse 3D pour la jonction des voies aux interfaces

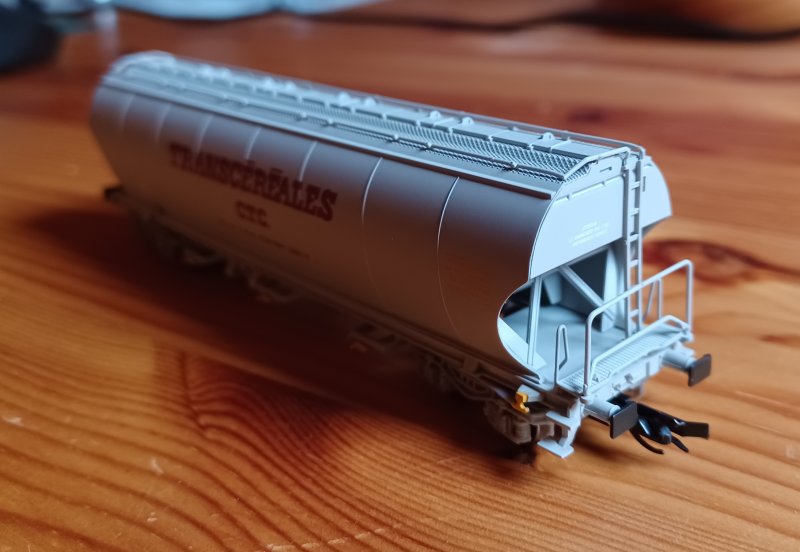

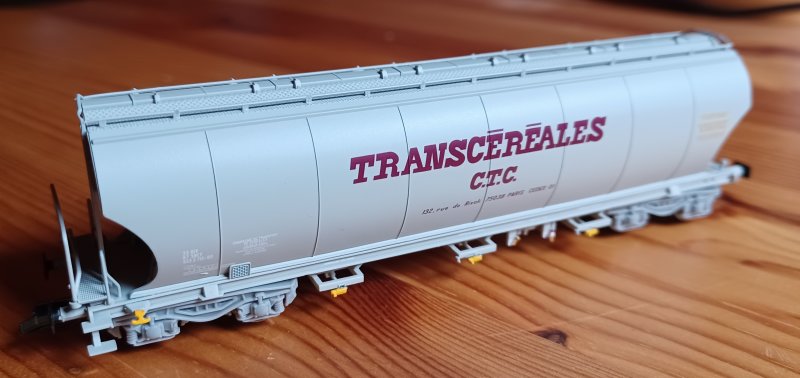

La première série des céréaliers à bogies Arnold en TT sont sortis

Ils sont très bien détaillés. Un beau modèle

04/02/2024

J'ai revu ma copie pour le plan de voie qui était trop chargé par rapport à la surface disponible

L'établissement sera de moindre importance et le raccordement de l'EP se fera ultérieurement sur un second module

Pour le moment j'en reviens au projet de départ avec un module et une coulisse

06/02/2024

J'ai reçu mes interrupteurs avec une couse de 2mm, je peux donc maintenant démarrer la pose de la voie en commençant par l'aiguille de gauche

En solution alternative pour boucler le réseau sans prendre trop de place, je me suis inspiré du système T-Trak
Ainsi le module de boucle fait quasiment la même dimension qu'un module normal ce qui réduit considérablement la taille qu'occuperait une raquette

On ne peut pas dans ce cas utiliser les voies de retours arrière mais on peut néanmoins boucler le réseau par les voies de devant
Avec quatre modules on peut déjà faire un beau petit réseau

11/02/2024

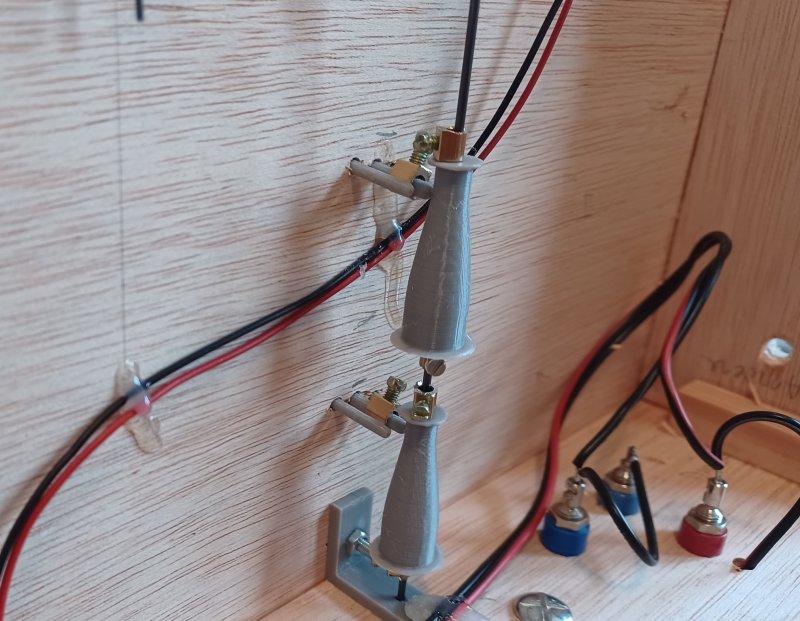

Chaque aiguille est protégée pour éviter les court-circuits si elle est mal déviée

C'est un plus long à câbler et il ne faut pas se mélanger dans les fils mais ensuite en exploitation c'est très fiable

Je réorganiserai proprement la dispositions des fils à la fin du câblage...

12/02/2023

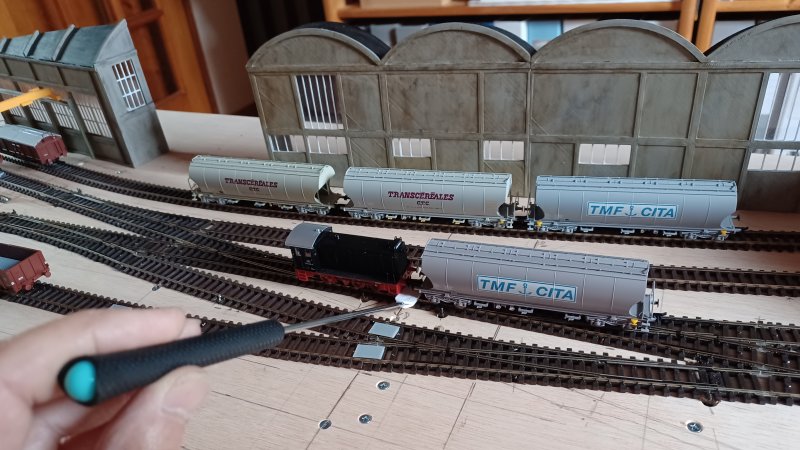

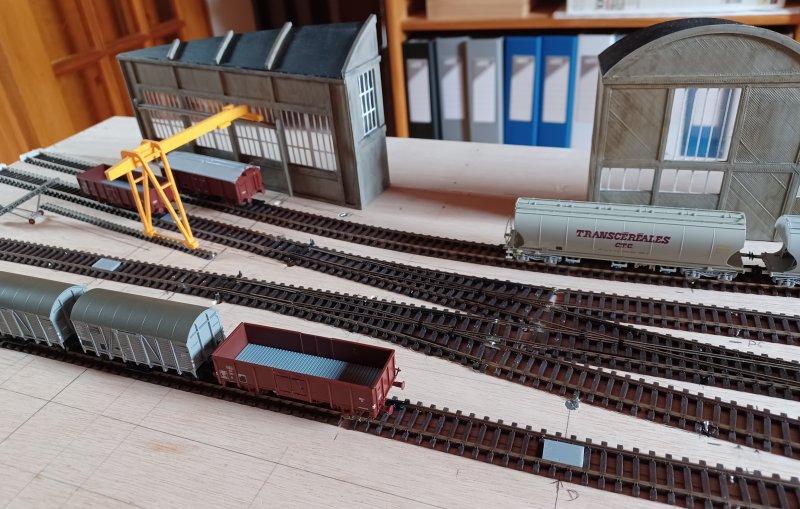

Premier essai d'exploitation pour valider fonctionnellement l'ensemble

Le convoi arrive sur la voie d'arrivée/départ de l'EP par refoulement

Les wagons sont dispatchés un à un vers les ateliers

On tire et on refoule à plusieurs reprises pour placer le wagon correctement vers les bâtiments

Il faut environ 25 minutes pour ventiler tous les wagons vers les ateliers

Entrée du wagon sur l'une des deux voies de l'atelier

Les wagons à réparer seront échangés en coulisse par des wagons neufs, et le locotracteur viendra les chercher pour reformer la rame de départ sur le faisceau

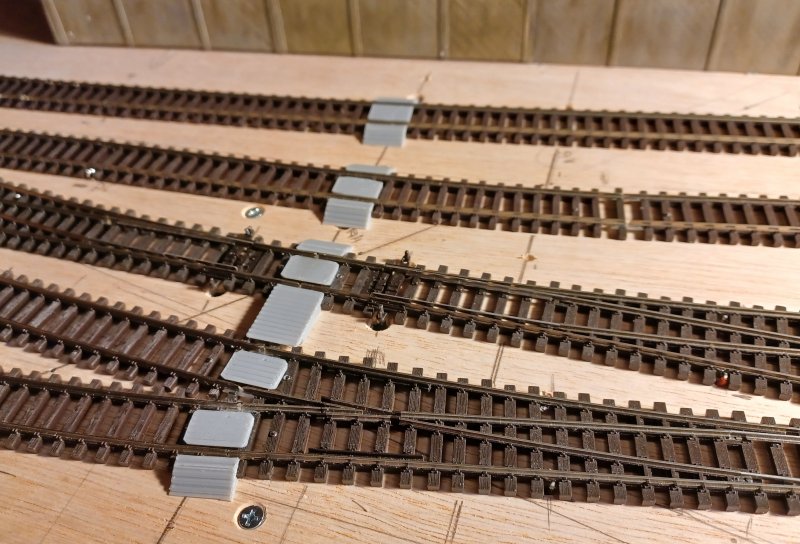

J'ai réalisé de nouvelle éclisses de jonction entre les modules, cette fois avec des traverses

On peut aussi ajouter un embout de protection des voies aux extrémités pour les protéger pendant le transport

18/02/2024

Voici le plan de voie avec le module seul et sa coulisse
Sur la coulisse, j'ai supprimé l'option à plusieurs voies sur un plateau coulissant au profit d'un demi module de 500x600mm avec la voie en courbe pour un futur réseau bouclé

Voici le plan de voie envisagé pour un réseau minimum bouclé composé de quatre modules

Les voies des modules utilisés pour chaque demi-boucle ne seront pas visibles
Les sections de voies en vert sont destinés à échanger le matériel roulant en coulisse

Le réseau peut s'étendre en longueur par l'ajout de modules droits au centre

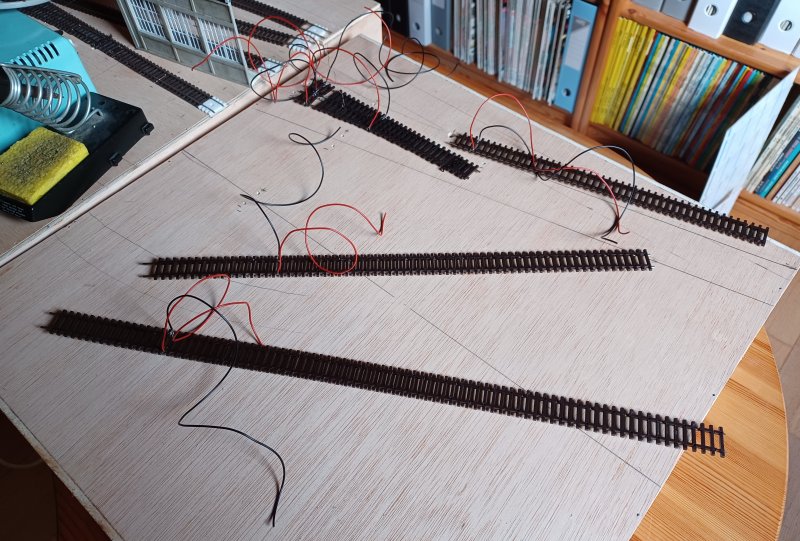

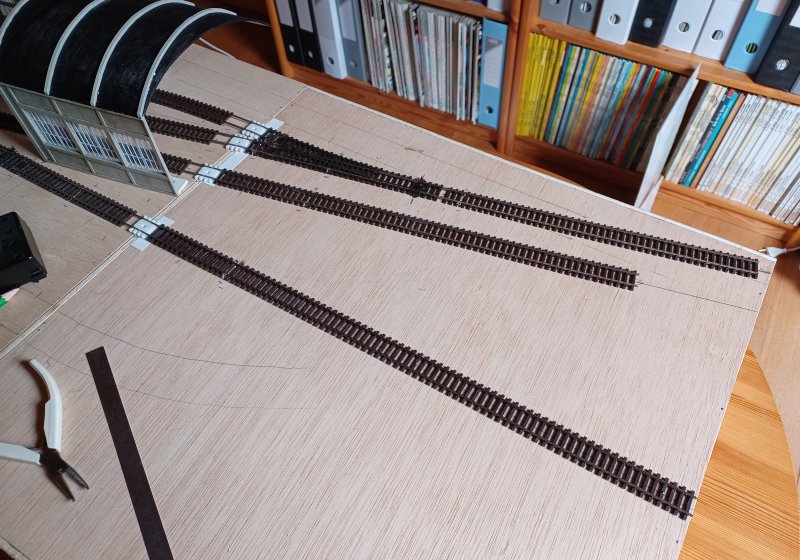

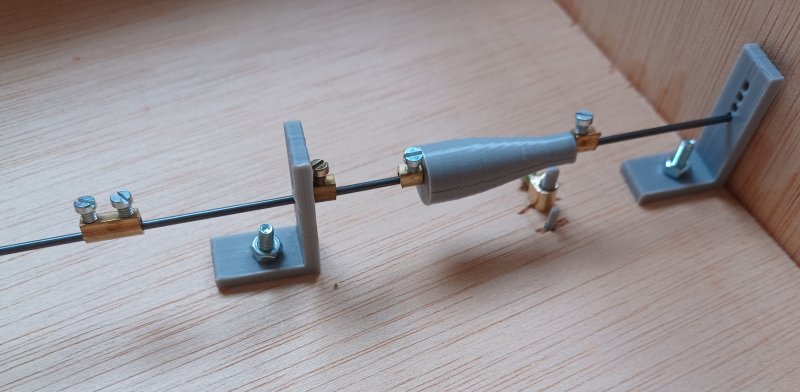

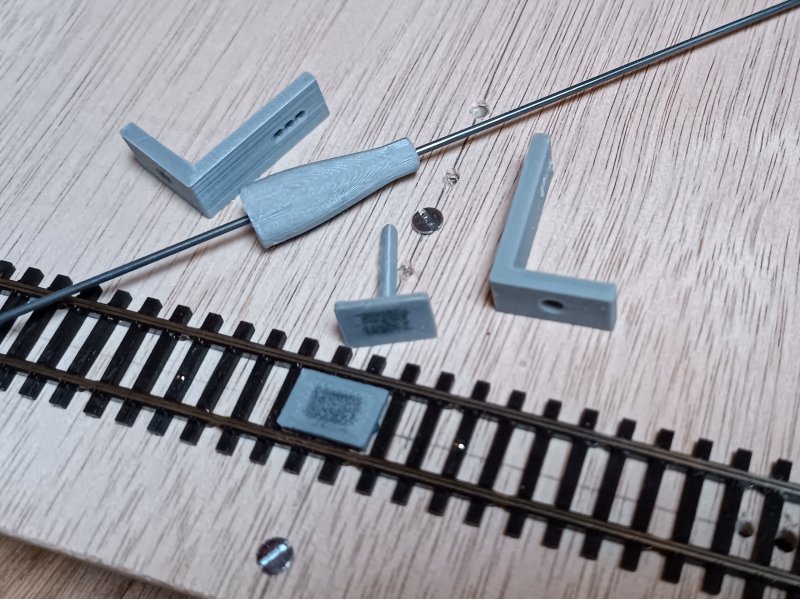

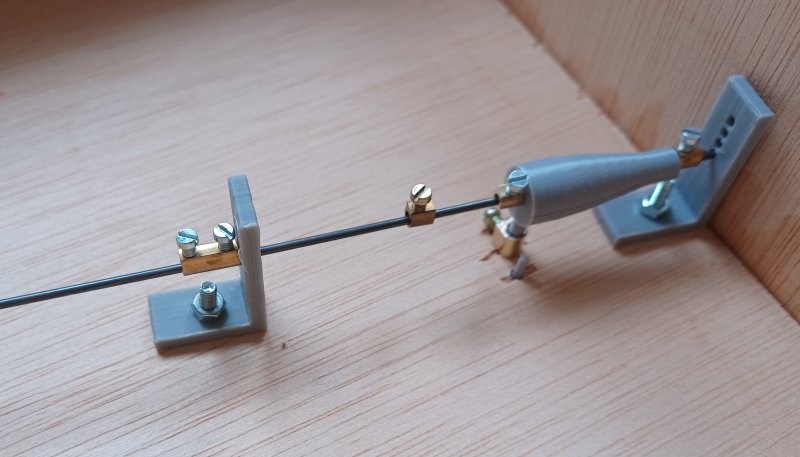

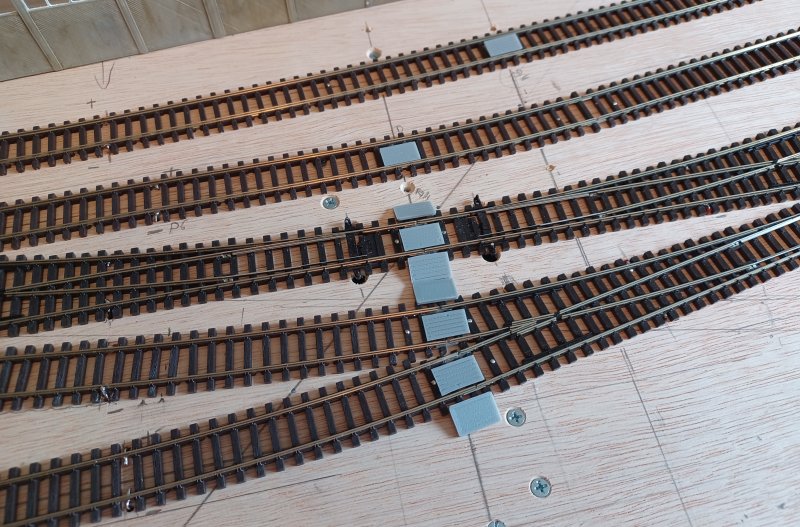

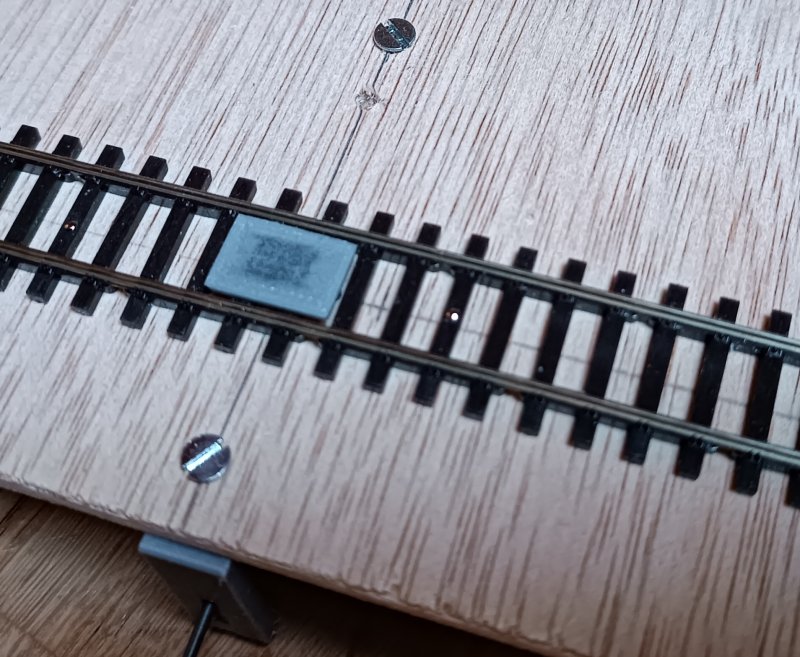

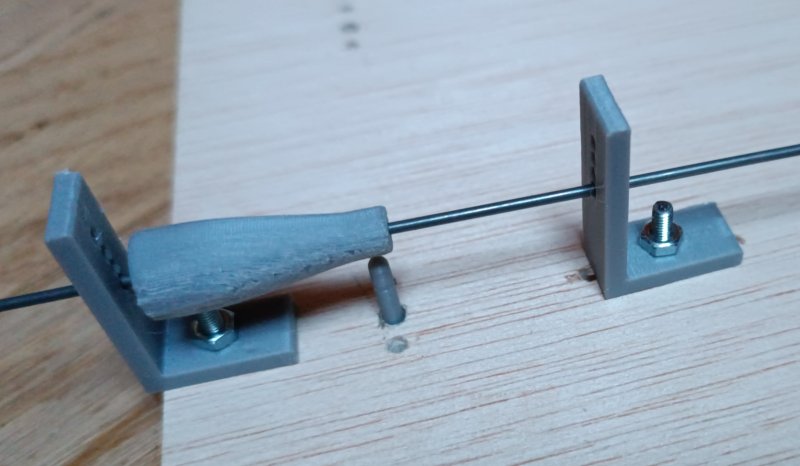

Voici les voies de l'EP en test pour l'exploitation

Il manque les deux voies de passage devant et je vais ajouter une voie de décor, qui ne sera pas raccordée au réseau, au fond à gauche

Voici le premier module de boucle avec des rayons de courbe de 490 et 450mm

La voie posée en test figure la sortie de l'EP en coulisse
Sa longueur sera égale à celle du faisceau d'arrivée/départ de l'EP

A gauche, vers le centre, se trouvent les deux voies pour échanger en coulisse le matériel roulant des ateliers de maintenance


19/02/2024

Je démarre avec les premiers éléments de décor en commençant par le pont roulant

Ce pont existe en HO chez Auhagen, mais il n'est pas décliné en TT
Donc... je le réalise en 3D

21/02/2024

Le prototype est assemblé
La poutre est trop courte de 17mm, je vais corriger le dessin




Je démarre maintenant le dessin de l'atelier de maintenance...

22/02/2024

La façade de l'atelier est en cours d'impression
C'est parti pour 3h30...




26/02/2024

Les impressions des bâtiments sont terminées
Je vais passer au montage...

Voici le plan (presque) définitif pour une exploitation en configuration minimale

- Une coulisse fixe à droite pour envoyer et recevoir les convois depuis la voie d'EP
- La scène au centre
- Un plateau coulissant (optionnel) à gauche pour distribuer toutes les voies, et notamment celle du haut

La coulisse de droite sera réutilisable pour un fonctionnement ultérieur en mode bouclé



Préparation du mélange de la dernière couche de peinture

Gris neutre + blanc + ocre (Pébéo 051) + cendre brune (Pébéo 070)


Mélanger sans fondre totalement toutes les teintes

Lors de l'application la couleur ne sera pas homogène sur toute la surface des murs avec des traces plus ou moins blanches ou plus ou moins ocre



Mise en peinture avec des acryliques mat et du fiel de bœuf pour l’adhérence au plastique sur la première couche

Murs :
Deux couches de gris neutre, puis une couche de mélange ( gris + blanc + ocre + cendre)

Toit :
Trois couches de noir


01/03/2024

Les huisseries sont posées



Le pont roulant va passer à la mise en peinture...


02/03/2024

Petit essai de mise en situation du pont roulant



03/03/2024

Retour à la 3D pour réaliser un heurtoir bibloc


Et voici le tirage du prototype

Ça parait pas mal !



06/03/2024

Pour le fond de décor je vais reproduire une face des anciens bâtiments SNCF de Paray Le Monial


J'ai réalisé provisoirement en carton de calendrier le fond du module pour voir ce que cela va donner quand je mettrai le caisson définitif en place



07/03/2024

Voici les bâtiments du fond de décor qu'il faut maintenant passer en atelier de peinture


Je peux exploiter sans la coulisse pour envoyer le matériel vers les ateliers lorsque les wagons sont sur le faisceau d'arrivée, si je les place préalablement un par un sur la voie

Si je veux faire arriver un train complet refoulé par une locomotive, la coulisse est nécessaire

Avant de réaliser la menuiserie de cette dernière, j'ai vérifié que le plan de voie théorique pouvant bien être mis en oeuvre
Et je me suis rendu compte que je pouvais ajouter une aiguille vers la voie non connectée du fond
A droite de l'aiguille il me reste encore de la place pour un locotracteur un wagon (petit tiroir)
Je n'ai donc plus besoin du plateau coulissant à gauche, et toutes mes voies sont connectées



28/03/2024

La menuiserie de la coulisse est réalisée
le plateau est un carré de 50cm


04/04/2024

Les bâtiments industriels du fond de décor sont terminés



En mode diorama, la coulisse démarre au bout du module, j'ai donc figuré une partie du côté de l'atelier au premier plan ce qui est plus esthétique




23/04/2024

A ma demande, DProductioN160, qui produit des véhicules en N, m'a réalisé un magnifique Berliet GLR Citerne en TT

Voici son site internet https://dproduction160.fr/ ou on peut trouver de vrais bijoux en N
Merci Denis





La suite bientôt ...

Fournitures pour la réalisation de ces modules
Réalisation de la menuiserie Voir un exemple de réalisation sur le dossier SceneTTe
Voie et électricité Voir un exemple de réalisation sur le dossier SceneTTe
Piétement Voir un exemple de réalisation sur le dossier SceneTTe






Réalisation du module de 1200 x 500 mm
Voie PECO fine Voie TT (1/120) en code 55
Eclisses métalliques et éclisses isolantes Voie TT/N (1/120-1/160) en code 55
6xAiguillages PECO medium Unifrog Voie TT (1/120) en code 55
2xFiches "banane" de 4mm Bleue (ou noire) et rouge
2xDouilles (embases) femelles de 4mm Bleue (ou noire) et rouge
3xVis 5x30 et écrous "papillon" de 5mm
6xInterrupteurs à glissière 2RT (On/On) Course de 2mm ( OS202011MS2QN1) https://rs-particuliers.com/Product.aspx?Product=2570682
Dremel, disque à tronçonner

Visseuse/dévisseuse, forets
Colle à bois
Marteau, équerre, tournevis, ciseaux à bois
Scie à bois, scie à métaux
Clous à tête d'homme 1x16mm
Vis 2,5x16mm

Colle forte, colle cyano, colle maquette Pattex
Cutter
Peintures et vernis acryliques
Fiel de boeuf
Terres à décor


Atmafer (Gaëlle et Olivier Taniou) LR842 de septembre 2017


Dernière mise à jour le 26/04/2024
Page précédente
Revenir au début
