Centre de Maintenance du Matériel Ferroviaire (C2MF)

Début de la phase de décor en commençant par noyer les voies avec du carton Canson contrecollé de 1,5mm

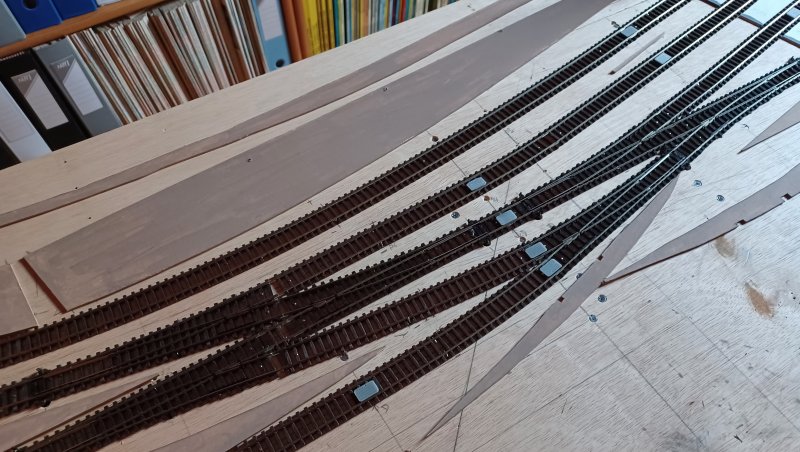

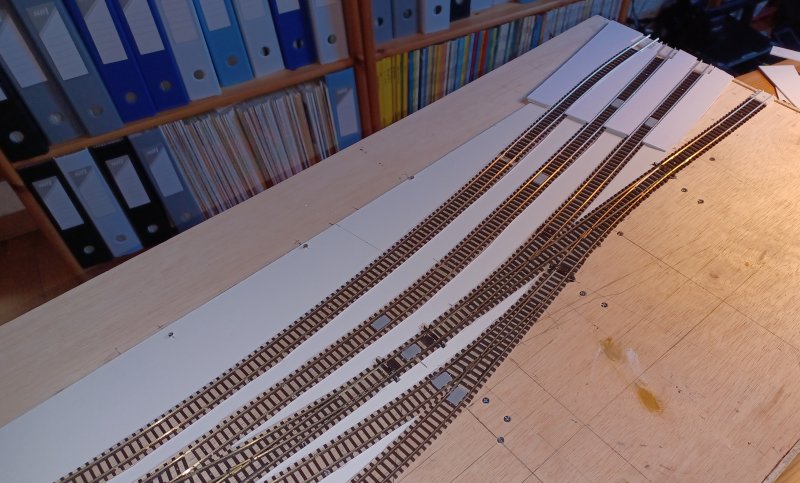

Après la découpe et la mise en place provisoire, le carton va être retiré pour que je puisse peindre les voies et les traverses

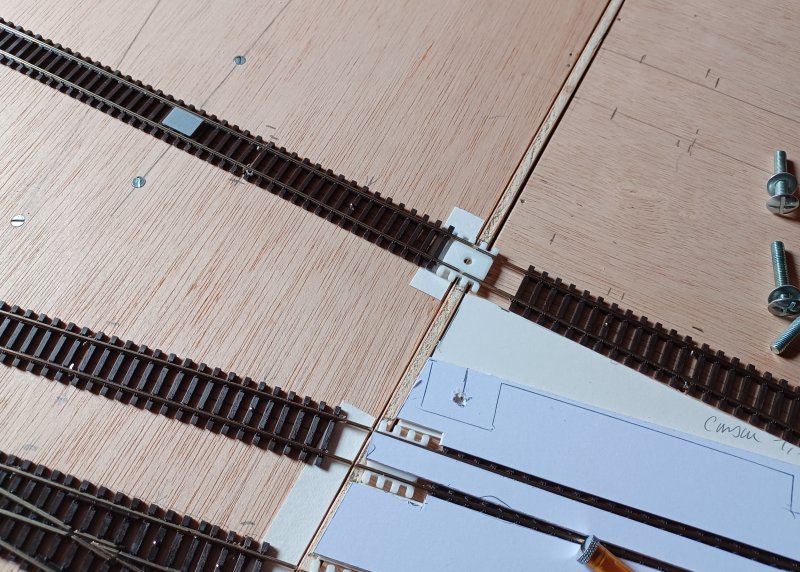

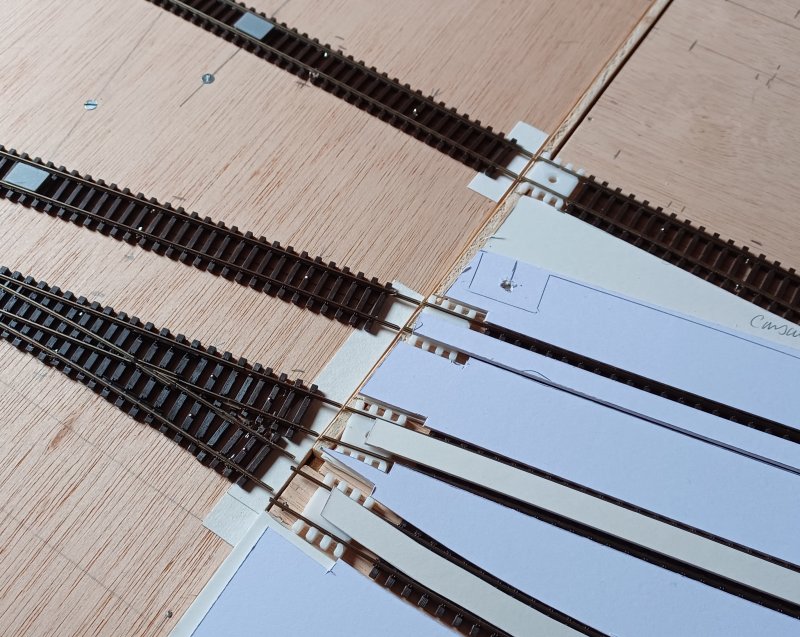

Le principe des éclisses 3D aux interfaces entre deux modules

On solidarise les deux modules

Les éclisses sont en retrait sur un des modules

On fait coulisser l'éclisse vers la voie de l'autre module

Les voies sont automatiquement guidées et alignées en deux secondes

16/09/2024

Préparation et mise en peinture des sols

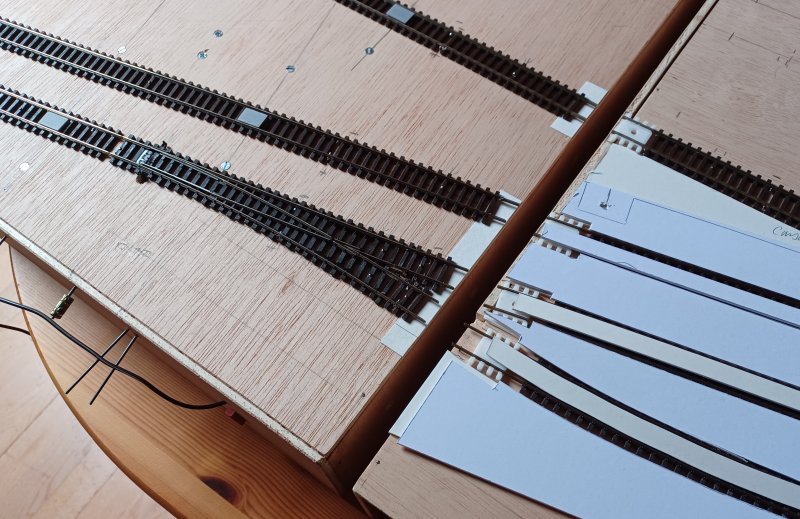

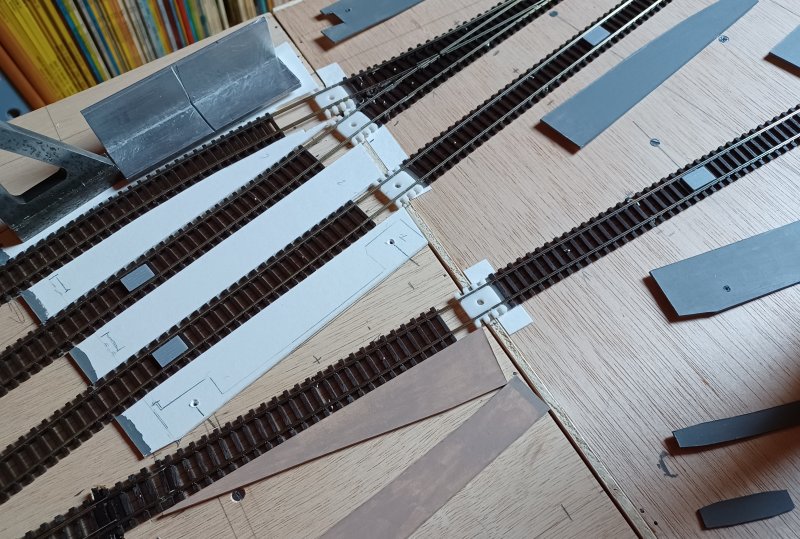

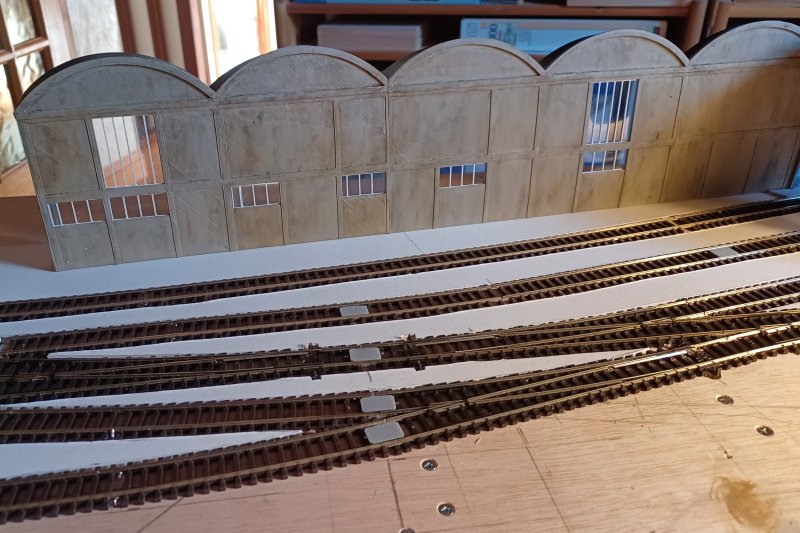

Tout l'espace entre les voies reçoit une couche de carton de 1,5mm qui l'amène au raz des traverses

17/09/2024

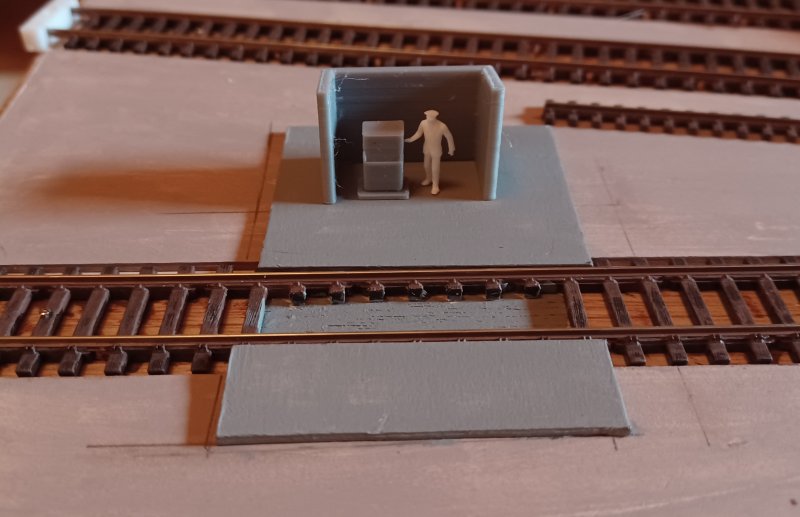

La petite station de distribution de gasoil en 3D

23/09/2024

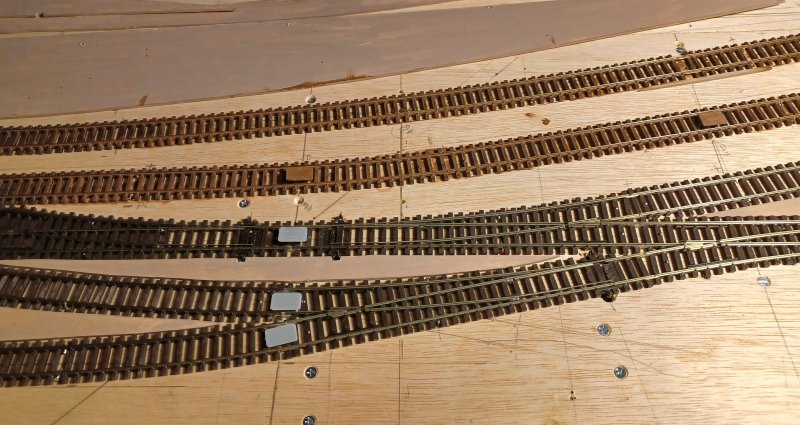

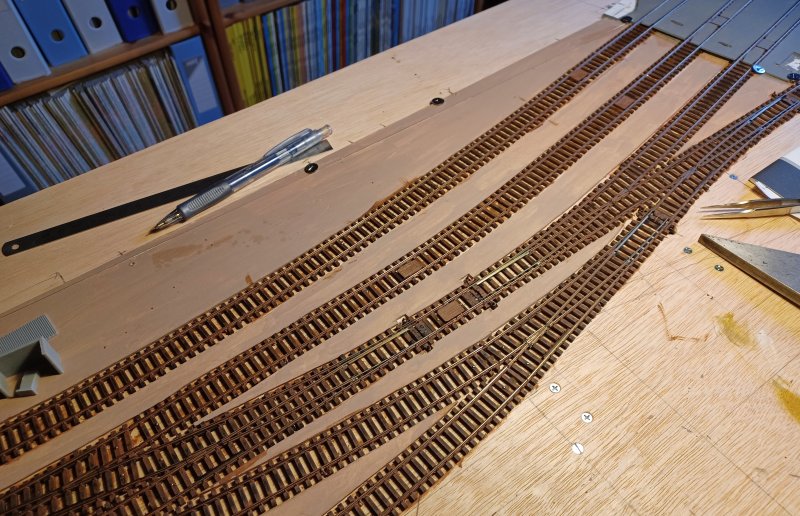

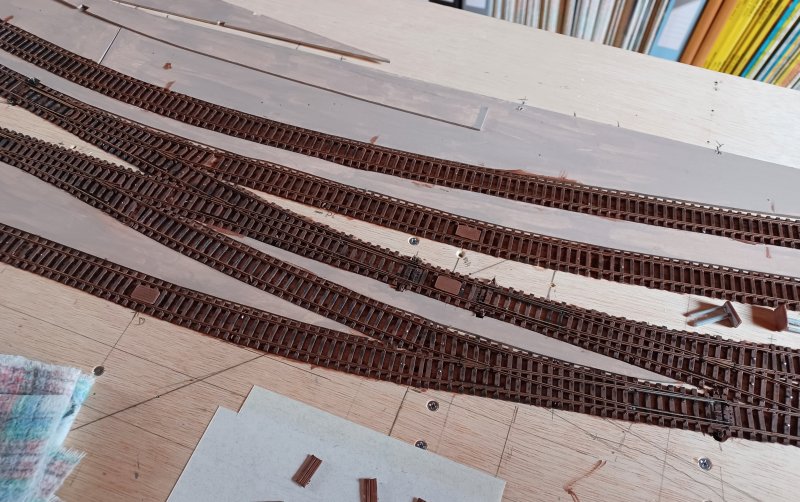

Démarrage de la mise en peinture des voies au brun Humbrol 113

Toutes les voies sont peintes...

26/09/2024

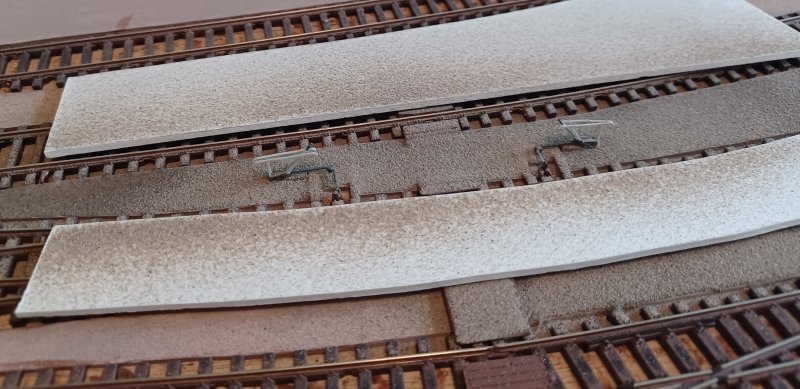

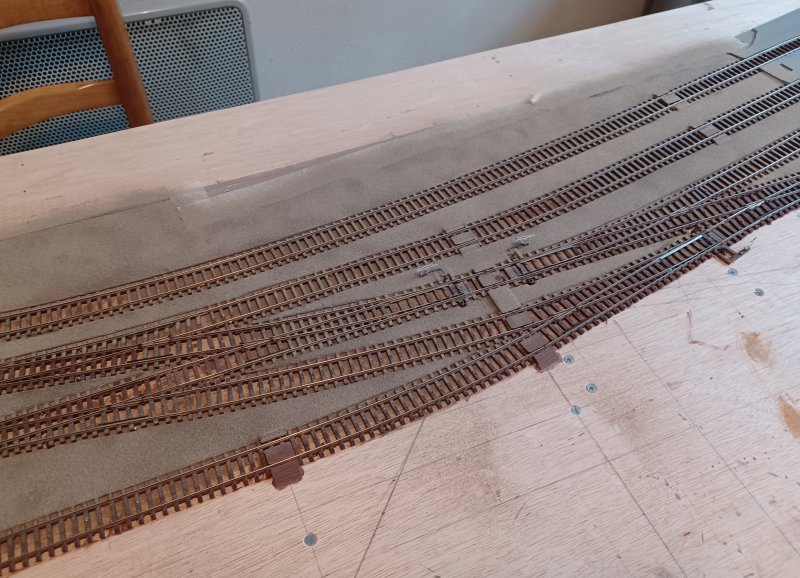

Le sol entre les voies est posé et collé

29/09/2024

Avant de commencer à représenter les sols, je viens de me rendre compte qu'il faut mettre en place les leviers d'aiguilles avant !

Retour à la 3D puisque là non plus ça n'existe pas en TT du moins pour les leviers Saxby

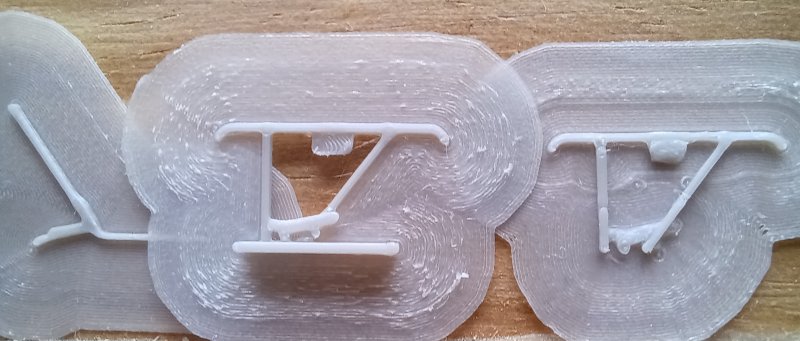

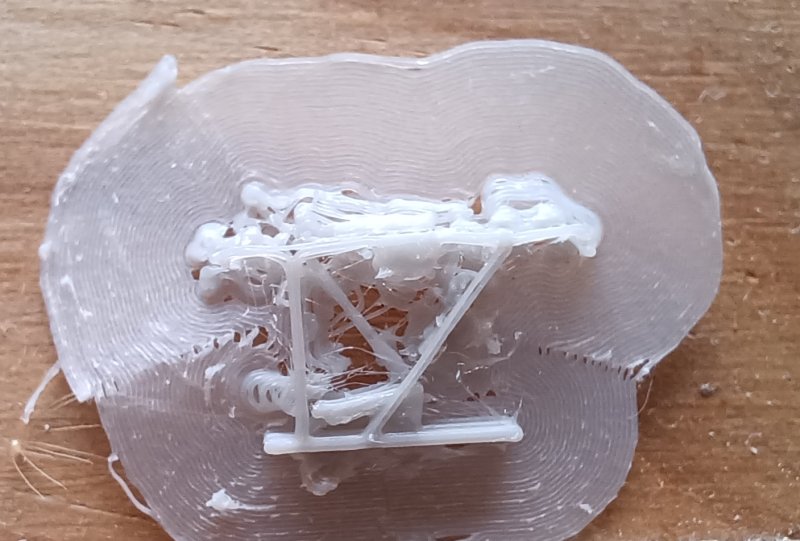

Premier tirage, un beau bloubiboulga !

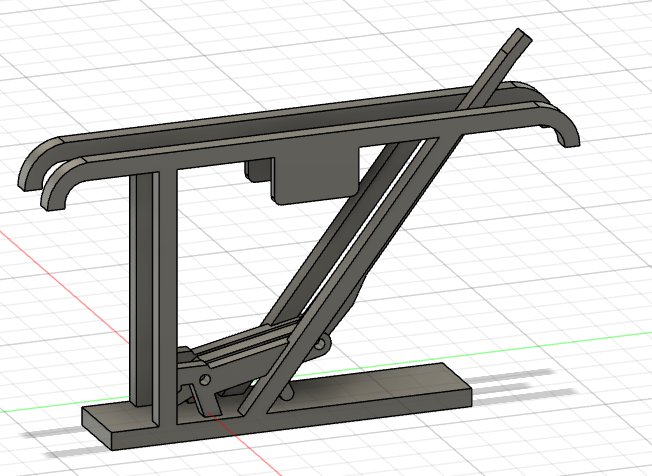

C'est toujours beau sur la planche à dessin, mais au niveau impression c'est une autre affaire
Je suis en buse de 0,2mm c'est déjà très fin mais je ne pourrais pas imprimer le levier en une fois
Je devrais pouvoir m'en tirer avec deux ou trois sous ensembles que je collerai ensuite entre eux

Voilà avec trois éléments à coller j'obtiens un résultat correct

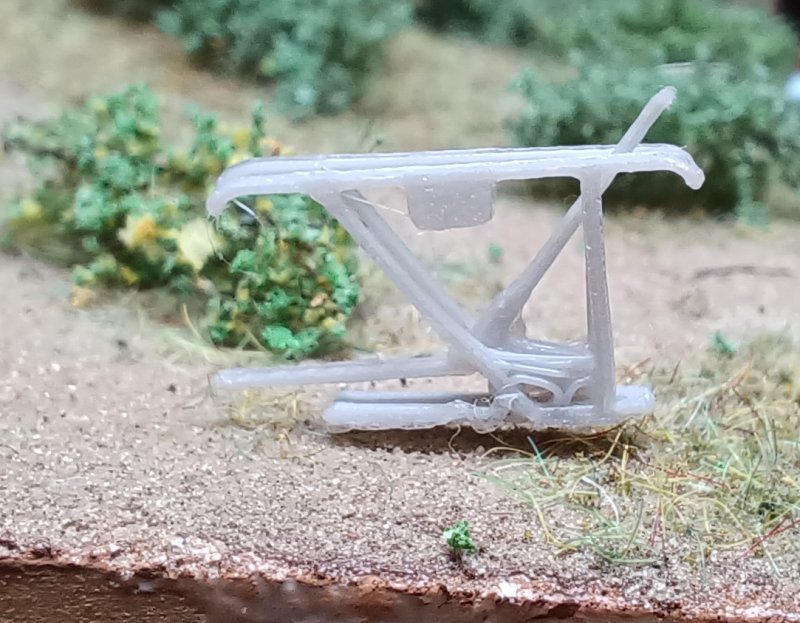

Voici le modèle assemblé

La photo très rapprochée laisse paraitre quelque chose de grossier mais en réalité la finesse est au rendez vous

01/10/2024

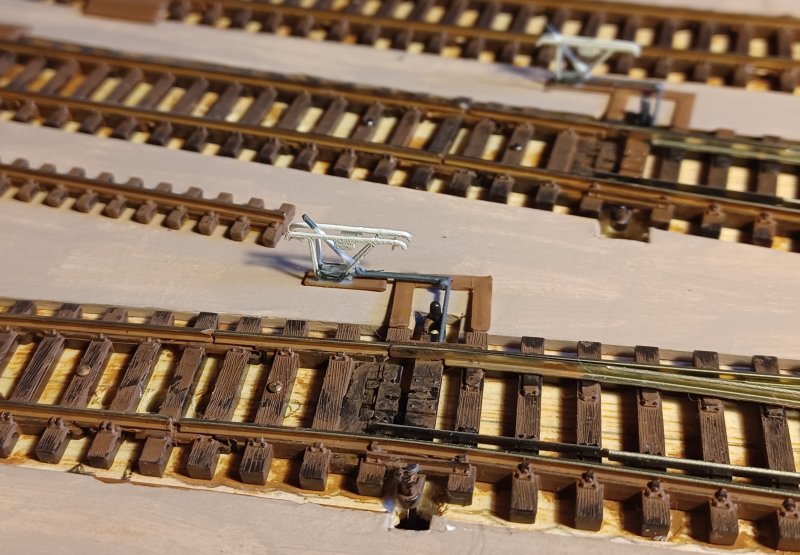

Le modèle peint et mis en place provisoirement

03/10/2024

L'emplacement pour la petite station gas oil est prête

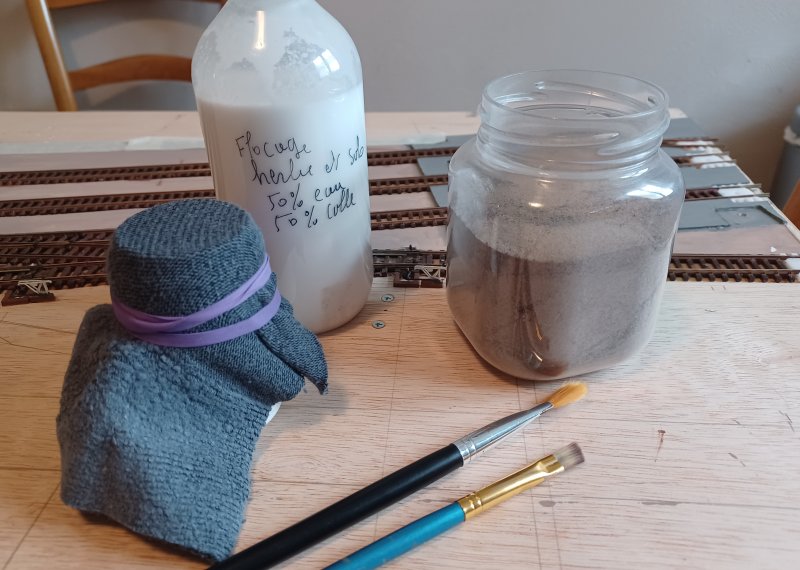

Le début du flocage des sols avec du sable très fin, de la colle à bois (diluée à 50% d'eau) et une passoire pour saupoudrer le sable

Après l'encollage du sol au pinceau, on saupoudre le sable

Tout le module à été traité, je passerai un coup d'aspirateur lorsque ce sera sec

04/10/2024

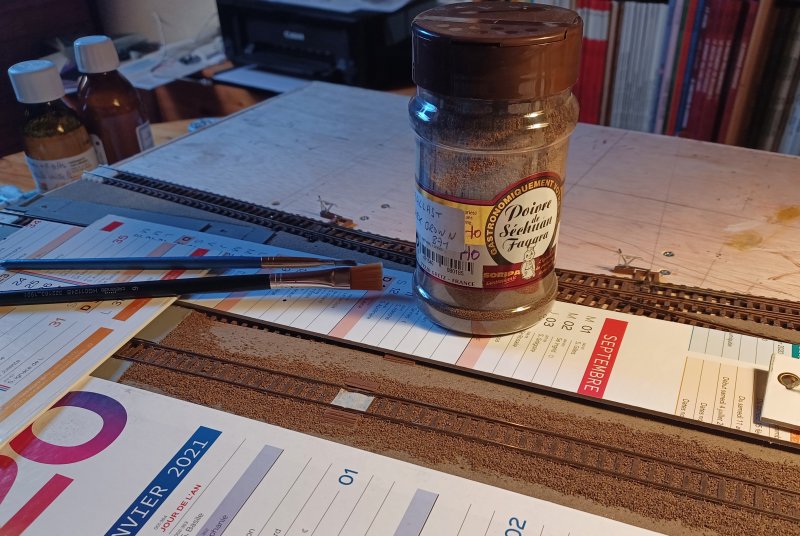

Voici le nécessaire pour poser le ballast
Un pot de récupération pour déposer le ballast en pluie et deux pinceaux (grand et petit)

J'ai choisi du ballast Woodland Scenic Dark brown B71 pour de l'échelle N

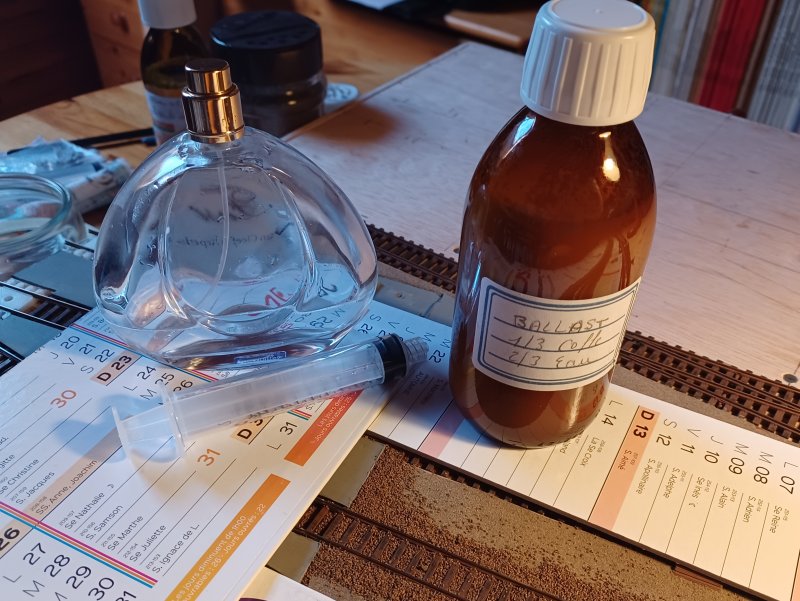

Voici le nécessaire pour coller le ballast
Un flacon avec de la colle à bois diluée avec 66% d'eau additionnée de deux gouttes de liquide vaisselle
Un flacon d'eau additionnée de deux gouttes de liquide vaisselle
Un vaporisateur à parfum
Une seringue pour déposer la colle sur le ballast
Des caches en carton pour protéger les zones à ne pas traiter

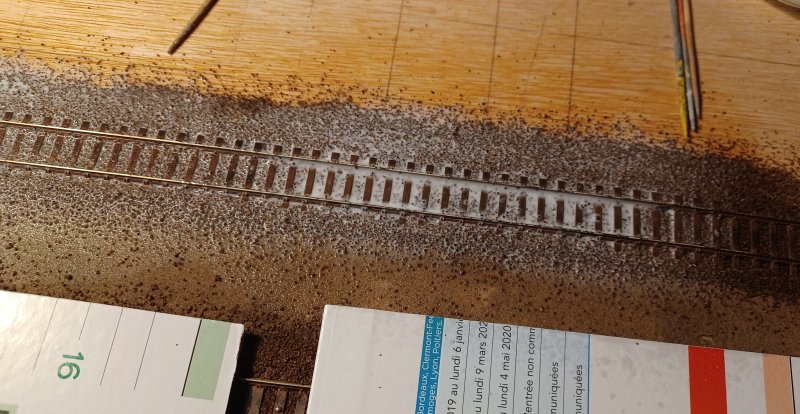

Après avoir vaporisé de l'eau sur le ballast pour le mouiller, on dépose généreusement (à reflux) le mélange eau+colle sur la voie avec la seringue

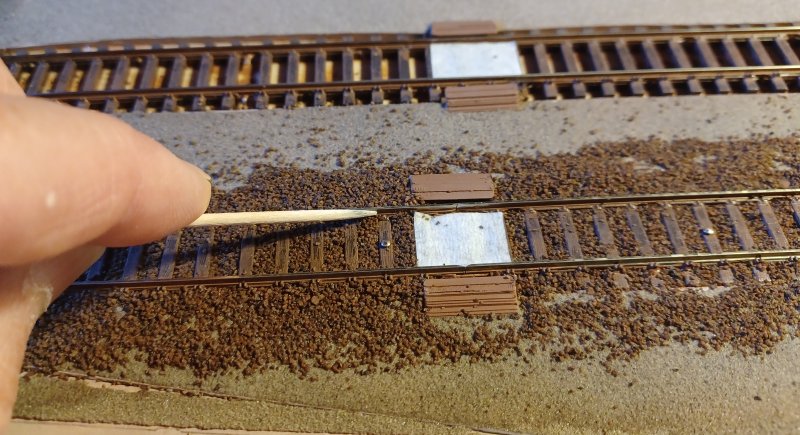

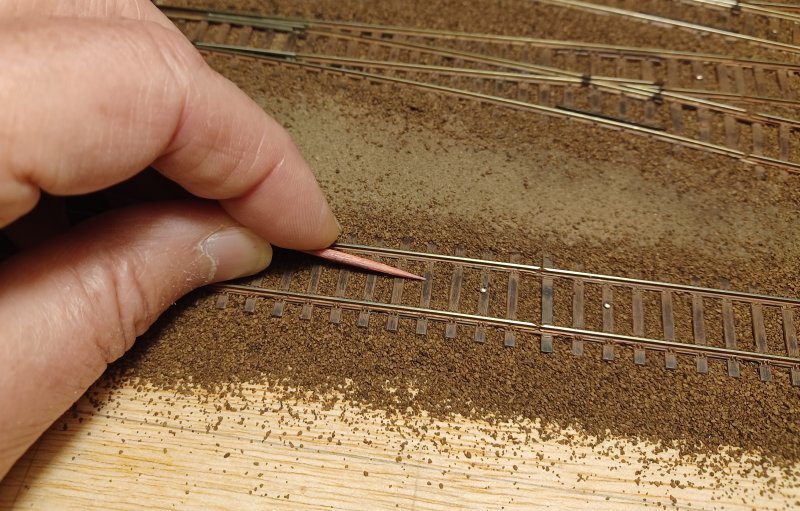

Après l'encollage complet du ballast, lorsque le tout commence à sécher, utiliser un pic à cocktail pour éliminer les grains de ballast collés sur le flanc intérieur du rail
Ceci peut aussi se faire à postériori, mais le risque de décoller la peinture en même temps est plus grand (il faudra alors faire des retouches)

Pendant le séchage, enlever le surplus de colle entre les lames d'aiguille
Ceci est à faire plusieurs fois car le liquide remonte par capillarité

Il faut aussi impérativement manoeuvrer régulièrement les aiguilles pour que les lames ne collent pas pendant le séchage

Il faut laisser sécher à coeur au moins pendant deux jours pour que tous les grains de ballast soient bien collés et que l'ensemble soit résistant

Après un séchage complet, gratter les traverses avec un pic à coktail pour retirer les grains de ballast collés dessus
Retirer également les quelques grains qui seraient restés collés sur les flancs intérieurs des rails

06/10/2024

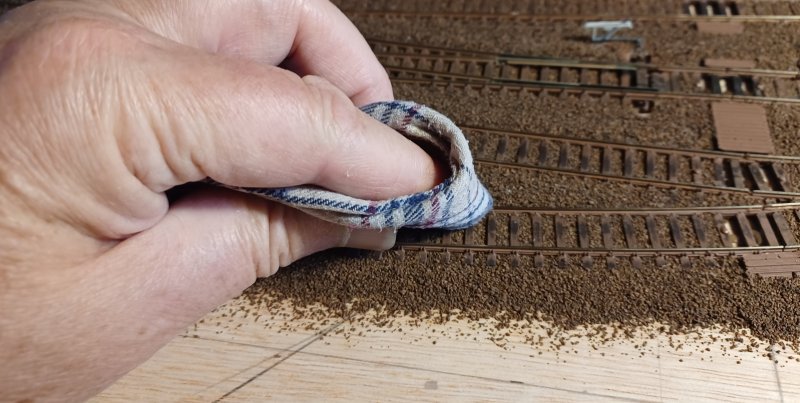

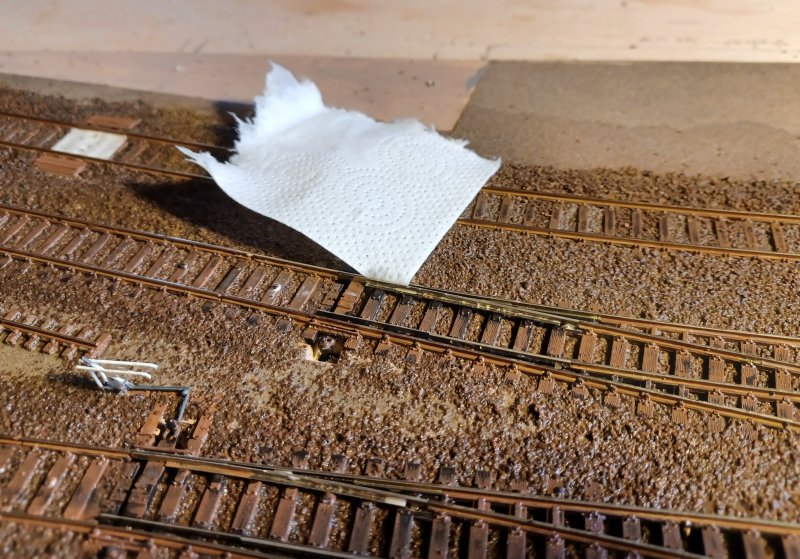

A l'aide d'un chiffon imbibé d'eau, retirer la colle déposée sur le champignon du rail

Après la pose du ballast, on peut passer à l'étape de flocage des sols

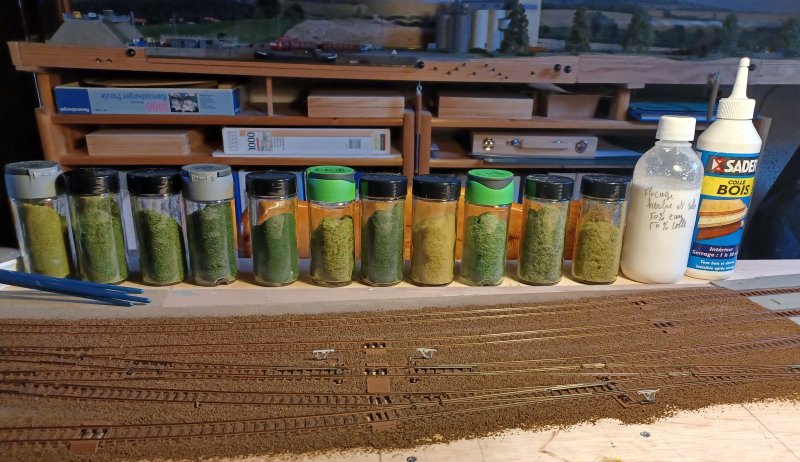

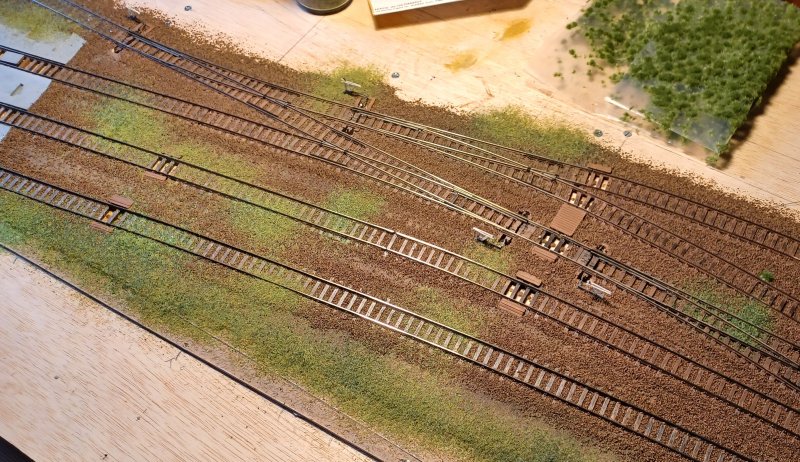

J'utilise plusieurs couleurs de flocages "fibre" et "mousse" déposées en pluie à l'aide de flacons à épices de récupération

Voir la méthode utilisée sur cette vidéo

Le surplus de flocage sera éliminé avec un aspirateur après le séchage complet

J'ai volontairement limité le flocage car la végétation n'est pas très abondante sur ce site industriel

Nota : Adobe Flash Player ne fonctionne plus depuis le 12 janvier 2021 (fin de vie)
Cliquez dorénavant uniquement sur le lien ci-dessous pour pouvoir regarder la vidéo depuis Youtube

07/10/2024

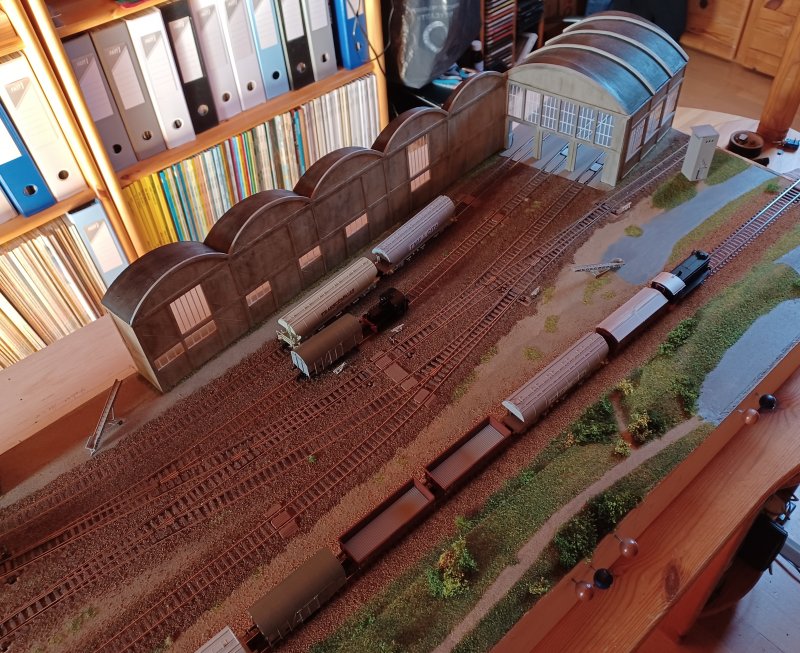

Rétrospective de la construction du module du début de la phase 2 à ce jour

Flash Player doit être installé pour voir la vidéo.

Le player est disponible ici :
https://get.adobe.com/fr/flashplayer/

Pour visualiser directement la vidéo depuis youtube, cliquer sur le lien suivant :
C2MF #02

09/10/2024

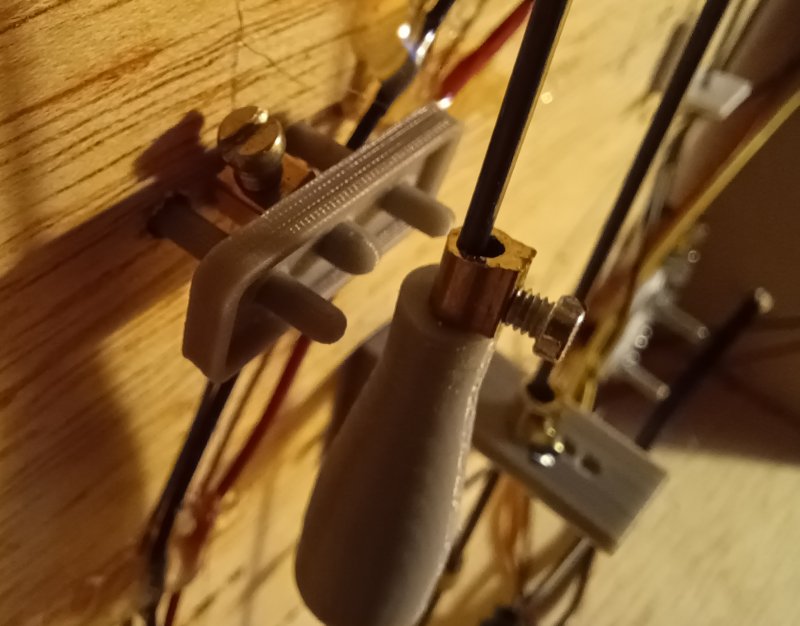

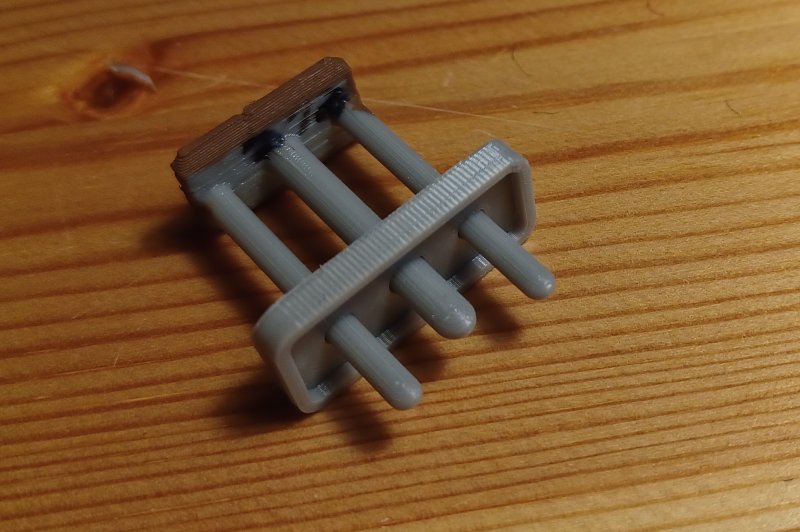

J'ai fait une petite évolution sur le dételeur en ajoutant une petite platine centrale qui :
- renforce la tenue mécanique de l'ensemble
- améliore l'équilibre horizontal lors de la montée et de la descente du plateau
- ajoute un peu de poids à l'ensemble

J'ai un peu allongé les pivots latéraux du dételeur
De cette façon, le plateau ne peut pas se libérer lorsqu'il descend au niveau de l'ogive
Les pivots venant au contact des côtés de l'ogive assurent une meilleure conservation de l'assiette horizontale du plateau

Tout ceci fonctionne simplement par gravité

Si nécessaire, on peut également coller du poids sur le plateau

07/12/2024

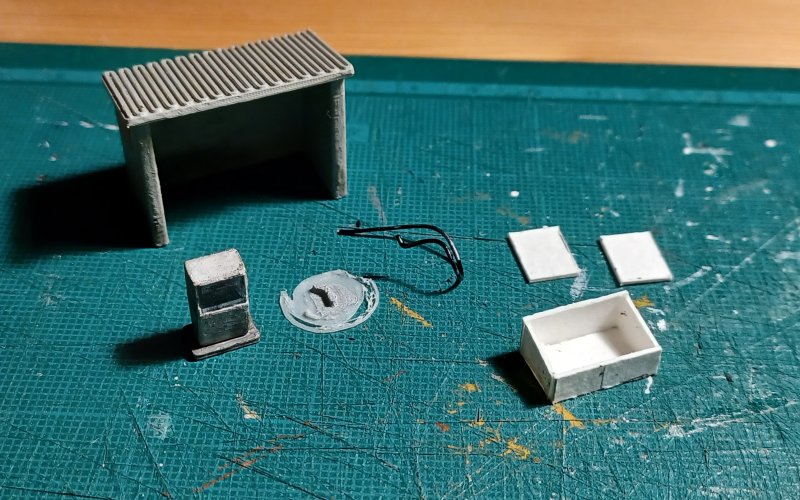

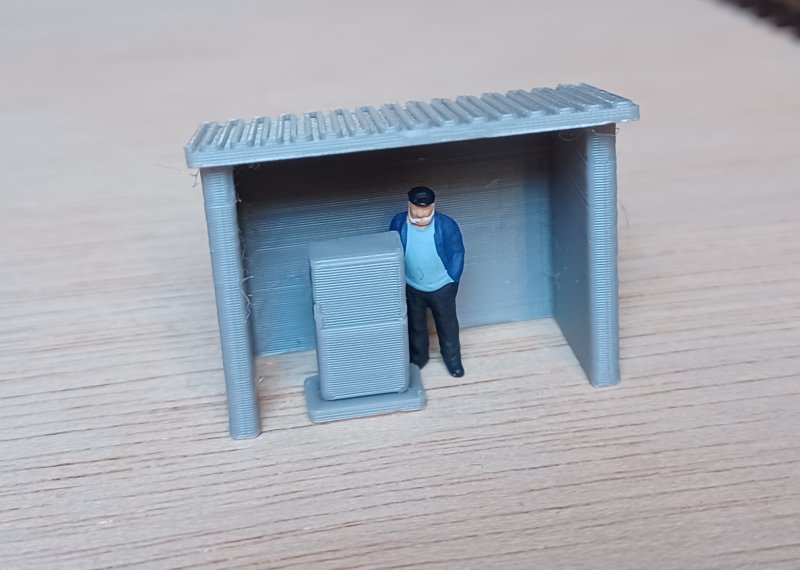

Reprise des travaux en TT sur le petit abri de la station de gazole

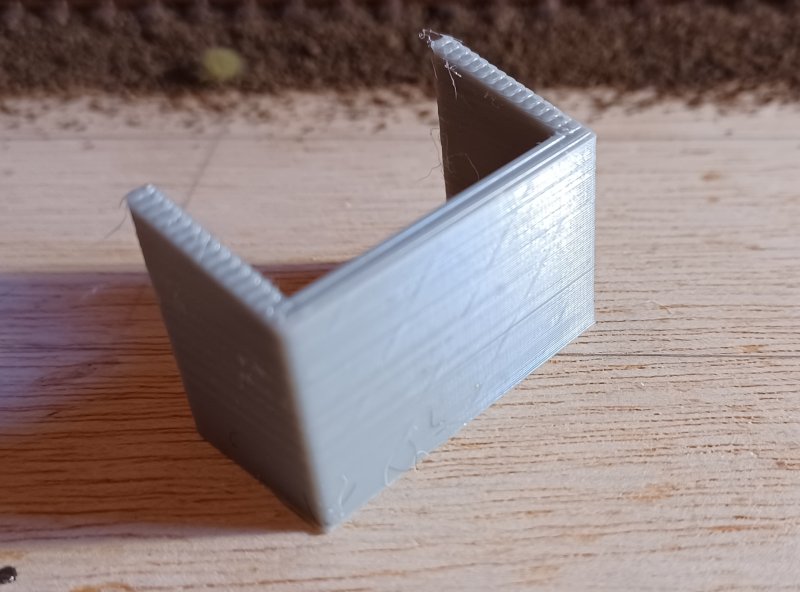

En impression 3D la buse laisse toujours de légères stries sur le modèle
En réduisant le diamètre de cette buse de 0,4 à 0,2mm on réduit ces marques mais elles restent néanmoins encore visibles

Le PLA est très solide et difficile à poncer. Le travail est encore plus compliqué, voire impossible, sur de petites pièces fragiles

Pour estomper ou éliminer les stries, en supprimant ou en minimisant le ponçage, je vais tenter deux approches :
- Enduire le modèle d'une résine liquide spécialement étudiée pour les pièces en 3D, et qui va lisser les surfaces.
- Enduire le modèle d'un putty acrylique, plus liquide que le putty classique utilisé pour boucher les trous

Dans les deux cas, le risque est d'empâter le modèle et voir s'atténuer ou disparaitre certains détails
Ça ne posera pas de problème pour des faces lisses tels que les murs de ce petit local, par contre ce sera plus délicat sur une pièce complexe avec du détail
Sans doute que la solution sera une association ou une combinaison des trois méthodes pour parvenir au meilleur résultat

01/02/2025

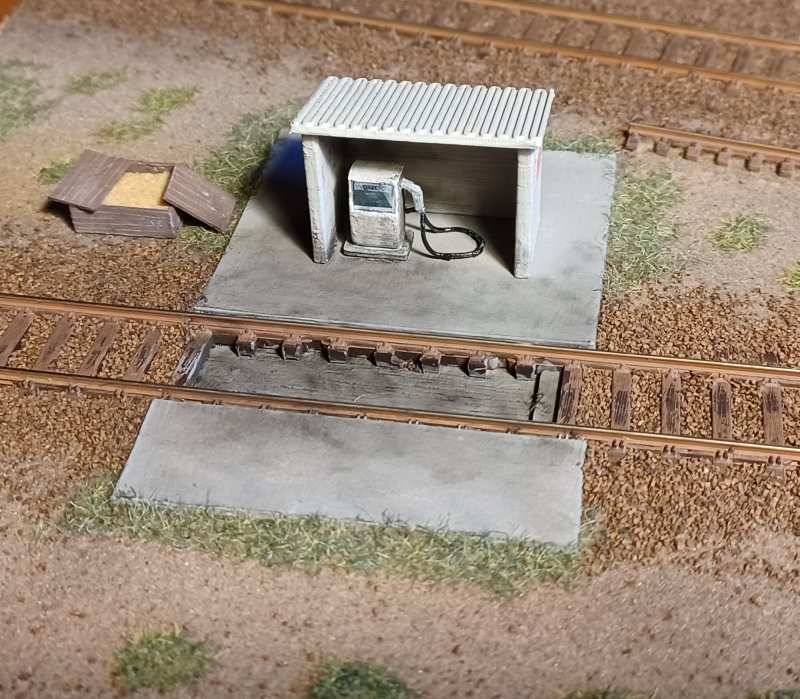

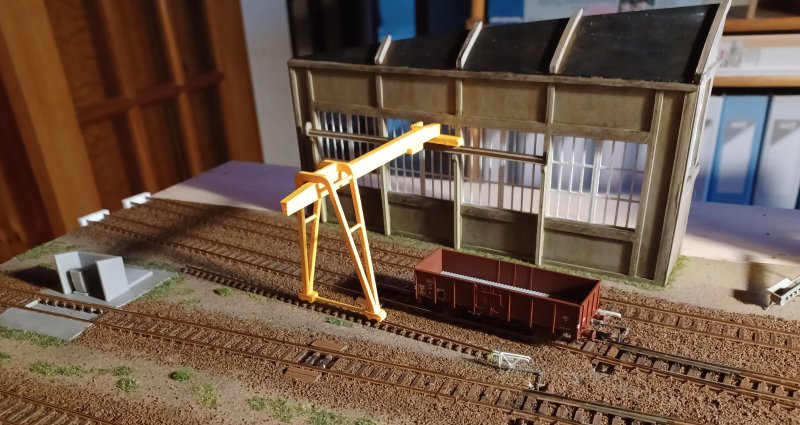

La mise en peinture et fin de la construction des éléments qui accompagnent la station

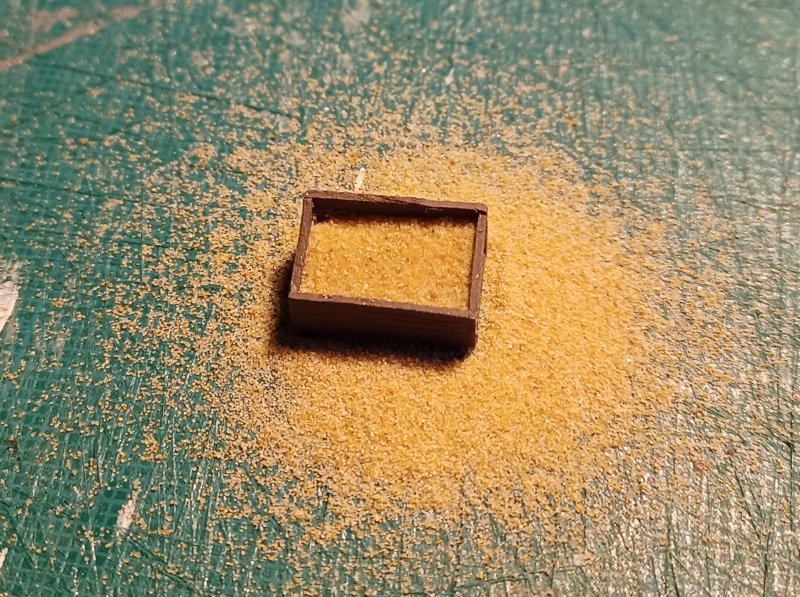

Le remplissage du bac à sable

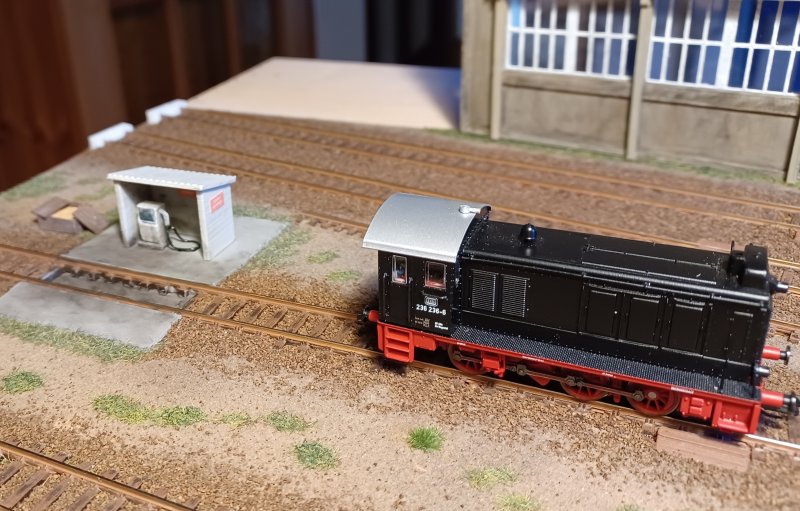

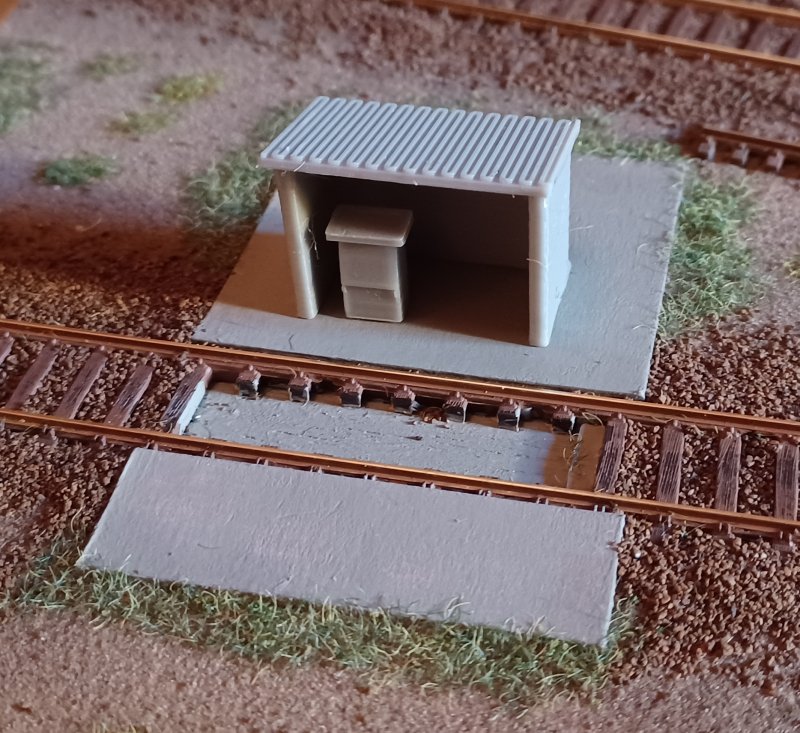

La mise en place de l'ensemble

Je vais pouvoir passer à l'atelier suivant...

11/02/2025

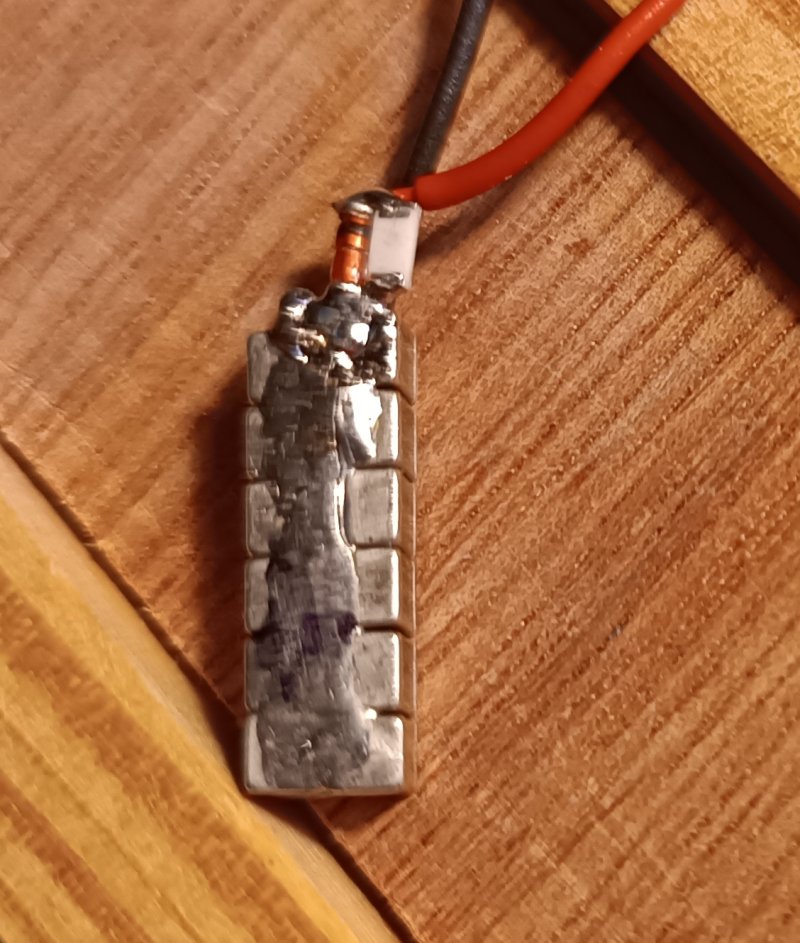

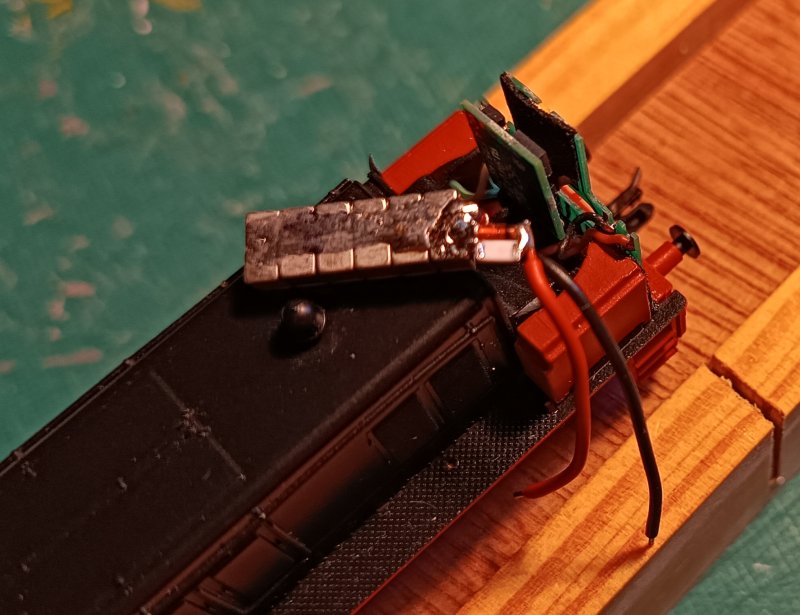

J'ai câblé un pack "Stay Alive" (réservoir de courant) pour mon locotracteur

Avec cette petite réserve d'énergie la machine ne doit pas s'arrêter sur une petite défaillance d'alimentation

25/02/2025

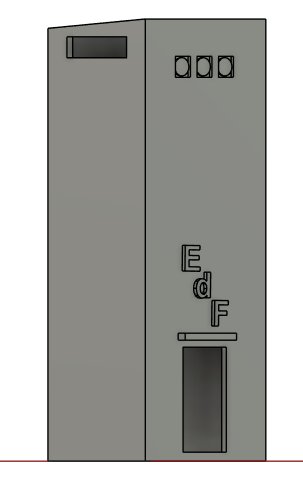

Préparation du dessin en 3D du poste de transformation qui cachera le départ en coulisse des trains

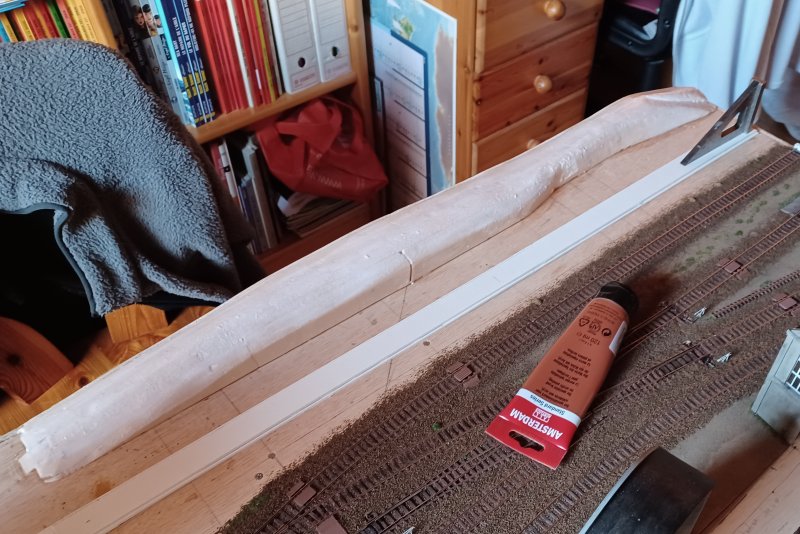

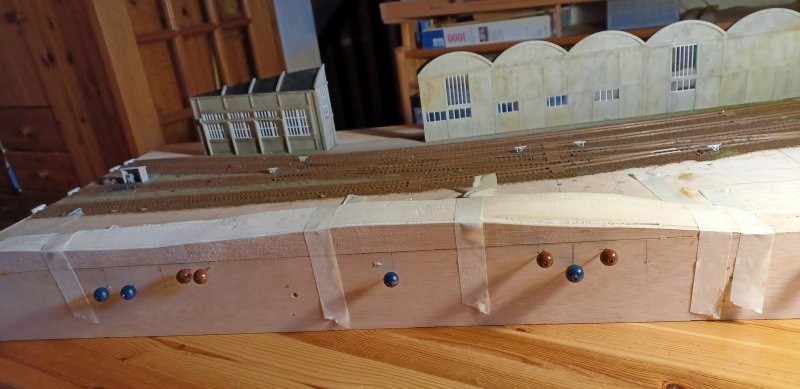

Préparation du relief positif en face avant du module pour ne pas avoir qu'un sol horizontal sur tout le site

26/02/2025

Préparation de la pose de la voie de passage

Finalement je ne mettrai pas de double voie de passage, je reste en voie unique

Ça fait plus aéré et moins tassé, et une voie c'est plus bucolique !

Il reste à mettre le ballast

27/02/2025

Trois nouveaux arrivants sur le site

Un locotracteur Köff 2 (à transformer en YDE 10118)
Le tutoriel de mise en place du décodeur et du Stay-Alive est décrit ici

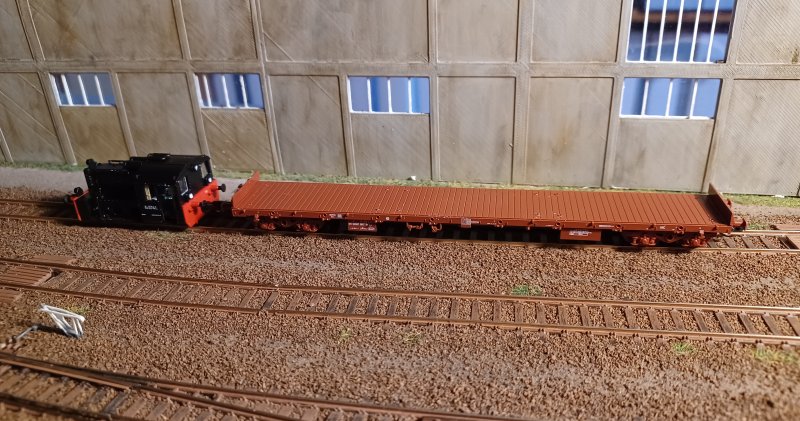

Un wagon plat RS SNCF, époque IV
Les pièces de détaillage (ranchers, volants) ne sont pas encore mises en place

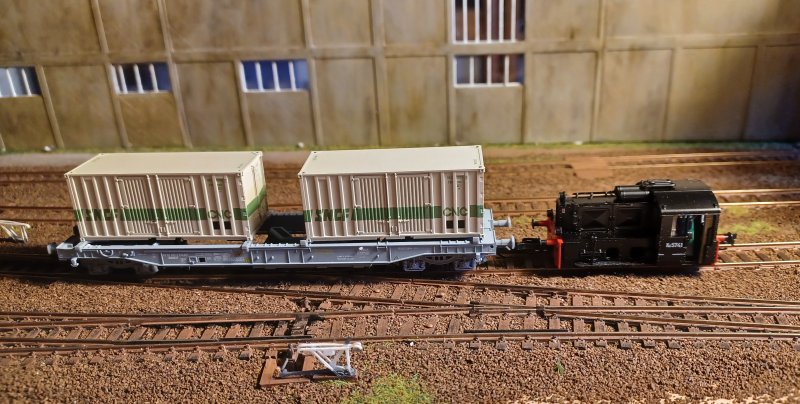

Et un porte container SNCF "CNC, époque IV
Les pièces de détaillage ne sont pas encore mises en place

28/02/2025

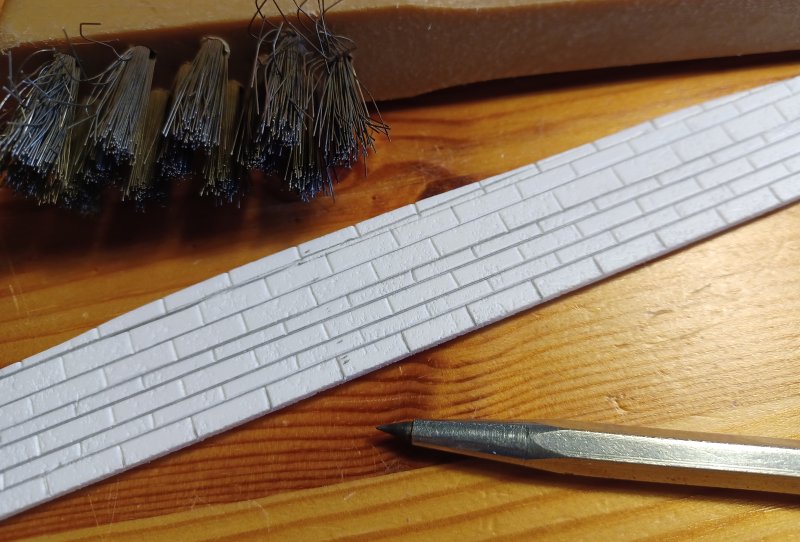

Préparation du mur de soutènement du talus en Forex de 3mm

Gravure à la pointe à tracer
Martelage de l'ensemble avec une brosse métallique à bougie

Mise en peinture avec de la peinture acrylique et quelques gouttes de fiel de boeuf pour une bonne adhérence au support

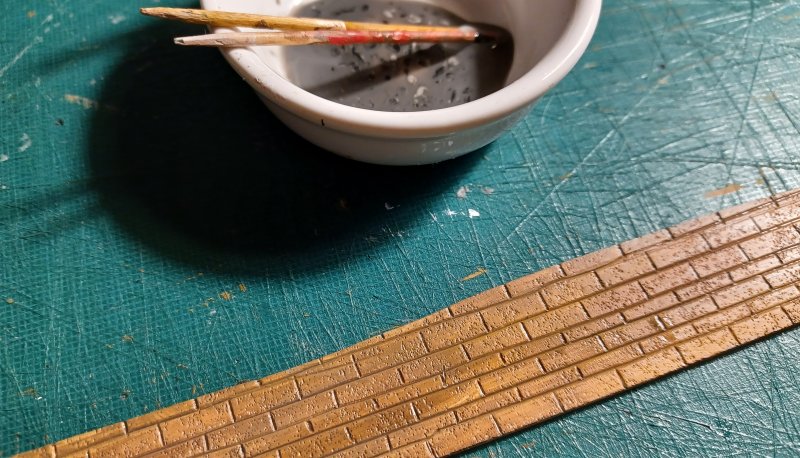

Après séchage complet, passage d'un jus de noir et de gris pour marquer les joints

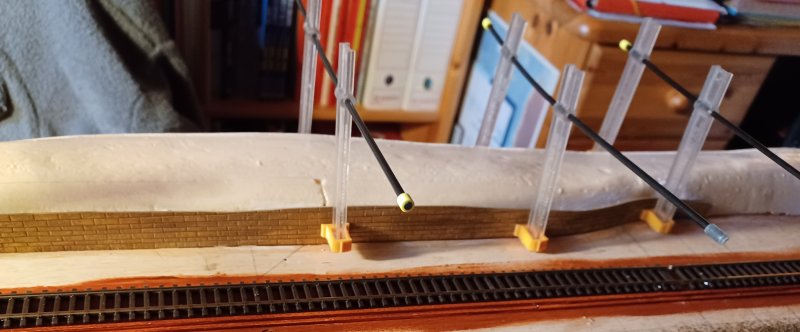

Encollage du muret, à la colle à bois, sur l'arrière du talus

03/03/2025

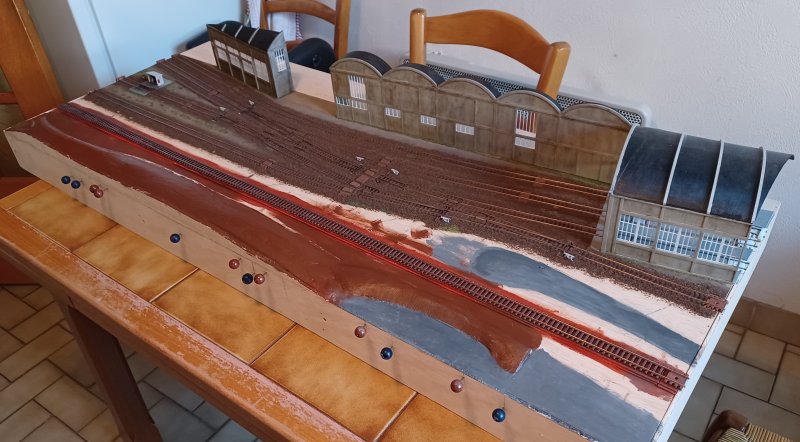

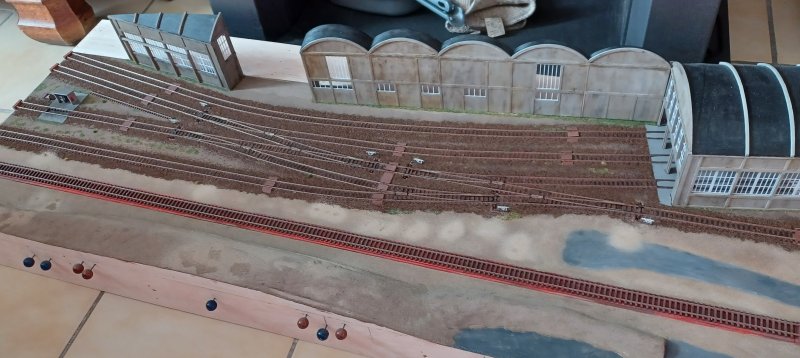

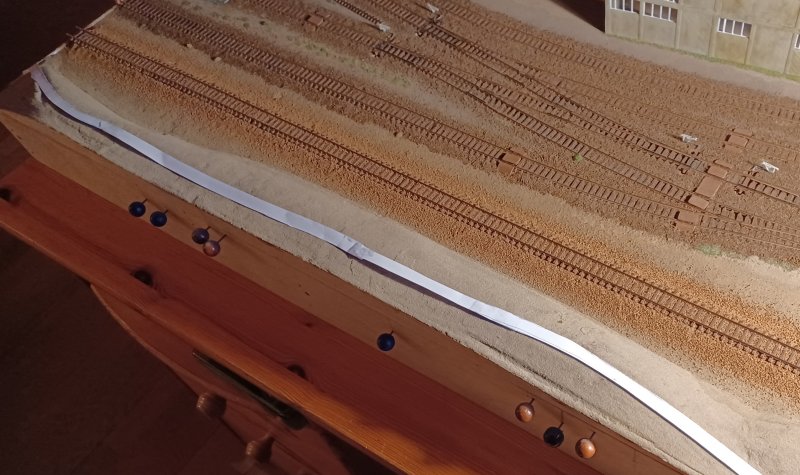

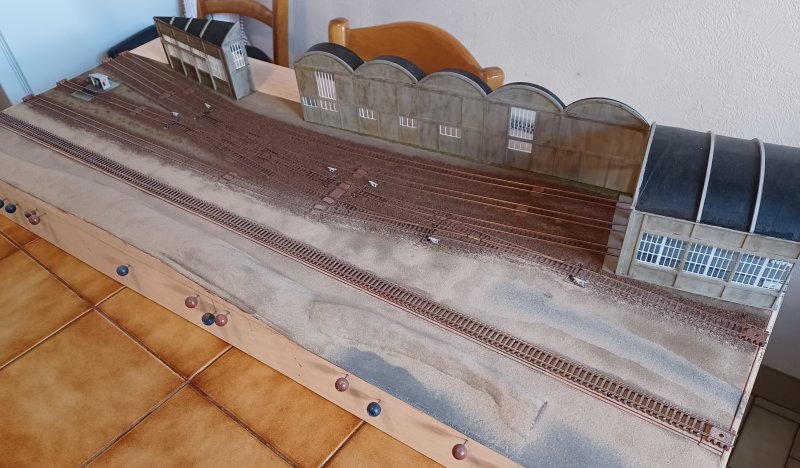

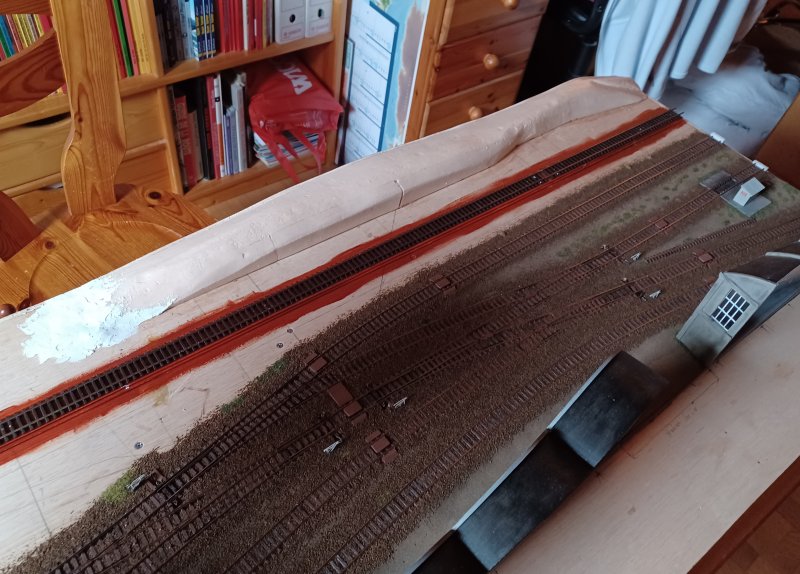

Le relief est prêt à recevoir la couche de sable pour figurer les sols

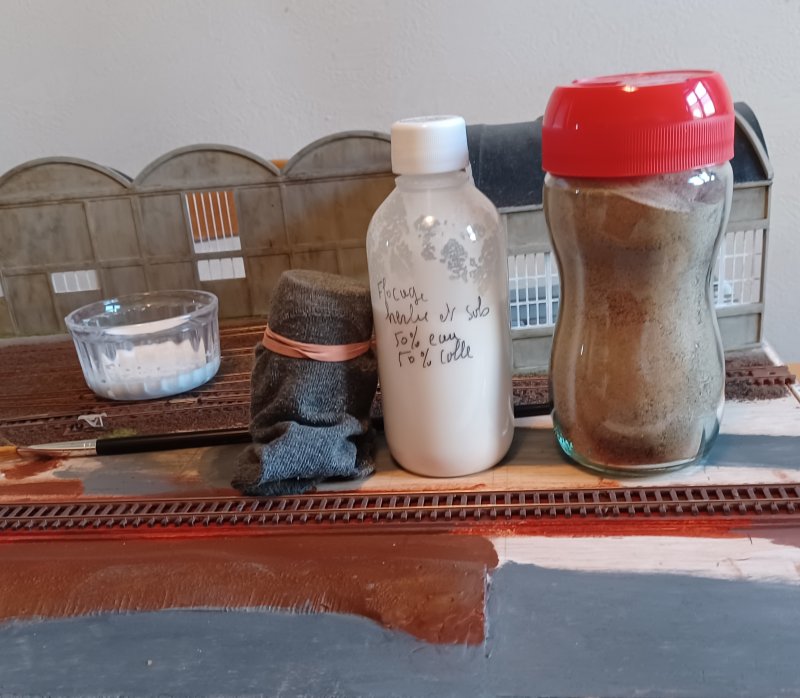

Les ingredients habituels pour le travail de flocage du sol

Après l'encollage, il faut laisser sécher deux heures

Après le passage de l'aspirateur pour enlever le surplus de sable fin, les sols sont prêts à recevoir le flocage d'herbes

Le ballastage sera réalisé juste avant cette opération

04/03/2025

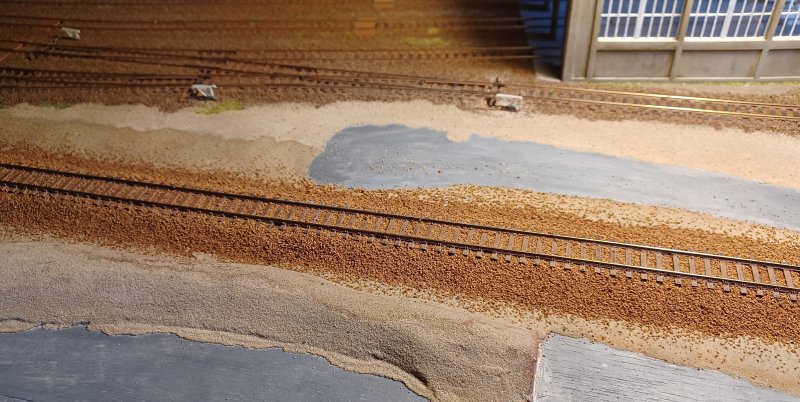

La voie est ballastée

05/03/2025

La préparation du sentier avant le flocage de l'herbe

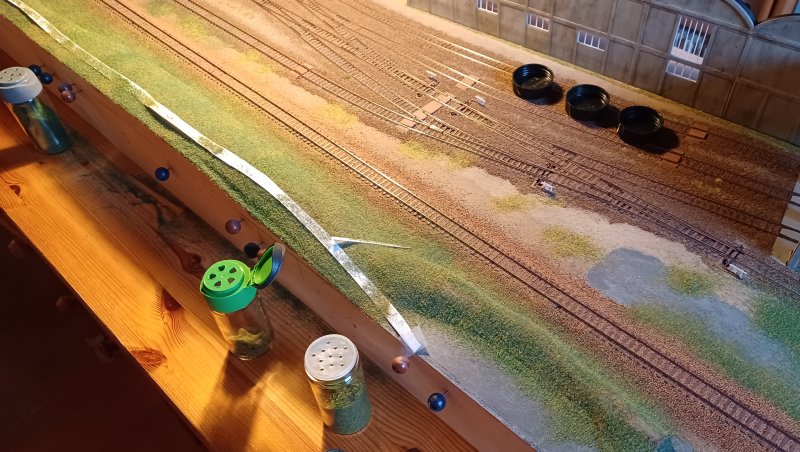

Le flocage avec plusieurs teintes de fibres et de mousses

06/03/2025

Le décor du module est quasiment terminé

Il reste encore quelques bricoles pour peaufiner le tout mais le plus gros est fait

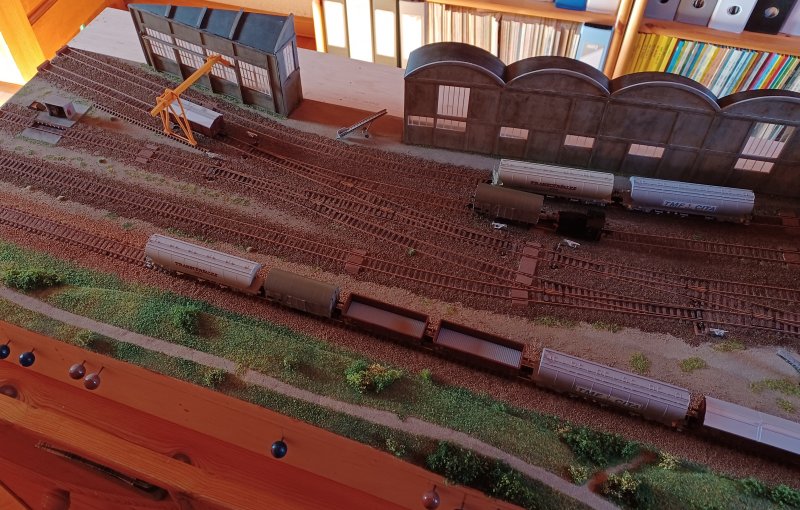

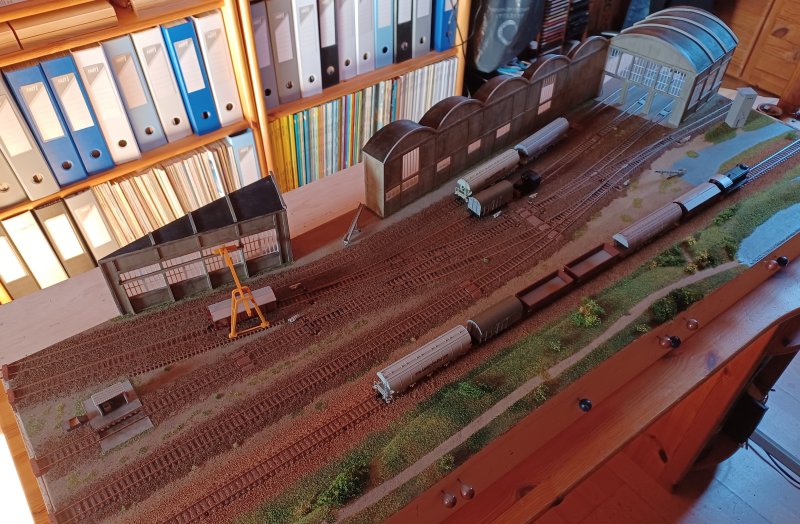

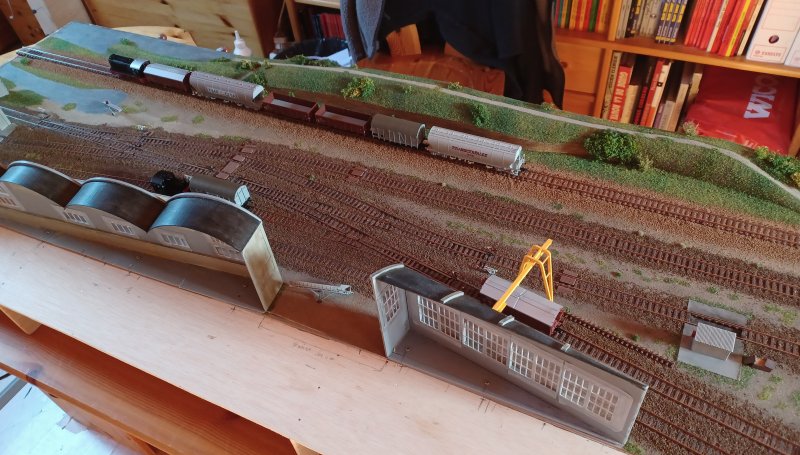

Une vue d'ensemble...

Le côté que l'on ne verra plus lorsque le caisson sera en place

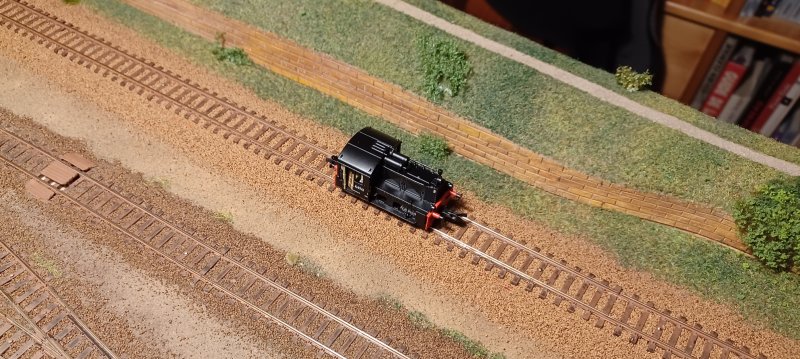

Le petit Köff sur la voie de passage nouvellement posée
